اساس و روش کار مولتی متر (اهم متر)

دستگاه مولتی متر یا اهم متر وسیله ای است که با آن پارامترهای مختلف المانهای مدارها و قطعات الکترونیکی را میتوان بررسی نمود . از این رو دستگاهی است که همواره همراه مهندسان می باشد. در این مطلب ابتدا با مولتی متر آشنا می شوید و سپس نحوه استفاده از آن را آموزش می بینید.



مولتی متر و طرز کار آن :



نام دیگر: اهم متر، مولتی متر یا آوومتر می باشد.



وظیفه اهم متر:



اندازه گیری مقدار مقاومت،مقدار ولتاژ متناوب،مقدار ولتاژ مستقیم و مقدار جریان می باشد و به آن اندازه گیر چند حالته یا مولتی متر می گویند.



مولتی متر دیجیتال :

مولتی متر دیجیتال کمیت‌های اندازه گیری شده را به صورت رقم و یا ارقامی‌بر روی صفحه نمایش نشان می‌دهد و معمولاً واحد کمیت اندازه گیری شده را نیز به طریق مناسبی نمایش می‌دهد . در شکل زیر یک نمونه مولتی متر دیجیتالی معمولی قابل حمل نمایش داده شده است .

مولتی متر انبری :

نوع دیگری مولتی متر دیجیتالی نیز وجود دارد که در آن علاوه بر امکانات بیان شده ، چنگک نیز وجود دارد . توسط این امبر می‌توان بدون نیاز به سری کردن مولتی متر با المان مورد نظر در مدار ، جریان گذرنده از آن المان را اندازه گرفت .

اگر سیم حامل جریان متصل به المان مورد نظر را بین چنگک های این مولتی متر قرار دهیم ، مولتی متر مقدار جریان گذرنده از سیم و در نتیجه مقدار جریان گذرنده از المان مورد نظر را نمایش می‌دهد . بنابراین توسط این مولتی متر به راحتی و خیلی سریع می‌توان مقدار جریان را اندازه گرفت . در شکل زیر تصویری از یک مولتی متر دیجیتالی امبری نمایش داده شده است.



مولتی متر آنالوگ :

در ظاهر مولتی متر آنالوگ یا عقربه ای معمولاً از یک صفحه با تعدادی خطوط مدرج ، یک عقربه که می‌تواند روی خطوط مدرج حرکت کند ، یک سلکتور ، تعدادی ترمینال ، یک پتانسیومتر تنظیم صفر و دو سیم رابط تشکیل می‌شود . ( در اینجا کاری به ساختمان داخلی مولتی متر عقربه ای نداریم و هدف فقط آشنایی با این نوع مولتی متر و نحوه استفاده از آن است ) . نمونه ای از این نوع مولتی متر در شکل زیرنمایش داده شده است .

طریقه کار قسمت اهم و طرز اندازه گیری مقاومت در اهمتر عقربه ای :

ابتدا کلید سلکتور اهمتر را روی R*1 گذاشته و دو فیش اهمتر را به هم اتصال می دهیم،عقربه باید حرکت کند و روی صفر بایستد.در غیر اینصورت پیچ تنظیم صفر اهمتر باید تنظیم شود.اگر تنظیم نشد،باطری قلمی ۱٫۵ ولتی داخل اهمتر ضعیف است. (باطری ۹ ولت کتابی مربوط به قسمت R*10K است.)یا اهمتر خراب است سپس دو فیش اهمتر را به دو سر مقاومت می زنیم.البته دقت شود که هر دو دست به فیش های اهمتر تماس نداشته باشد.اگر عقربه حرکت نکند کلید را روی R*10 و یا R*100 و یا R*1k قرار می دهیم.



به طور مثال اگر کلید روی R*100 باشد و عقربه روی خط مدرج شده روی عدد ۵۰ ایستاد می گوییم مقدار مقاومت برابر است با (۱۰۰*۵۰=۵۰۰۰) یعنی ۵۰۰۰ اهم می باشد.اگر کلید را روی R*1K قرار دهیم و عقربه روی ۵ بایستد که مقدار مقاومت باز هم برابر است با :



۵*۱K=5K



دقت شود هر بار که کلید را روی R*1 یا R*10 یا …قرار می دهیم باید تنظیم صفر مجددا صورت گیرد.

طریقه کار قسمت AC:

برای اندازه گیری ولتاژ AC(مانند برق شهر) کلید انتخاب کننده (سلکتور) را در قسمت AC-Vباید قرار داد.(برق ACقطب مثبت و منفی ندارد و فیش ها را از هر طرف بزنیم فرقی نمی کند.)



اگر کلید را روی درجه ۱۰ قرار دهیم مقدار ولتاژ را روی خط مدرج بین صفر تا ۱۰ باید بخوانیم،اگر کلید را روی درجه ۵۰ قرار دهیم،مقدار ولتاژ را روی خط مدرج بین صفر تا ۵۰ باید بخوانیم و اگر کلید سلکتور را روی درجه ۲۵۰ قرار دهیم،مقدار ولتاژ را روی خط مدرج ۰ تا ۲۵۰ باید بخوانیم و اگر کلید سلکتوری را روی درجه ۵۰۰ قرار دهیم،چون خط مدرج ۵۰۰ وجود ندارد،مقدار ولتاژ را روی خط ۰ تا ۵۰ می خوانیم و آن را در ۱۰ ضرب می کنیم و اگر کلید را روی ۱ قرار دهیم مقدار ولتاژ را روی خط ۰ تا ۱۰ خوانده و بر ۱۰ تقسیم می کنیم.



طریقه کار قسمت ولتاژ DC :



برای اندازه گیری ولتاژ DC(مانند برق باطری یا آداپتور) کلید سلکتور را باید در قسمت DC-V قرار داد.برق DC دارای قطب + و – است و باید فیش سیاه را به منفی و فیش قرمز را به مثبت بزنیم در غیر اینصورت عقربه در جهت مخالف حرکت می کند.برای خواندن ولتاژ DC مانند ولتاژ AC عمل می شود،یعنی اگر کلید روی ۱۰ باشد مقدار ولتاژ روی خط مدرج بین صفر تا ۱۰ و اگر روی ۵۰ باشد روی خط مدرج صفر تا ۵۰ و اگر روی ۲۵۰ باشد روی خط مدرج صفر تا ۲۵۰ خوانده می شود.



برای اندازه گیری جریان DC بایستی مولتی متری که کلید آن روی DC-mA است،به طور سری در مدار قرار گیرد و مقدار جریان روی همان خطوط مدرج بین ۰ تا ۱۰،یا ۰ تا ۵۰ و یا ۰ تا ۲۵۰ خوانده شود.



دکمه فشاری قرمز روی بعضی اهمترها برای تست باطری اهمتر است،اگر فشار دادیم و عقربه تا نیمه حرکت کرد باطری سالم است.همچنین اگر دو سر اهمتر را به هم بزنیم و با تنظیم پیچ اهمتر عقربه روی صفر نیاید یا باطری آن ضعیف است یا اهمتر خراب است.



کلید دو حالته در بعضی اهمترها (+ -) برای اینست که اگر در موقع ولتاژگیری عقربه در جهت مخالف حرکت شود به جای تعویض فیش ها کلید را در حالت دیگر قرار داده ولتاژ را بخوانیم.



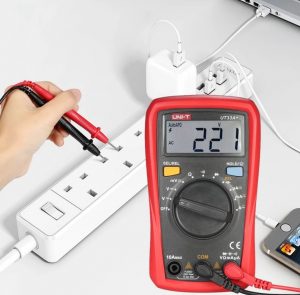

برای اندازه گیری ولتاژ باطری ها کلید سلکتور در قسمت ولتاژ روی درجه ۱۰ قرار دارد بنابراین مقدار را روی خط مدرج بین صفر تا ۱۰ باید بخوانیم که در این صورت مشاهده می کنیم،عقربه بین ۴ تا ۶ قرار گرفته است و حدودV 4.5 ولت را نشان می دهد.همچنین در شکل زیر طریق ولتاژگیری برق شهر نشان داده شده است.
