آشنایی با کاربردعیب یاب التراسونیک

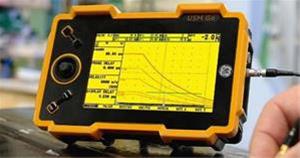

عیب یاب آلتراسونیک

فلومتر آلتراسونیک می تواند برای اندازه گیری دبی مایع همگن، تک فازی در داخل لوله از روی لوله استفاده می شود. در این روش بدون قطع جریان، مقدار دبی جریان اندازه گیری می شود که این روش سرویس دهی خشک نامیده می شود.

از قابلیت های فلومتر آلتراسونیک تصحیح اعداد رینولدز، نصب آسان، منوی قابل برنامه ریزی ساده و سنسورهای کلمپی را نام برد. این فلومترها عملکرد پایداری در محیطهای صنعتی دارند.فلومتر از طریق کابل RS232و USB به کامپیوتر متصل میشود.

 تست ذرات مغناطیسی (MT):

از این روش می توان برای یافتن عیوب سطحی و یا نزدیک به سطح در قطعات فرومغناطیسی استفاده نمود. در این تکنیک تمام یا بخشی از قطعه مغناطیس شده و فلوی مغناطیسی از داخل قطعه عبور داده می شود. هر گاه عیبی در سطح یا نزدیکی سطح قطعه وجود داشته باشد باعث نشت فلوی مغناطیسی در قطعه می گردد و نتیجتا باعث به وجود آمدن دو قطب S,N می گردد. که با پاشیدن ذرات ریز فرومغناطیسی مانند اکسید آهن آغشته به مواد فلروسنت بر روی سطح قطعه می توان ترک را زیر نور ماوراء بنفش مشاهده نمود.

مغناطیس کردن به وسیله کابل (MAGNETIZATION by cable):

گاهی اوقات ابعاد قطعات به اندازه ای بزرگ است که امکان استفاده از کویل امکان پذیر نیست. وقتی این مسئله اتفاق می افتد یک سیم مسی عایق شده ( روپوش دار) را میتوان برای ایجاد میدان مغناطیسی در ماده استفاده کرد. در این روش سیم (کابل) را به دور قطعه می چرخانیم ( شبیه کویل ) تا یک میدان طولی در قطعه ایجاد شود.

استفاده از روش پراد (Use of prode method):

پراد وسیله ای است که با استفاده از عبور جریان از میله های مسی موجب ایجاد یک میدان مغناطیسی موضعی می شود . (Local magnetize)

بطور کلی با روش پراد بیشترین قدرت آشکارسازی برای عیوب موازی خط جوش وجود دارد.

روش یوک (Yoke):

یوک قطعه ای است فلزی و U شکل با یک سیم پیچ پیچیده شده دور آن که جریان را از خود عبور می دهد. هنگامی که کویل حامل جریان شود در امتداد قطعه یوک ، یک میدان مغناطیسی طولی در قطعه تست ایجاد می شود. در میدان مغناطیسی ایجاد شده توسط یوک میدان مغناطیسی خارجی می تواند ذرات آهن را به شدت جذب کند و جهت بررسی عیوب سطحی به کار می رود. اگر ذرات آهن در میدان میان دو قطب یوک اعمال شود. علائم عیوب سطحی را به آسانی می توان مشاهده نمود.

جریان متناوب یکی از مناسبترین جریانهای الکتریکی است که موارد مصرف روزمره دارد به همین دلیل از آن استفاده زیادی به منظور منبعی برای تست ذرات مغناطیسی می باشد.

کاربرد عیب یاب آلتراسونیک:

مشخص کردن ناپیوستگیهای سطحی و زیر سطحی مانند درزها،ترکهای کوچک،نقصهای جوشکاری،ترکهای فرسوده و…

برخی از کاربرد ها عبارتند از :

  • بهینه سازی استفاده از پرسنل بازرسی تخصصی
  • افزایش بهره وری
  • کاهش محدودیتهای رادیوگرافی بازرسی جوش
  • کاهش پیچیدگی بازرسی جوش اولتراسونیک
  • این دستگاه در چهار مدل مختلف با ویژگی های به روز رسانی شده ارائه داده می شود.

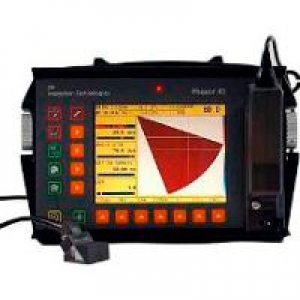

  • ترکیبی از یک دستگاه تصویربرداری آرایه فاز و عیب یاب معمولی به همراه یکCV/DM فازور
  • پروب آرایه فازی میباشد که ضریب اطمینان در داده های بازرسی خوردگی را افزایش می دهد.

قابلیتهای منحصر به فرد این عیب یاب التراسونیک سه بعدی پیشرفته به شرح ذیل می باشد:

  • ۳۲/۶۴ تعداد کانال
  • نمایش نقشه شماتیک جوش بر روی صفحه نمایش برای بازرسی آسان تر
  • دو محوره Encoder قابلیت نصب
  • امکان ردیابی ویدئویی با قابلیت نصب دوربین فیلمبرداری
  • توسط پرابهای تک کریستال –هشت پراب به صورت همزمانA-Scan امکان تست به روش
  • TOFDامکان انجام تست به روش
  • Corrosion Mapping- Strip Scanتوانایی منحصر بفرد با کاربری آسان برای
  • DACرسم نمودار
  • ذخیره همزمان کلیه مراحل بازرسی در حافظه دستگاه
  • USBدارای دو خروجی
  • VGAدارای دو خروجی
  • EN12668استاندارد کالیبراسیون
