تجهیزات مورد استفاده درصنعت برق وتاسیسات کدامند؟

کاربرد تجهیزات اندازه گیری  بیشتر مختص به قسمت های برق ، تاسیسات و مکانیک می گردد که در زیر به توضیح کاربرد این تجهیزات می پردازیم:

ترمویژن :

تست و بررسی تجهیزات از صحت عملکرد آنها مطمئن میشویم. با توجه به اینکه بسیاری از قطعی های ناخواسته مربوط به اتصالات و جمپرها و کابلها و کلمپهای متصل به تجهیزات است لذا ایجاب میکند که علیرغم بررسی چشمی و سرویس و آچار کشی این نوع اتصالات از دستگاه  ترموویژن جهت بررسی مقدار دمای آن تجهیز نیز آگاه شویم. با توجه به اینکه اگر اتصالی، ضعیف باشد، طبق قانون اهم، مقاومت درآن نقطه زیاد شده و ایجاد حرارت و گرما میکند و در نهایت موجب ذوب شدگی و باز شدن اتصال میشود. دستگاه ترموویژن با بررسی امواج مادون قرمز ساطع شده از تجهیزات، نقاط گرم تر را شناسایی کرده و نمایش میدهد و این یکی از مزیتهای عمده این دستگاه است که بدون قطع تجهیزات و عدم اتصال به وسیله خاصی  با قرائت میزان دمای آن نقطه و مقایسه با دمای محیط و شرایط میتوان میزان اهمیت نقطه مورد بررسی را سنجید  و جهت رفع عیب آن طبق یک برنامه از پیش تعیین شده اقدام نمود و از قطعی های احتمالی بخصوص در زمان پیک بار جلوگیری بعمل آورد. ضمن اینکه بعد از رفع عیب نیز میتوان به بررسی پرداخت و از رفع عیب تجهیز اطمینان حاصل نمود. در استفاده از این دستگاه باید دقت نمود تا نقاط گرم را به اشتباه شناسایی نکنیم. مثلاً وجود حرارت در سیم پیچ ترانس امری بدیهی است و یا با روشن بودن هیتر در تابلو محوطه پست، فرض را بر وجود اتصالی مدارات نگذاریم . در بسیاری از موارد دیده شده که حتی با سفت بودن اتصالات باز هم نقاطی با حرارت بالا داشته ایم که با بررسی مجدد و انجام تست مقاومت اهمی مشاهده میشود که به دلیل خوب ننشستن اتصالات بروی هم ( به دلیل دفرمه بودن و یا قالبگیری بد این نقاط داغ پدیدار میشوند و باید طی برنامه زمانبندی شده نسبت به رفع آن اقدام گردداین دوربین ها در انواع مختلف با دقت و رزولیشن تصویر متفاوت با توجه به نیاز این صنعت تولید شده است .امکان ذخیره فیلم و عکس همزمان بصورت تصاویر ترموگرافی و عادی ، نمایش تصاویر عادی و ترموگرافی بروی هم بصور ت آنلاین (PIP)  قابلیت زوم تصویر ، امکان تعویض لنز با توجه به زاویه دید و زوم مورد نیاز ، امکاناتی هستند که در تمام مدل ها وجود دارد .





سرعت سنج باد :

اندازه گیری میزان سرعت جریان خروجی کولر های گازی ، هواکش ها بر حسب متر مکعب و متر مربع CFM/CMM و همچنین جریان هوا داخل کانال ها از پارامتر های مهم اندازه گیری در این زمینه است .تجهیزات مناسب در این زمینه به دو دسته تقسیم می شوند.

سرعت سنج باد پره ای که میزان دقیق سرعت باد بر حسب متر بر ثانیه و CFM/CMM همراه با دمای هوا را به سرعت و دقت بالا نشان می دهد همچنین این سرعت سنج ها قابلیت ذخیره بصورت دیتالاگر را دارا می باشند که به کاربر این امکان را می دهد تا سرعت جریان خروجی هوا را در ساعات مختلف شبانه روز ثبت و بررسی کند.

برای اندازه گیری جریان گذرا داخل کانال ها بهترین راه استفاده از هات وایر هاست .به دلیل کوچک بودن سنسور این دستگاه ها دیگر نیاز به باز کردن دریچه کانال نیست و و با عبور سنسور کوچک آن از شیار خروجی هوا امکان اندازه گیری سرعت هوا با جریان های بسبار کم ۰٫۲ بر ثانیه نیز امکان پذیر است.







متر لیزری:

امروز کاربرد مترهای لیزری به دلیل دقت بالا و سرعت انداره گیری با قابلیت اندازه گیری حجم ،مساحت ،جمع و تفریق بسیار زیاد می باشد .از قابلیت های مهم این تجهیزات اندازه گیری به روش غیر مستقیم است که به کاربر اجازه می دهد فاصله بین دو نقطه لیزر را اندازه گیری کند مانند اندازه گیری متراژ لوله ها بدون نیاز به قرار گرفتن در ابتدا یا انتهای لوله ،اندازه گیری ارتفاع ساختمان بدون نیاز به رفتن به بالای سقف …





حرارت سنج و رطوبت سنج:

اندازه گیری دما با استفاده از دما سنج های محیطی جهت اندازه گیری  دمای محیط ،حرارت سنج های تماسی جهت اندازه گیری دمای مستقیم با استفاده از ترموکوبل ها و حرارت سنج غیر تماسی جهت اندازه گیری دما در فاصله دور تا دمای ۲۵۰۰ درجه سانتی گراد  توسط لیزر و امواج اینفرارد

همچنین رطوبت و دماسنج و نقطه شبنم به صورت محیطی و دیواری از دستگاه های پرکاریرد در این زمینه کاری است همچنین دیتالاگر های دما نیز جهت ثبت دقیق میزان دمای محیط یا دمای کوره  ها.



دورسنج:

اندازه گیری میزان سرعت چرخش موتور ها و فن ها جهت تست عملکرد و تنظیمات حرکتی تنها با دور سنج های مکانیکی یا لیزری و نوری امکان پذیر است .این تجهیزات میزان سرعت چرخش دستگاه را بر حسب دور در دقیقه و همچنین تعداد دور های زده را به کاربر نشان می دهد .در مکان هایی  که امکان اتصال مستقیم به محور موتور وجود دارد دور سنج های مکانیکی پیشنهاد می شود در غیر این صورت دور سنج های لیزری می توانند میزان دقیق سرعت چرخش را بدون تماس نشان دهند.



کولیس دیجیتال:

امروز اندازه گیری دقیق قطر لوله ها و ضخامت آنها از کولیس های دیجیتال استفاده می شود به علت دارا بودن صفحه نمایش بزرگ و امکان صفر کردن خطا میزان دقیق قطر داخلی و بیرونی لوله ها ، از تجهیزات پرکاربرد در این زمینه می باشد.

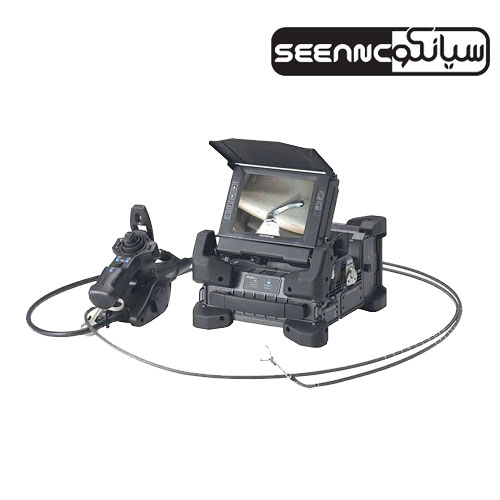

بروسکوپ:

برای دیدن مکان هایی که دسترسی به آنها امکان پذیر نیست مانند رسوب گرفتگی  داخلی لوله ها ، گرفتگی لوله ها ، بررسی قطعات داخلی موتور ها و تجهیزات تاسیساتی  از بروسکوپ ها استفاده می شود . با فرستاندن لنز بروسکوپ که قطر آن ۴ میلی متر است و به دلیل وجود روشنایی در کناره لنز به راحتی فضای داخلی لوله و دیگر تجهیزات بروی نمایشگر رنگی و بیسیم آن امکان پذیر است این بروسکوپ ها دارای طول پراپ از یک تا ۳۰ متر را  دارا می باشند و همچنین قابلیت چرخش به چپ و راست تا ۳۲۰ درجه را برای بررسی وسیع برای کاربر مهیا می کند  امکان ذخیره فیلم و عکس و لنز ضد آب از دیگر کاربرد آنهاد این دستگاه ها است.





میگر :

اندازه گیری عایق کابل ها مخصوصا کابل های زمینی که به علت نفوذ آب در گذر زمان با کاهش مقاومت عایق بین سیم ها باعث جریان نشتی و افت ولتاژ می شوند از اهمیت ویژه ای بر خوردار است .در نسل اولیه میگرها از ژنراتور دستی جهت تولید ولتاژ مورد نیاز استفاده می شد ولی اکنون با نسل جدید میگرها مشکل های گذشته حل شده است . امکان تعیین ولتاژ مورد نیاز از ۵۰ ولت تا ۲۰ کیلو ولت ، مقاومت ۵۰ ترا اهم ، امکان زمان بندی برای تعیین زمان مورد نیاز تست ، امکان زمان بندی ترکیبی برای تعیین دو نوع ولتاژ متفاوت در دو زمان پیوسته برای تست های پیشرفته ، دارای خروجی DC و همچنین اتصال به کامپیوتر امکاناتی است که در این دستگاه ها گنجانده شده است.در برخی مدل ها نیز امکان ذخیره اطلاعات به صورت دیتالاگر نیز برای ثبت میزان ولتاژ اعمالی و تغییرات مقاومت کابل در زمان های مختلف نیز وجود دارد.





ارت سنج :

وجود چاه ارت برای حفاظت از کاربران و تخلیه بار الکتریکی روشی است که سال هاست اجرا می شود.اندازه گیری مقاومت این چاه ها از اهمیت ویژه ای برخوردار است با توجه به نیاز کاربر ارت سنج ها به سه دسته تقسیم بندی می شوند:







  • ارت سنج سه سیمه : ساده ترین و متداول ترین نوع از ارت سنج هاست که با اتصال یک سیم به چاه ارت و دو پین به فواصل ۵ الی ۱۰ از یکدیگر کار اندازه گیری مقاومت چاه  ارت را انجام می دهد
  • ارت سنج چهار سیمه:  این دستگاه  علاوه بر اندازه گیری مقاومت چاه ارت اندازه گیری مقاومت مخصوص خاک را نیز انجام می دهد
  • ارت سنج کلمپی : این مدل دقیقا مانند آمپر متر های کلمپی دور سیم ارت خروجی چاه ارت حلقه شده و مقاومت چاه ارت را اندازه گیری می کند .این روش ساده ترین راه اندازه گیری است که با دقت بالا مقاومت چاه ارت را نمایش می دهد.

ردیاب کابل : ردیاب های کابل مدل های مختلف دارند .برخی مدل ها مخصوص ردیابی قطعی کابل در زمین و شناسایی محل و عمق دقیق قطعی را دارا می باشند .همچنین برخی مدل ها که در سیم بندی تابلو ها و روشنایی استفاده می شوند برای جلوگیری از اتلاف وقت جهت پیدا کردن یک سیم در یک تابلو برق و ردیابی آن از ردیاب های برق با فرستنده و گیرنده استفاده می شود در این مدل با وصل فرستنده به سیم مورد نظر سیگنالی با فرکانس مشخص به کابل تزریق می شود با حرکت گیرنده بروی سطح دیوار یا تابلو به صورت غیر تماسی به راحتی محل حرکت سیم و نهایتا فیوز مربوط به هر سیم مشخص می شود .







تشخیص دهنده سیم :

زمانی که چندین دسته سیم وجود دارد با استفاده از یک فرستنده و گیرنده ۱۶ کانال با وصل آن به دسته سیم ها به راحتی تمام سیم  کد بندی و مشخص می گردند .

گوس متر :

جهت اندازه گیری میزان میدان مغناطیسی و میدان الکتریکی  حاصل از دکل های برق ،ترانس های ولتاژ بالا دکل مخابرات از این تجهیزات استفاده می کند .از آنجا که قرار گرفتن انسان در این میدان ها اگر شدت آن یا ساعت قرار گرفتن در معرض این میدان ها زیاد باشد خطر های زیادی را برای پرسنل ایجاد می کند اندازه گیری این پارامتر بسیار مهم است .
