سطوح سلسله مراتبی سیستم های اتوماسیون صنعتی

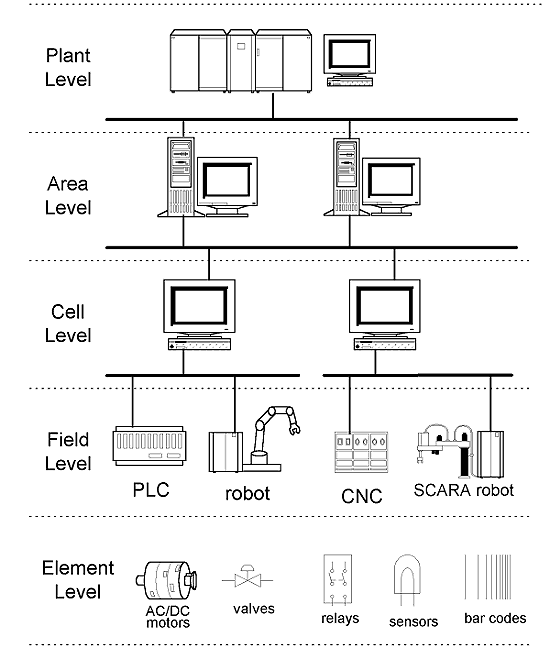

سیستم های اتوماسیون صنعتی می توانند خیلی مجتمع و پیچیده باشند ولی عموما“ به سطوح سلسله مراتبی ساختار بندی می شوند. هر سطح شرایط متفاوتی در شبکه ارتباطی دارد ست که بصورت زیر می باشد:




•    سطح Element
سطح فیزیکی اتوماسیون شامل دستگاه ها و سنسورهای عمل کننده است که پردازش های فنی را انجام می دهند.
•    سطح فیلد Field Level
پایین ترین سطح اتوماسیون سطح Field است که شامل دستگاههای کنترلی مانندPLCو CNC است. دستگاههای فیلد اصلی معمولا ‌“ طبقه بندی شده اند ,‌کار دستگاهها در سطح فیلد انتقال اطلاعات بین پروسه تولید محصول و پردازش های فنی است .اطلاعات ممکن است باینری یا آنالوگ باشد .جهت ارتباط سطح فیلد معمولا“ از کابلهای چند رشته ای موازی و رابطهای سریال استفاده می شود . استانداردهای ارتباطی سریال مانند:RS232C , RS422  و RS485  و نوعهای عمومی دیگر با استاندارد ارتباطی موازی IEEE488 با هم استفاده می شود.
روشهای ارتباطی نقطه به نقطه در شبکه ارتباطی از لحاظ قیمت کابل کشی و کیفیت ارتباط مقرون به صرفه بودند. امروزه (Field Bus) یک نوع شبکه صنعتی اغلب برای انتقال اطلاعات در سطح فیلد بکار می رود .از آنجاییکه در یک فرایند اتوماسیونی زمانبندی درخواستها باید بطور دقیق اجرا شود, برنامه های کنترل کننده های این سطح عملیات انتقال چرخشی نیاز دارند که اطلاعات را در فواصل زمانی مشخص انتقال دهند و اطلاعات تعیین شده را برای کم کردن زمان انتقال به قسمتهای کوچکتر تقسیم کنند.
•    سطح Cell (Cell Level)
در سطح Cell جریان داده ها اساسا“ شامل : بارگزاری برنامه ها ‚ مقادیر و اطلاعات است که در طول فرایند تولید انجام می شود.جهت دستیابی به درخواستهای ارتباطی در این لایه از ‌شبکه های سرعت بالا استفاده می شود. بعد از تعریف اصطلاحات CIM و Dccs بسیاری از شرکتها قابلیتهای شبکه هایشان را جهت سطحCell سیستم اتوماسیون افزایش دادند
Ethernet همراه با TCP/IP بعنوان یک استاندارد واقعی برای این سطح مورد قبول واقع شد هرچند نتوانست یک ارتباط وابسته به زمان ( Real-Time ) را فراهم کند.
•    سطح Area (Area Level)
در سطح Area , Cell ها گروه بندی شده و توسط یک برنامه عملا“ شبیه سازی و مدیریت می شوند . توسط لایه Area , عملکرد کنترل کننده ها بررسی شده و فرایند و اعمال کنترل کننده ای مانند : تنظیمات تولید ‚ خاموش و روشن کردن ماشین و فعالیتهای ضروری تولید می شود.
•    سطح Plant (Plant Level)
بالاترین سطح یک سیستم اتوماسیون صنعتی است که کنترل کننده آن اطلاعات مدیریتی سطح Area را جمع آوری و کل سیستم اتوماسیون را مدیریت می کند.
