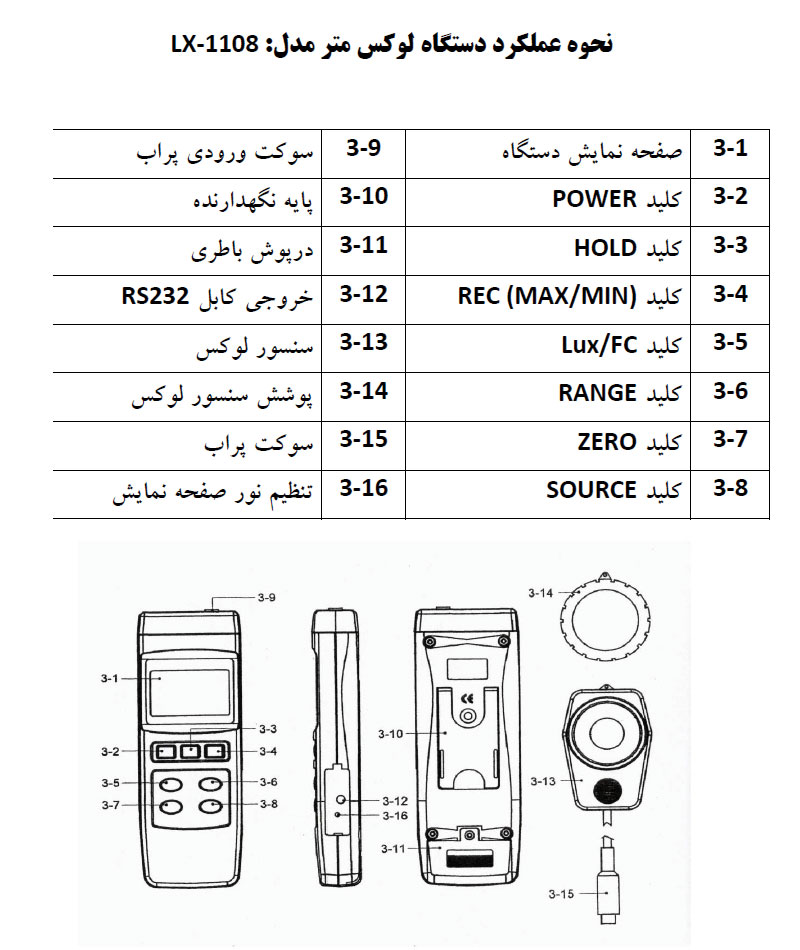

همانطور که در تصویر مشاهده میکنید نقاط مختلف دستگاه ب اساس کدهایی مشخص شدند که در ادامه به هرکدام از آنها و کارایی آن ها میپردازیم….
3-9 سوکت ورودی پراب
3-1 صفحه نمایش دستگاه
3-10 پایه نگهدارنده
POWER 3-2 کلید
3-11 درپوش باطری
HOLD 3-3 کلید
3-12 خروجی کابل 23-RS
REC (MAX/MIN) 3-4 کلید
3-13 سنسور لوکس Lux/FC 3-5 کلید
3-14 پوشش سنسور لوکس
RANGE 3-6 کلید
3-15 سوکت پراب
ZERO 3-7 کلید
3-16 تنظیم نور صفحه نمایش
SOURCE 3-8 کلید

آموزش کار با لوکس متر دیجیتال لوترون LUTRON LX-1108 :

POWER اندازه گیری لوکس: ابتدا پراب را وصل نمایید سپس دستگاه را توسط کلید
روشن نمایید و زیر نور قرار دهید.

Ft-cd یا LUX واحد اندازه گیری را مشخص نمایید :Lux/Fc کلید

نور مورد نظرتان ( فلورسنت ، تنگستن ، سدیم ، جیوه ) را انتخاب :SOURCE کلید نمایید.

کلید :RANGE اگر دستگاه —- را نشان داد یعنی اندازه گیری خارج از محدوده است و باید توسط این دکمه محدوده اندازه گیری را مشخص نمایید.

کلید :ZERO درپوش سنسور لوکس را گذاشته سپس دستگاه را روی 40.00LUX قرار داده و دکمه ZERO را بزنید و سپس درپوش را بردارید و رنج مورد نظر را انتخاب نمایید.

:DATA HOLD
در طول اندازه گیری با فشار دادن دکمه HOLD می توانید اعداد نشان داده را ثابت نگه دارید

PEAK HOLD :
دکمه HOLD را 3 ثانیه نگه دارید دستگاه کلمه PEAK را نشان می دهد برای خروج از برنامه دکمه HOLD را نگه می داریم.

DATA RECORD :
دکمه REC را زده دستگاه کلمه REC را نشان می دهد.

دو مرتبه دکمه REC را بزنید دستگاه MAX بیشترین میزان اندازه گیری را نشان می دهد ، همچنین باز هم با فشار دادن این دکمه دستگاه MIN کمترین میزان اندازه گیری را نشان می دهد.
اگر دکمه REC را 2 ثانیه نگه دارید از این منو خارج می شوید .
