کلمپ متر یا کلمپ چیست ؟

کلمپ چیست؟

کلمپ یا کلمپ متر در یک انبرک است که در اغلب موارد دارای یک یا دو فک متحرک است ، اغلب کلمپ متر های رایج یک شاسی دارند که با فشار دادن این شاسی دهانه کلمپ باز شده و سیم حامل جریان در بین دو فک کلمپ قرار می گیرد. پس از از قرار گرفتن سیم حامل جریان در کلمپ و بسته شدن کامل فک های کلمپ می توانید جریان عبوری از سیم حامل جریان را مشاهده نمایید.

فک کلمپ متر ها در حقیقت دارای یک هسته ( معمولا آهنی یا فریتی )  است که با بسته شدن فک ها تشکیل یک حلقه بسته می دهد و میدان مغناطیسی اطراف سیم حامل جریان که ناشی از جریان الکترون ها در سیم است ، در این حلقه القا شده و بدینوسیله تشخیص می دهند که جریان عبور از سیم چه میزان است.





انواع کلمپ مترها :

←     کلمپ جریان AC : قابلیت اندازه گیری جریان تا ۱۰۰۰ آمپر، قطر دهانه کلمپ یا قطر کابل اندازه گیری بطور مثال ۴۶ میلی متر

←     کلمپ های AC/DC : قابلیت اندازه گیری جریان AC/DC تا ۲۰۰/۱۰۰۰/۲۰۰۰ آمپر، قطر دهانه کلمپ بطور مثال ۵۵ میلی متر

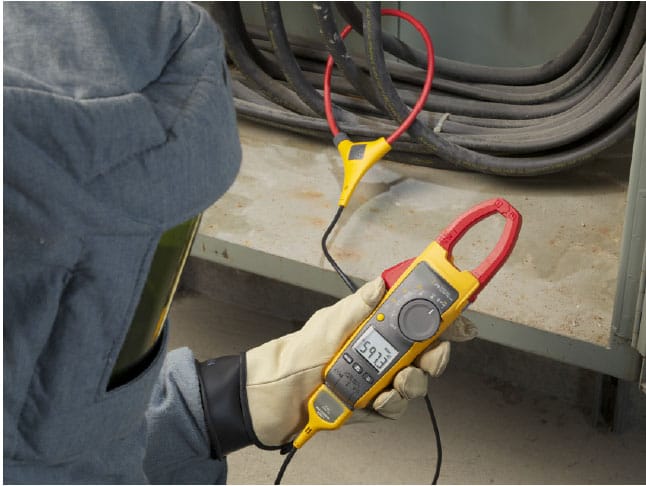

 ←     کلمپ های قابل انعطاف AC : اندازه گیری جریان های بالا تا ماکزیمم ۳۰۰۰ آمپر با استفاده از کلمپ قابل انعطاف. قطر کلمپ فلکسیبل ماکزیمم ۱۹cm

 ←     میلی آمپر متر کلمپی : اندازه گیری دقیق و مقادیر پایین جریان، قطر کلمپ حداکثر ۲۵mm

 ←     کلمپ نشتی جریان : اندازه گیری نشتی جریانAC در کابل با دقت بالا

 ←     مولتی مترها : اندازه گیری همزمان جریان AC/DC، ولتاژ AC/DC، مقاومت و خازن و…

 ←     کلمپ های قدرت یا پاورمتر کلمپی : علاوه بر اندازه گیری جریان و ولتاژ، اندازه گیری توان، PF یا ضریب توان، زاویه فاز و در برخی مدل ها، هارمونیک



کاربردها :

*    در تمامی صنایع و کارخانجات

*    تابلو برق

*    کابل های فشار قوی و قطور

*    دانشگاهها

*    بیمارستان ها

*    واحدهای تاسیساتی

*    آبکاری فلزات

*    پیمانکاران شرکت توزیع و انتقال برق

*    کارخانجاتی که مبحث ۱۹ ساختمان را اجرا میکنند.

*    و…





مزایا :

*    اندازه گیری جریان DC ( مدل های قدیمی تنها AC اندازه گیری میکردند)

*    عدم نیاز به قطع کابل

*    اندازه گیری جریان به صورت غیر تماسی

*    اندازه گیری جریان های بالا

*    امنیت بالا

*    سهولت در اجرا

معایب :

*    عدم اندازه گیری جریان های پایین (mA) در مدل های ۱۰۰۰A به بالا

*    تست دشوار در مکان های کوچک با تعدد کابل (به دلیل کلمپ نسبتا بزرگ )
