یک LCR متر میتواند برای مشخص کردن مقاومت ظاهری،مقاومت پیچیده ی ایجاد شده توسط جریان های متناوب مورد استفاده قرار بگیرد.LCR متر جریان،ولتاژ و زاویه فاز را اندازه میگیرد و مقادیر متقابل lcr را محاسبه میکند که میتواند به صورت های مختلفی نظیر) r،zوx در یک نمودار مدار سریالی ls یا rs یا نمودار موازی lp و rp و غیره…)نشان داده شود. LCR متر در شکل های مختلفی نظیر lcr متر دستی که عموما استفاده از آن آسان است،رومیزی و آزمایشگاهی موجود است.

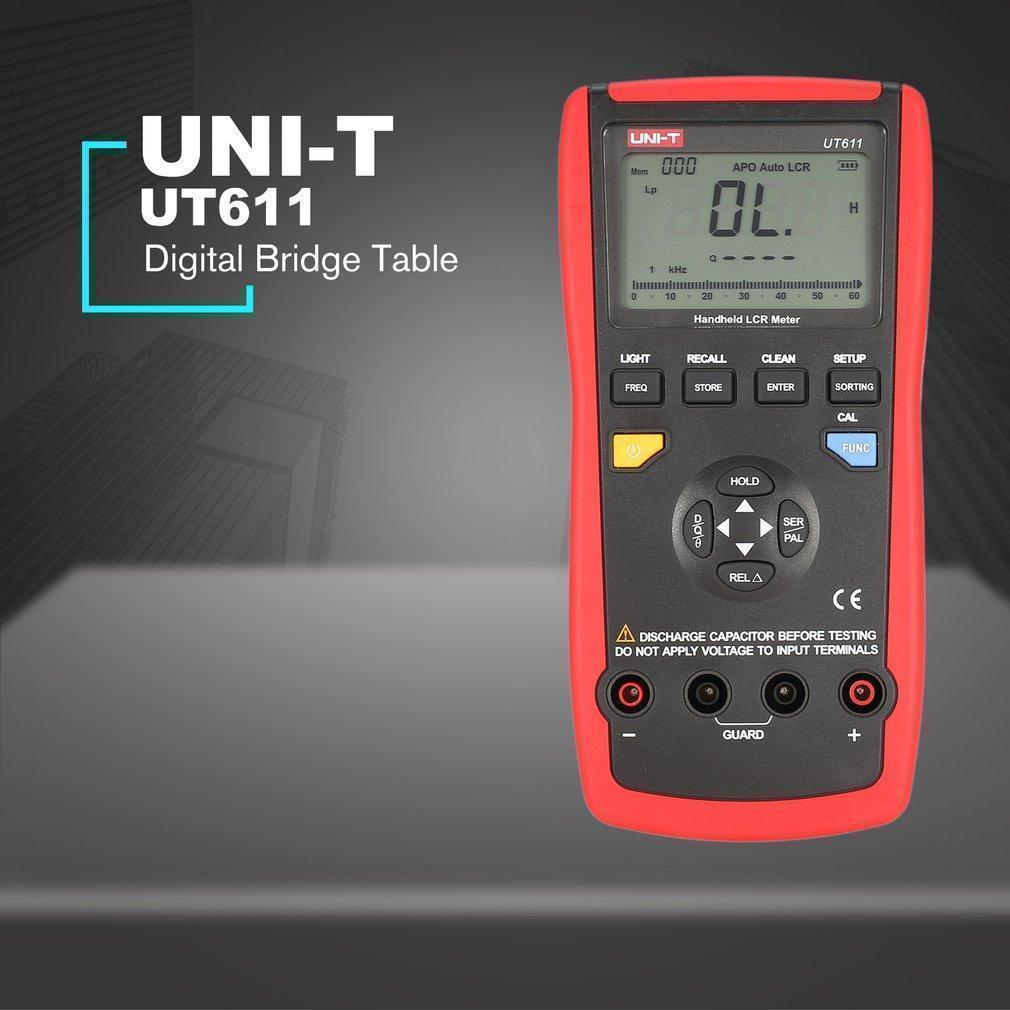

دستگاه LCRمتر UNI-T UT611 یک اندازه گیری پیشرفته برای اندازه گیری مقدار مقاومت ،ظرفیت خازنی و اندوکتانس .یک LCR متر میتواند برای مشخص کردن مقاومت ظاهری،مقاومت پیچیده ی ایجاد شده توسط جریان های متناوب مورد استفاده قرار بگیرد.LCR متر جریان،ولتاژ و زاویه فاز را اندازه میگیرد و مقادیر متقابل lcr را محاسبه میکند که میتواند به صورت های مختلفی نظیر r،zوx رادر یک نمودار مدار سریالی ls یا rs یا نمودار موازی lp اندازه گیری کند . ویژگی های پیشرفته دستگاه می توان به اندازه گیری به صورت سری و موازی ،ضریب کیفیت ،زاویه فاز ،اندازه گیری مقاومت DC معادل و همینطور اندازه گیری فرکانس به پنج نوع مختلف در ولتاژ های AC از قابلیت های دیگر این محصول می باشند .
مشخصات فنی LCRمتر UNI-T UT611
رنج اندازه گیری جریان مغناطیسی(اندوکتانس):60uH تا 200H
رنج اندازه گیری ظرفیت خازنی : 600pF تا 10mF
رنج مقاومت:60 اهم تا 20 مگا اهم
فرکانس تست : 100Hz/120Hz/1KHz/10khz
ولتاژ تست:0.5Vrms
تعداد نمایش:6000
تعداد نمایشD/Q: 1000
رزولیشن D/Q:0.001
دارای نوار26بخشی آنالوگ
قابلیت انتخاب 5 فرکانس تست (100Hz،120Hz،1KHz،10KHz،100KHz)
نگهدارنده اطلاعات
نور پس زمینه ال سی دی و خاموش شدن خودکار
حالت انتخاب هوشمند برای انتخاب حالت سریع
جهت دانلود راهنمای کاربری به قسمت های فایل های مرتبط مراجعه نمائید .
