دستگاه اندازه گیری هوای فشرده جهت لوله های قطور مدل testo 6446

دستگاه اندازه گیری هوای فشرده جهت لوله های قطور مدل testo 6446

testo 6446/47 - Compressed air meter for large pipe diameters

کنتور و دستگاه اندازه گیری هوای فشرده testo 6446 جهت لوله های قطور دارای یک فرستنده (ترانسمیتر) است که پارامتر های اندازه گیری شده را به یک سیگنال الکتریکی استاندارد تبدیل می کند. بنابراین این ترانسمیتر می تواند در سیستم های هوای فشرده ادغام شود و دستگاه را به ابزاری اصلی در اندازه گیری و کنترل سیستم تبدیل نماید.



برند : TESTO / GERMANY
کد محصول : 13949
آخرین بروزرسانی : 4 نوامبر 2020 در 4:31 ب.ظ

    معرفی و خرید دستگاه اندازه گیری هوای فشرده تستو آلمان مدل testo 6446

    کنتور و دستگاه اندازه گیری هوای فشرده testo 6446 کارخانجات صنعتی را قادر می سازد تا به طور دقیق مصرف هوای فشرده ، اندازه گیری میزان مصرف و اندازه گیری جریان و جریان هوا را در سیستم هوای فشرده را اندازه گیری کنند. در شرکت های صنعتی ، هوای فشرده منبع مهمی از انرژی است و هزینه های زیادی را بر کارخانجات متحمل می کند. فن آوری های اندازه گیری و کنترل دقیق در مصرف هوای فشرده می تواند در صرفه جویی در انرژی ، کاهش هزینه ها و اجرای یک سیستم مدیریت محیطی هدفمند بر اساس استاندارد های ISO 50.001 یا ISO 14.001 کمک کند.
    برای تعیین اینکه آیا هوای فشرده با ظرفیت کافی تولید می شود یا خیر ، می توان از کنتور هوای فشرده testo 6446 برای انجام تجزیه و تحلیل حداکثر فشار بار استفاده کرد. به طور کلی این تجهیزات بار اضافه مالی ناشی از هدر رفت انرژی  را برای صرفه جویی بیشتر کاهش می دهد

    بررسی اجمالی مزایای فنی کنتور  و دستگاه اندازه گیری هوای فشرده testo 6446

    کنتور و دستگاه اندازه گیری هوای فشرده testo 6446  همچنین دارای یک فرستنده (ترانسمیتر) است که پارامتر های اندازه گیری شده را به یک سیگنال الکتریکی استاندارد تبدیل می کند. بنابراین این ترانسمیتر می تواند در سیستم های هوای فشرده ادغام شود و دستگاه را به ابزاری اصلی در اندازه گیری و کنترل سیستم تبدیل نماید. کنتور و دستگاه اندازه گیری هوای فشرده testo 6446 دارای مزایایی نظیر انعطاف پذیری بالا و انواع خروجی های سیگنال بع ترتیب خروجی آنالوگ ، خروجی پالس ، 2 خروجی سوئیچینگ می باشد. بنابراین تکنسین بخش برای هر نوع کاربردی اعم از اندازه گیری مصرف ، نظارت بر میزان مصرف یا نشت یا حتی اندازه گیری جریان  به این ابزار مجهز خواهد بود

    دارای تابع جمع کننده معادل که قابلیت محاسبه کل مصرف بدون نیاز به واحد تجزیه و تحلیل اضافی فراهم می کند
    نصب و عملکرد آسان و انعطاف پذیر با قابلیت پارامتر سازی خروجی های سیگنال ، تعویض واحدهای فیزیکی ، تاخیر سیگنال ، میرایی سیگنال
    دقت بالا
    اندازه گیری مطابق با اصل گرماسنجی با عدم کاهش فشار در هنگام اندازه گیری
    دارای تابع جمع کننده کل
    عملکرد آسان با انواع گزینه ها (خروجی سیگنال ، واحد فیزیکی و غیره)
    کنتور هوای فشرده testo 6446 برای قطرهای بزرگتر ، بدون حذف پروب به عنوان مثال قطرهای قابل انتخاب DN65 (2 1/2) / DN80 (3) / DN100 (4) / DN125 (5) / DN150 (6) / DN200 (8) / DN250 ( 10) ، با خروجی آنالوگ ، پالس و سوئیچ مناسب است

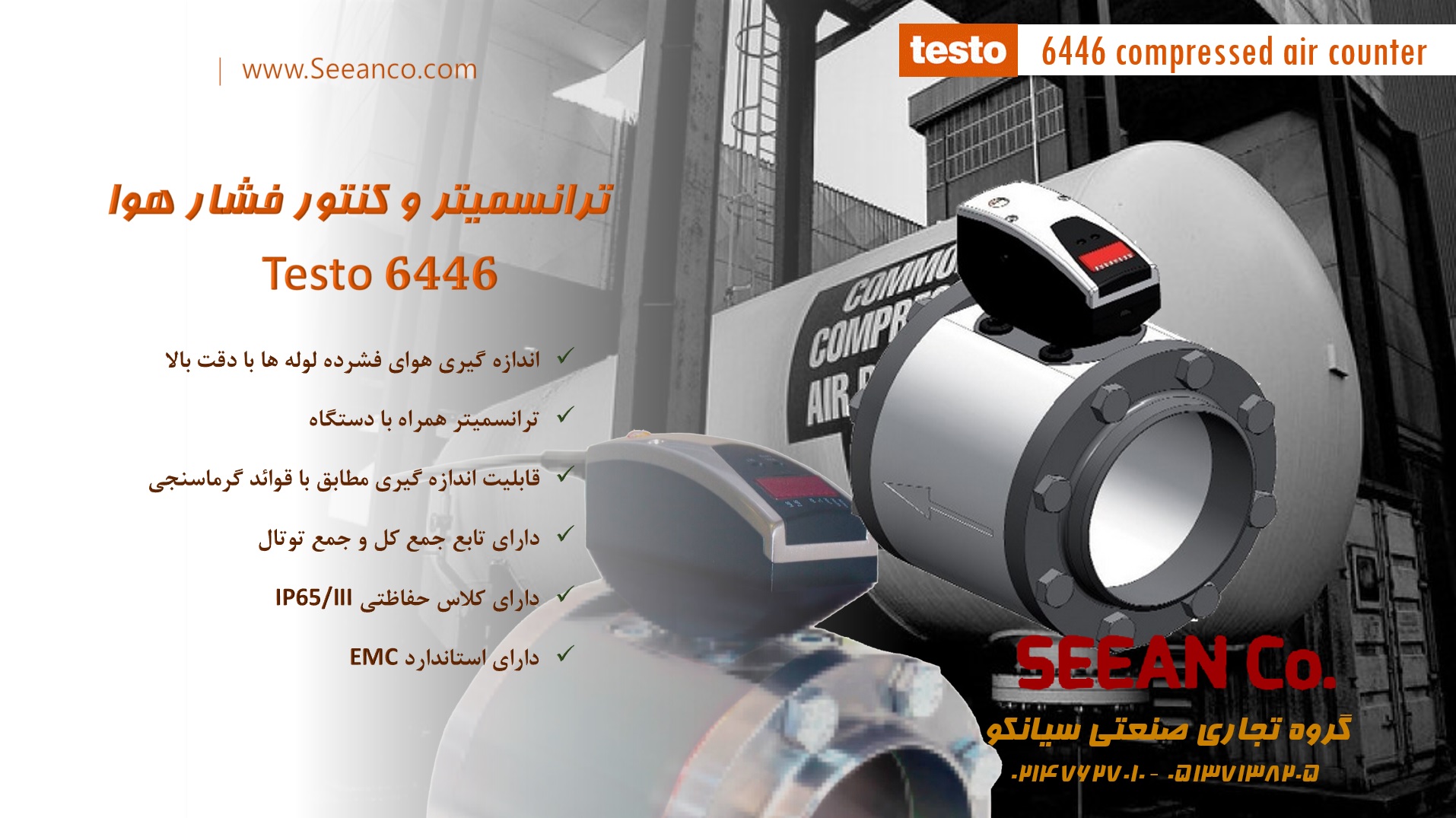

    ترانسمیتر و کنتور فشار هوا

    ترانسمیتر و کنتور فشار هوا



    جدول مشخصات فنی کنتور  و دستگاه اندازه گیری هوای فشرده تستو آلمان testo 6446

    DN 65 (2 1/2″) DN 80 (3″) DN 100 (4″) DN 125 (5″) DN 150 (6″) DN 200 (8″) DN 250 (10″)
    پارامترها
    (Norm) حجم فلو
    واحد های قابل انتخاب m3/h, l/min, m3/min, m3
    محدوده های قابل اندازه گیری 6 to 2000 m3/h 9 to 2750 m3/h 15 to 4440 m3/h 23 to 7000 m3/h 33 to 10000 m3/h 58 to 17500 m3/h 92 to 27500 m3/h
    دقت
    (norm volume flow)

    For compressed air quality classes (ISO 8573: particles-humidity-oil)

    1-4-1: ±3 % of meas. value ±0.3 % of final value
    For compressed air quality classes (ISO 8573: particles-humidity-oil)

    3-4-4: ±6 % of meas. value ±0,6 % of final value

    سنسور Thermal, glass-coated ceramic sensor (calorimetric measurement procedure)
    زمان پاسخ <0.1 sec (for damping parameter = 0), delayable via operating menu (0 to 1 sec)
    دما
    واحد °C
    محدوده اندازه گیری 0 to +60 °C / +32 to +140 °F
    عدم قطعیت در اندازه گیری ها ±2 K
    ورودی ها و خروجی ها
    خروجی های آنالوگ
    نوع خروجی 4 to 20 mA (4-wire) freely scalable between zero and measuring range end
    بار max. 500 Ω
    شکل خروجی ها
    پالس خروجی Consumption quantity counter (value remains available after reset or power cut due to non-volatile memory), value 1 or 10 m3, pulse length 0.02 s to 2 s, 24 VDC level
    خروجی سوییچ 2 switch outputs, parameterizable (consumption or volume flow-dependent, opener, closer, hysteresis, window), loadable with max. 20 to 30 VDC or 250 mA each, switch status is displayed via 2 LEDs
    منبع تغذیه
    ولتاژ 19 to 30 VDC
    جریان مصرفی <100 mA
    نحوه ارتباط ها M12 x 1 plug, loadable up to 250 mA, short-circuit-proof (synchronized), reverse-polarity-proof, overload-proof.
    Testo recommends the accessory cable order no. 0699 3393
    اطلاعات فنی عمومی
    طراحی
    جنس بدنه و غلاف PBT-GF 20, PC (APEC), Makrolon, V2A (1.4301), Viton
    ارتفاع قابل تحمل برای دستگاه 124 mm 160 mm 160 mm 172 mm 180 mm 180 mm 196 mm
    قطر لوله DN 65 (2 1/2″) DN 80 (3″) DN 100 (4″) DN 125 (5″) DN 150 (6″) DN 200 (8″) DN 250 (10″)
    testo 6446 وزن 8.3 kg 10.6.kg 12.7 kg 20.6 kg 25.4 kg 36 kg 48.4 kg
    صفحه نمایش
    صفحه نمایش و عملکرد 4-figure alphanumerical display, two operating buttons, operating menu, LED (4 x green for phys. units, 3 x yellow for display x 1000 or switch status)
    ماکزیمم مقادیر قابل نمایش 0 to 2400 m3/h 0 to 3300 m3/h 0 to 5320 m3/h 0 to 8400 m3/h 0 to 12000 m3/h 0 to 21000 m3/h 0 to 33000 m3/h
    دمای صفحه نمایش 0 to +60 °C
    سایر موارد
    کلاس محافظتی IP65/III
    EMCاستاندارد according to guideline 89/336 EEC
    جنس Materials stainless or galvanized steel, PEEK, polyester, Viton, anodized aluminium, ceramic
    شرایط عملیاتی
    رطوبت (سنسور) rel. humidity <90 %RH
    دمای کاری (بدنه) 0 to +60 °C (+32 to +140 °F)
    مقاومت در برابر دما -25 to +85 °C (-13 to +185 °F)
    مواد قابل اندازه گیری Compressed air, on request also CO2 or N2
    فشار پروسس PN 16 (max 16bar/232psi)
    استاندارد هوا ISO 8573: recommended classes 1-4-1

    testo 6446 – Compressed air meter for large pipe diameters

    In industrial companies, compressed air is an important source of energy, but one which can also incur high costs. Precise measuring and control technology creates transparency when it comes to compressed air consumption and can help you save energy, reduce costs and implement a targeted environmental management system (e.g. as per ISO 50.001 or ISO 14.001).

    The testo 6446 compressed air meter enables you to carry out accurate compressed air consumption measurements, consumption and leak monitoring and flow measurements in your compressed air system. The compressed air meter can also be used to carry out a peak load analysis in order to determine whether you are generating compressed air of sufficient capacity. Overall, these measures can help you find potential for savings or prevent unnecessary investment costs
