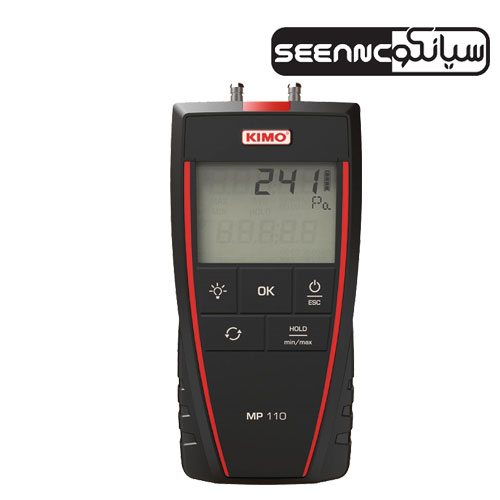

مانومتر

مانومتربرای اندازه گیری فشار گازها ،ازروش مقایسه آنها با فشار هوا وبکمک دستگاه مانومتر استفاده می شود . درلوله U شکل مایعی ریخته می شود که چنانچه چگالی مایع موجود درفشار سنج را بدانیم می توانیم اختلاف فشار بین گاز وجورا محاسبه نماییم.معمولأ درمانومتر از جیوه استفاده می شود . هنگامی که فشار دو گاز در دوحباب برابر است فشار برابر ۷۶۰ میلی متر جیوه (یک جو)خواهد بود.

انواع مختلف مانومتر:

عبارتست از مانومتر U شکل که برای اندازه گیری فشار های کم از صفر تا ۴ اینچ آب و فشارهای زیاد از صفر تا ۴۸ اینچ جیوه مورد استفاده قرار می گیرد.

مانومتر مخزن دار که برای اندازه گیری فشارهای کم تا ۱۲ اینچ آب و فشارهای زیاد تا ۴۸ اینچ جیوه استفاده می شود.

مانو متر مایل که جهت اندازه گیری فشار های کم تا ۰٫۵ اینچ آب مورد استفاده قرار میگیرد.

مانومتراکسیژن



مانومتر دوزمانه



به طور معمول از مانومتر برای مقایسه فشار دو محیط مختلف (که می تواند دو ظرف آب یا داخل و بیرون یک لوله و … باشد) استفاده میشود.اساس کار بر این است که درلوله U شکل مایعی ریخته می شود و این مایع بر اثر اختلاف فشار دارای اختلاف سطح میگردد. چنانچه چگالی مایع موجود در فشار سنج را بدانیم می توانیم اختلاف فشار بین دو طرف را محاسبه نماییم.

به طور معمول در مانومترها از جیوه یا آب (رنگی شده) استفاده میشود، اگر در مانومتر جیوه ای اختلاف سطح دو طرف ۷۶ سانتی متر باشد، میتوان گفت دو طرف به اندازه فشار جو (اتمسفر) اختلاف فشار دارند. جالب است بدانید فشار جو برابر فشار ۱۰ متر آب است.

آیا می دانید چرا در بارومتر و مانومتر از جیوه استفاده میشود ؟

اگر به جای جیوه از مایعات دیگری استفاده شود چون چگالی سایر مایعات از جیوه خیلی کمترند ، باید لوله های شیشه ای با ارتفاع بسیار زیاد انتخاب شود . برای نمونه اگر در بارومتر از آب استفاده شود باید ارتفاع لوله شیشه ای بیش از ۱۰ متر باشد . از طرفی چون فشار بخار جیوه بسیار کم است ، بالای ستون جیوه در لوله شیشه ای را می توان خلاء تقریبا کامل در نظر گرفت . اما مایعات دیگر فشار بخار به نسبت زیادی دارند که بر روی تعیین فشار گاز اثر می گذارد .

کاربرد مانومتر:

از مانومتر U شکل می توان برای اندازه گیری فشار، خلاء یا اختلاف فشار بین دو نقطه استفاده کرد. این روش از جمله ساده‌ترین و در عین حال دقیق ترین روش های اندازه‌گیری فشار است. معمولا از این روش در مواردی که نیاز به مشاهده فشار توسط اپراتور به صورت محلی باشد استفاده می شود.

مانومتر ویکا Manometer Wika

از جمله مهمترین کمیت های مورد اندازه گیری در واحد های صنعتی، کمیت فشار می باشد، بگونه ای که برای تعین نوع تجهیزات ابزار دقیق معمولا یکی از آیتم هایی که همواره مورد سوال است ، فشار سیستم و در نتیجه ماکزیمم فشار قابل تحمل آن می باشد.از این رو همواره نیازمند تجهیزاتی هستیم تا با توجه به شرایط محیطی و استاندارد های مربوط بتوانند فشار سیستم را اعلام کنند و با توجه به آن عمل می کنند…

برای اندازه گیری فشار گاز درون یک ظرف از وسیله ای بنام مانومتر استفاده می شود . مانومتر یک لوله خمیده است که درون آن جیوه قرار دارد . و بر حسب میلیمتر مدرج شده است . در صورتیکه فشار دو طرف لوله با هم برابر باشد ، سطح جیوه در دو لوله یکسان خواهد بود . ولی اگر فشار یک طرف لوله بیشتر باشد ، جیوه دورن لوله جابجا شده و اختلاف سطح جیوه در دوطرف لوله همان اختلاف فشار دو طرف لوله می باشد .

این انیمیشن یک مانومتر را نشان می دهد شما میتوانید فشار داخل بالن های متصل به آنرا تغییر داده و تغییرات سطح جیوه در مانومتر را مشاهده کنید .
