صدا سنج (Sound Level Meter)

صدا سنج وسیله ای است که به منظور اندازه گیری شدت صوت و نمایش مقدار اندازه گیری شده به کاربر بکار می رود. معمولا صدا سنج ها دارای یک میکروفون، پردازشگر الکترونیکی و صفحه نمایش می باشد. میکروفون قادر به تشخیص تغییرات کوچک در فشار هوای ناشی از صوت بوده و تغییر آنها را به سیگنال های الکتریکی تبدیل می کند. این سیگنال ها سپس توسط مدار الکترونیکی پردازش شده و نمایشگر میزان سطح صدا را بر حسب دسی بل نمایش می دهد. صدا سنج ها کاربردهای فراوانی در صنایع مختلف از جمله صداشناسی و تحلیل صوت، صنایع ماشین سازی ، حمل و نقل، محیط زیست، پزشکی و… کاربرد دارد.

 ساختار صدا سنج



صوت

صوت ارتعاش یا موجی است که از یک وسیله قابل ارتجاع متصاعد می‌شود. سرعت صوت، فاصله‌ای‌ست که یک موج صوتی در مدت زمان یک ثانیه در یک سیال می‌پیماید. سرعت صوت مشخص می‌کند که این موج در بازهٔ مشخصی از زمان چه مسافتی را طی می‌کند. اندازه گیری صدا در بسیاری از صنایع به منظور حفاظت شنوایی و کنترل صدا بسیار حائز اهمیت می باشد، برای این منظور از صدا سنج ها و یا صوت سنج ها استفاده می شود.
صداسنج ها میزان صدای تولید شده را اندازه گیری و برروی صفحه نمایشLCD نمایش می دهد . میزان صدا بر حسب dB و همچنین به صورت کد های رنگی روشن بر روی صفحه نمایش داده میشود .کاربر میتواند میزان صدا را برنامه ریزی کند به صورتیکه اگر صدا شدت یافت چراغهای LEDاز رنگ سبز به قرمز تغییر یابد و عبارت OVERبر روی صفحه نمایش نشان داده شود.

انواع صدا سنج

صوت سنج ها با توجه به نوع کاربرد به انواع تراز سنج صوت، صدا سنج از نوع جمع شونده و دوزیمتر تقسیم می شوند که در ادامه به بررسی آنها می پردازیم:

1-تراز سنج صوت (SLM=Sound Level Meter)

این دستگاه برای اندازه گیری تراز فشار صوت طراحی شده است. هرچند که قابلیت و توانایی ترازسنجهای صوتی متنوع است اما به طور کلی هر تراز سنج صوت حداقل دارای یک میکروفون، مدارهای الکترونیکی و صفحه نمایش می باشد. SLM تراز فشار صوت را در یک لحظه در یک موقعیت خاص اندازه گیری می کند.
برای اندازه گیری صدا با استفاده از تراز سنج صوت، صدا سنج را در امتداد بازو در ارتفاع گوش افرادی که در معرض سروصدا هستند قرار دهید. در بیشتر صدا سنج ها، موقعیت میکروفون نسبت به منبع صوت چندان اهمیت ندارد. در دستورالعمل مربوط به هر دستگاه در مورد چگونگی قرار گرفتن میکروفون توضیح داده شده است. صدا سنج را باید قبل و بعد از هر بار استفاده کالیبره کرد. در دستورالعمل دستگاه نحوه کالیبراسیون شرح داده شده است.
در بیشتر صدا سنج ها میزان صدا در وضعیت پاسخ سریع (Fast) یا کند (Slow) قابل اندازه گیری است.
میزان پاسخ دهی، مدت زمانی است که دستگاه قبل از نمایش تراز صوت روی صفحه توانایی محاسبه میانگین را دارد. عموما اندازه گیری تراز صوتی محیط کار در وضعیت پاسخ کند (Slow) انجام می گیرد.

انواع تراز سنج های صوت (SLM)

صدا سنج ها را بر اساس استاندارد IEC 61672-1:2002 و بر حسب میزان دقت شان به دو دسته کلی کلاس 1و 2 تقسیم می کنند. صداسنج کلاس یک دقیق تر از نوع کلاس دو می باشد.
تراز سنج های کلاس یک: این نوع تراز سنج ها بسیار دقیق بوده و دارای بالاترین کیفیت و کمترین خطا می باشند و در مباحث مهندسی آکوستیک، کارهای آزمایشگاهی و تحقیقاتی بکار می رود.
تراز سنج های کلاس دو: این نوع صداسنج ها برای اندازه گیری در صدا در محیط های کاری و صنایع قابل استفاده می باشند که نسبت به نوع اول دقت کمتری دارند. هیچگونه صدا سنجی با دقت کمتر از صدا سنج نوع دوم نباید جهت اندازه گیری صدای محیط کار بکار رود.
یک صدا سنج معمولی (SLM) فقط صدای لحظه ای را اندازه گیری می کند و برای محیط های کاری با تراز صدای یکنواخت مناسب می باشد. اما در محیط های کاری با صدای ضربه ای، غیر یکنواخت و متغیر، استفاده از صدا سنج معمولی جهت تعیین میانگین مواجهه فردی با سرو صدا در یک شیفت کاری صحیح نمی باشد. بهترین روش اندازه گیری میزان مواجهه فردی استفاده از دوزیمتر صدا می باشد.

2- صوت سنج انتگرالی (ISLM= Integrating Sound Level Meter)

این دستگاه شبیه دزیمتر می باشد و تراز معادل مواجهه صوت را در یک دوره زمانی اندازه گیری می کند. البته، این دستگاه میزان مواجهه فرد با صدا را مشخص نمی کند زیرا مثل SLM دستی می باشد و امکان اتصال به بدن را ندارد.
ISLM تراز معادل صدا را در موقعیت خاص اندازه گیری می کند حتی اگر تراز صدا مرتباً تغییر کند، این دستگاه یک عدد بعنوان تراز معادل صوت را نشان می دهد.

3-دزیمتر صدا (NOISE DOSIMETER)

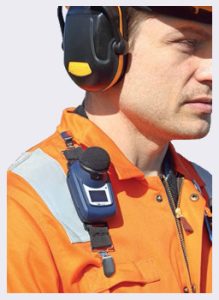

در اندازه گیری و ارزیابی میزان مواجهه کارگر با صدای محیط کار دقیق ترین روش دوزیمتری است. دستگاه دزیمتر صدا، کوچک، سبک و قابل اتصال به فرد می باشد. (به کمر فرد متصل می شود) و میکروفون آن به یقه در نزدیکی گوش متصل می گردد. چون در این روش کلیه زمان های مواجهه کارگر با ترازهای مختلف در طول شیفت محاسبه و با استفاده از تراز معادل دوز دریافتی کارگر در یک شیفت کاری اندازه گیری می شود، این روش برای بررسی میزان مواجهه فرد در طول یک شیفت بسیار دقیق می باشد. برخی منابع به جای کلمه دوزیمتر از دستگاه سنجش مواجهه فردی استفاده کرده اند.

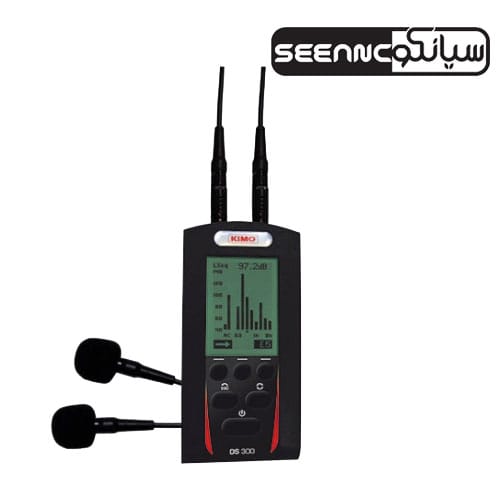

 نویز متر پرتابل سیانکو

در انتخاب و خرید یک صدا سنج به موارد زیر توجه فرمایید:

• دقت اندازه گیری
• محدوده فرکانس
• دامنه دینامیک
• محدوده اندازه گیری صوت
شبکه های اندازه گیری :A,B,C,D,Lin
• زمان اندازه گیری
• نوع دستی و اتوماتیک
• نوع نمایشگر و دقت آن
• قابلیت اتصال به کامپیوتر و ذخیره اطلاعات
