مولتی متر دیجیتال و ویژگی های آن

مولتی متر های دیجیتال همان طور که در تحقیقات قبلی بیان شد امروزی ترین نوع از تجهیزات اندازه گیری پارامتر های الکتریکی هستند مولتی متر ها به مرور زمان در زمینه دقت، نمایش مقادیر و ارتباط با سایر تجهیزات مرتبط و … پیشرفت کرده اند مدل های اولیه با وجود اندازه بزرگ و سنگین فقط توانایی اندازه گیری سه پارامتر اساسی جریان ولتاژ و مقاومت را داشتند.

مولتی متر های دیجیتال حرفه ای و پیشرفته امروزی در کنار اندازه گیری ولتاژ و جریان در بازه های اندازه گیری مختلف مقاومت را در محدوده میلی اهم تا مگا اهم با دقت بسیار بالا اندازه گیری می کنند. اندازه گیری سایر پارامتر های الکتریکی نظیر فرکانس و دیوتی سایکل اندازه گیری ظرفیت خازنی و کنداکتانس، تست اتصال کوتاه ، پیوستگی سیم ها و دیود ، ترانزیستور و … سایر ویژگی های اساسی گنجانده شده مولتی متر هاست.

fluke-digital-multimeter-

با پیشرفت روز افزون تکنولوژی، پروسسورها و میکرو کنترلر ها نقش اساسی و مهمی در مدیریت عملکرد کلیه لوازم الکترونیکی ایفا نمودند مولتی متر ها نیز از این تکنولوژی بهره جستند و به کلی از نظر ابعاد و کارایی متحول شدند این تجهیزات قادرند به طور بی سیم با سایر اندازه گیر ها ارتباط برقرار کنند و تحلیل خوبی از شرایط و کارایی دستگاه ارائه دهند اندازه گیری پارامتر های محیطی نظیر دما و رطوبت نیز ویژگی مهم دیگریست که در مولتی متر های دیجیتال پیشرفته امروزی وجود دارد. دما و رطوبت یکی از مهمترین عوامل در کاهش یا افزایش طول عمر قطعات الکترونیکی محسوب می شود.

اندازه گیری ولتاژ در مولتی دیجیتال

مولتی متر های دیجیتال حرفه ای قابلیت اندازه گیری ولتاژ متناوب و DC را به طور توامان دارا هستند برای این کار در اکثر مولتیمتر ها کلید سلکتوری را بر روی ولتاژ مورد نظر تنظیم کنید رابط  را به کانکتور های مربوطه متصل کنید سپس مطابق با شکل زیر ولتاژ مورد نظر را اندازه گیری کنید. در اکثر مولتی متر ها در هنگام اندازه گیری ولتاژ AC فرکانس کاری این ولتاژ نیز بر روی صفحه نمایش ظاهر می شود

مولتی متر دیجیتال سیانکو دات کام مولتی متر دیجیتال نمایندگی فلوک آمریکا

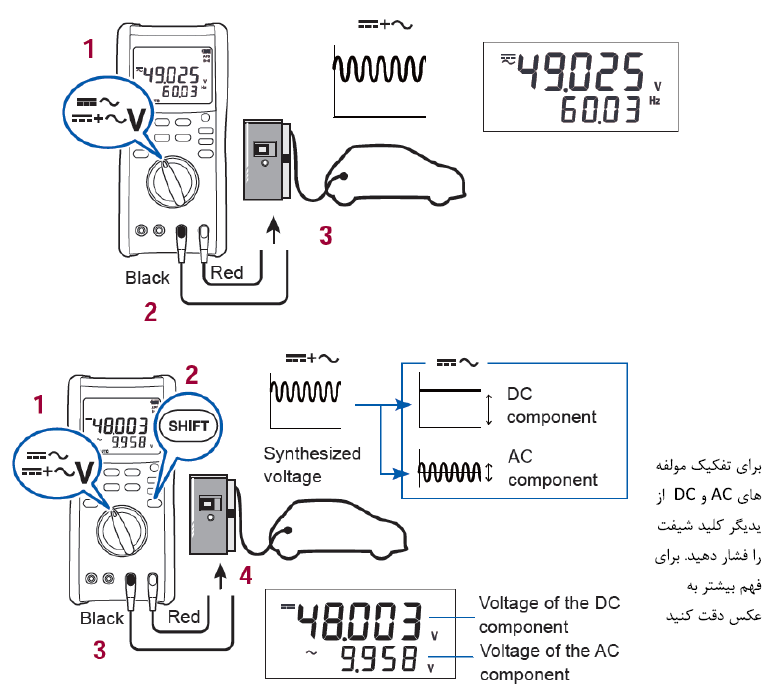

برخی دیگر از این تجهیزات قابلیت اندازه گیری جمع آثار و همنهشتی AC  و DC  را باهم دارند که می توانید در شکل زیر این قابلیت را مشاهده کرد

مولتی متر دیجیتال نمایندگی هیوکی

اندازه گیری جریان متناوب و مستقیم

برای اندازه گیری جریان مطابق با روند قبلی سلکتور را بر روی پارامتر مورد نظر تنظیم کنید پراب های مخصوص را به ترمینال متصل کنید مطابق با شکل زیر جریان را در محدوده های مختلف اندازه گیری کنید. برای اندازه گیری جریان های بالا تمامی مولتی متر های دیجیتال حرفه ای دارای قایلبت اتصال کلمپ متر یا مولتی متر انبری می باشند که در تصاویر زیر دو نمونه از این مدل ها را مشاهده می کنید



 نمایندگی فروش انواع مولتی متر فلوک هیوکی و ... مولتی متر انبری فلوک و هیوکی

اندازه گیری مقاومت توسط مولتی متر دیجیتال بر حسب اهم و میلی اهم

برای اندازه گیری مقاومت توسط مولتی متر های معمولی پیرامون سلکتور رنج های اندازه گیری مقاومت تقسیم بندی شده اند و با تنظیم این محدوده دقت اندازه گیری به حداکثر میزان مورد پشتیبانی دستگاه می رسد اما در مدل های حرفه ای ساخته شده در کمپانی های بزرگ فلوک آمریکا و هیوکی  ژاپن و … محدوده های اندازه گیری به صورت خودکار در مقیاس های میلی اهم، اهم، کیلو اهم و مگا اندازه گیری می شود

 میلی اهم متر

برای مشاهده آموزش کامل فارسی کار با مولتی متر های دیجیتال انبری و حرفه ای  true RMS به صفحه زیر مراجعه کنید.
