کلید کامپکت NS نمایندگی اشنایدر الکتریک مدل ComPact NS 33472MM2

کلید کامپکت NS نمایندگی اشنایدر الکتریک مدل ComPact NS 33472MM2

Circuit breakers compact ns 33472MM2

کلید قطع کننده NS مدل Schneider ComPact NS 33472MM2 یک کلید قطع کننده صنعتی مبتنی بر مدار MCCB با واحد های کنترل MicroLogic می باشد که برای کنترل توان و انرژی مدار های سه فاز استفاده می شود. این تجهیز توانایی پوشش جریان 1000 آمپر را دارا می باشد.

برند : SCHNIDER / FRANCE
کد محصول : 31067
آخرین بروزرسانی : 9 ژانویه 2021 در 10:15 ق.ظ

    معرفی خرید و قیمت کلید کامپکت NS نمایندگی اشنایدر الکتریک مدل ComPact NS 33472MM2

    کلید قطع کننده NS مدل Schneider ComPact NS 33472MM2 یک کلید قطع کننده صنعتی مبتنی بر مدار MCCB با واحد های کنترل MicroLogic می باشد که برای کنترل توان و انرژی مدار های سه فاز استفاده می شود. این تجهیز توانایی پوشش جریان 1000 آمپر را دارا می باشد. کلید های کامپکت 33472MM2 اشنایدر علاوه بر توابع کنترل و تحلیل پارامتر ها توانایی اندازه گیری را نیز دارا می باشند. این کلید ها می توان جهت اطمینان از عملکرد سوئیچ های تغییر منبع ( TransferPact ) استفاده کرد . کلید های کامپکت مجهز به واحد قطع کننده قابل تعویض در کنار واحد های اندازه گیری و سایر موارد حفاظتی استاندارد مدار کامل کنترلی سه فاز تجهیزات صنعتی را تشکیل می دهند

    ویژگی های کلید کامپکت NS اشنایدر الکتریک مدل ComPact NS 33472MM2

    • انعطاف پذیری بالا در نصب در هر موقعیت ، تابلو یا دیوار
    • اتصال ثایت و فیکس
    • دارای مدار Micrologic 2.0 trip unit
    • دارای سه پل و پل های محافظتی

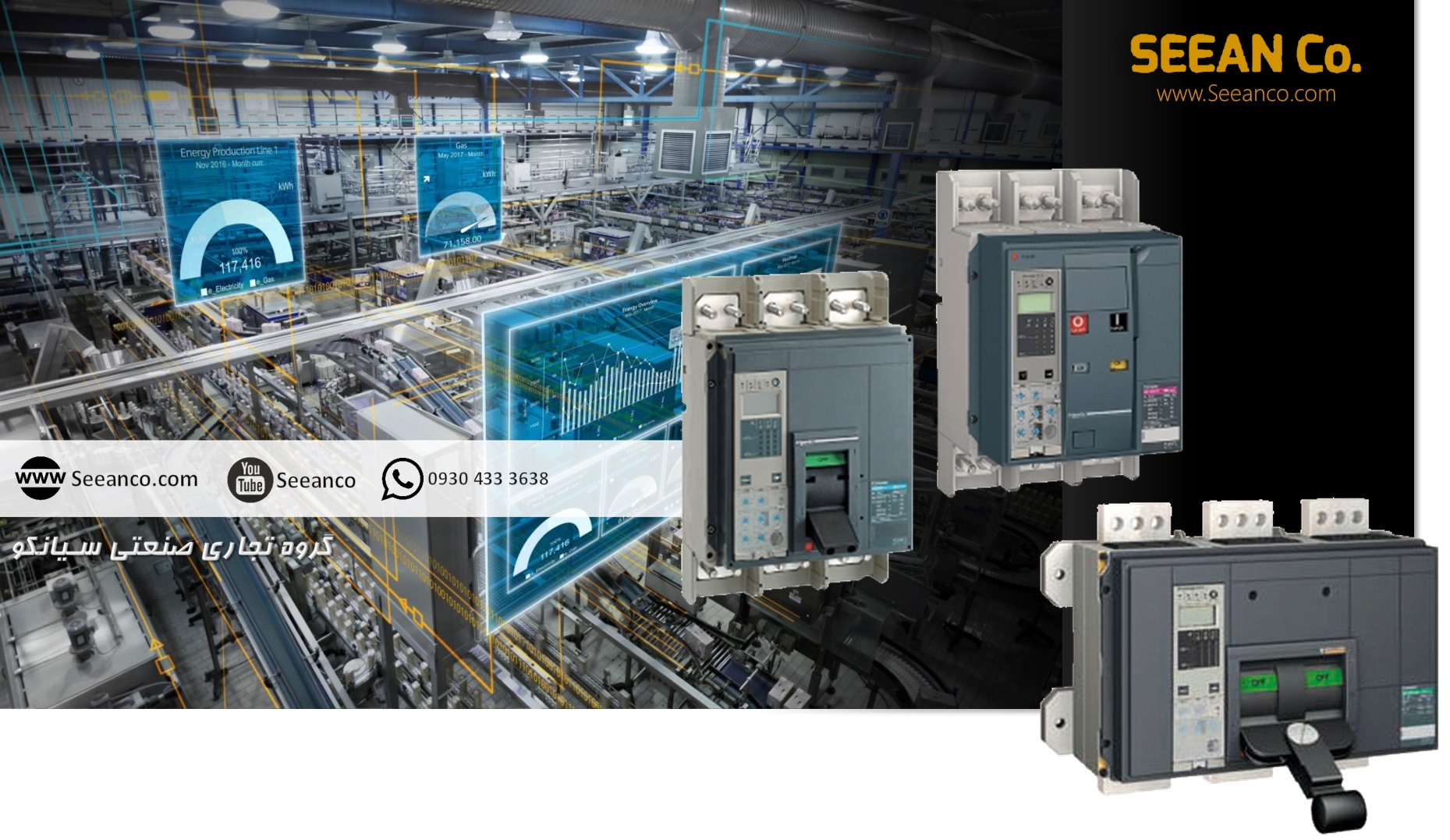

    کلید کامپکت NS نمایندگی اشنایدر الکتریک

    جدول مشخصات کلید کامپکت NS اشنایدر الکتریک مدل ComPact NS 33472MM2

    سری ComPact NS
    محصول ComPact NS630b…1600
    نام کوتاه و پارت نامبر Compact NS1000N-33472MM2
    محصول Circuit breaker
    کاربرد دستگاه Distribution
    تعداد پل ها 3P
    مشخصات پل های محافظتی 3d
    (In) نرخ جریان در 65 °C 1000 A at 50 °C
    [Ue] نرخ ولتاژ کاری 690 V AC 50/60 Hz
    نوع شبکه AC
    فرکانس شبکه 50/60 Hz
    ایزولاسیون Yes conforming to EN/IEC 60947-2
    رده استفاده Category B
    [Icu] نرخ جریان ظرفیت اتصال کوتاه 30 kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2
    50 kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
    50 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
    85 kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
    40 kA Icu at 500/525 V AC 50/60 Hz conforming to IEC 60947-2
    سطح استفاده N 50 kA 415 V AC
    نام واحد قطع کننده (trip unit) Micrologic 2.0
    تکنولوژی واحد قطع کننده Electronic
    عملکرد محافظتی واحد قطع کننده LI
    نوع کنترل Rotary handle
    Toggle
    نحوه اتصال مدار قطع کننده Fixed



    [Ui] نرخ ایزولاسیون ولتاژ 800 V AC 50/60 Hz conforming to IEC 60947-2
    [Uimp] نرخ ضربه ولتاژ 8 kV conforming to IEC 60947-2
    [Ics] نرخ ظرفیت قطع اتصال کوتاه 30 kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2
    40 kA at 500/525 V AC 50/60 Hz conforming to IEC 60947-2
    50 kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
    50 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
    50 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2
    [Icw] نرخ جریان در زمان اتصال کوتاه 19.2 kA 1 s conforming to IEC 60947-2
    دوره مکانیکی 10000 cycles
    دوره زمانی الکتریکال 2000 cycles at 690 V In
    4000 cycles at 690 V In/2
    5000 cycles at 440 V In
    6000 cycles at 440 V In/2
    توان مصرفی از دست رفته 22 W
    نوع نصب Backplate
    اتصالات رویه Front
    اتصالات پشت Front
    اتصال گام 70 mm
    نوع محافظت L : for overload protection (long time)
    I : for instantaneous short-circuit protection
    نرخ کاری واحد قطع کننده 1000 A at 50 °C
    Long-time pick-up adjustment type Ir (thermal protection) Adjustable 9 settings
    [Ir] long-time protection pick-up adjustment range 0.4…1 x In
    Long-time protection delay adjustment type tr Adjustable 9 settings
    [tr] long-time protection delay adjustment range 12.5…600 s at 1.5 x Ir
    0.5…24 s at 6 x Ir
    0.7…16.6 s at 7.2 x Ir
    حافظه گرمایی 20 mn
    Instantaneous protection pick-up adjustment type Ii Adjustable
    [Ii] instantaneous protection pick-up adjustment range 1.5…10 x Ir
    محافظت اتصال به زمین Without
    کنتاکت های مجاورتی 1 NO/NC
    سیگنالینگ محلی 4 LEDs (red) for fault indication
    1 LED (yellow) for overload
    عرض (W) 210 mm
    ارتفاع (H) 327 mm
    عمق (D) 147 mm
    وزن 14 kg



    استاندارد ها EN/IEC 60947-2
    تاییدیه محصول ASEFA
    ASTA
    میزان آلودگی 3 conforming to IEC 60947
    IP درجه محافظت IP40 conforming to IEC 60529
    IK درجه محافظت IK07 conforming to EN 50102
    دمای کاری -25…70 °C
    مقاومت دمایی -50…85 °C
    رطوبت نسبی 0…95 %
    ارتفاع کاری 0…2000 m without derating
    2000 m…5000 m with derating
