آموزش فارسی کار با مولتی متر دیجیتال هیوکی 4281 HIOKI

آموزش مولتی متر دیجیتال هیوکی 4281 HIOKI

در این تحقیق سعی شده است تا آموزش مولتی متر 4281 را به صورت فارسی در قالب متن و فیلم برای شما آماده کنیم. این مقاله شامل دو بخش است. بخش دیگر که تکمیل کننده این راهنما هست، با نام آموزش کار با مولتی متر هیوکی DT4282 در همین سایت انتشار یافته است.

• تذکر: اندازه گیری ولتاژ و تست بازر و اندازه گیری مقاومت در بخش فوق قرار دارد.

به طور خلاصه برای اندازه گیری کمیت های ولتاژ AC و DC  همچنین ترکیب و تفکیک مولفه های ولتاژ تشخیص پیوستگی اتصال سیم ها و اتصال کوتاه مسیرهای عبور مدارات الکترونیکی تست مقاومت و دیودها مختلف کلید سلکتوری را در حالت مورد نظر قرار دهید. سپس کانکتور رابط های قرمز رنگ و مشکی را به دستگاه متصل کنید. اکنون مولتی متر دیجیتال هیوکی شما آماده اندازه گیری مقادیر دلخواه انتخاب شده است. در هر مرحله با فشردن کلید رنج می توانید دقت اندازه گیری کمیت ها را تغییر داد.

فیلم آموزش کار با مولتی متر دیجیتال 4281 HIOKI

برای مشاهده لیست قیمت و خرید مولتی متر های دیجیتال به روز شده در فروشگاه سیانکو بر روی لینک آبی رنگ کلیک کنید.

اندازه گیری دما به کمک پروب ترموکوپل نوع K در مولتی متر دیجیتال هیوکی

برای اندازه دما ابتدا کلید گردان را برروی علامت Ω (مقاومت) قرار دهید، سپس با فشردن دکمه SHIFT حالت اندازه گیری دما را انتخاب کنید. بعد از انجام مراحل ذکر شده کانکتور  DT4910 مخصوص ترموکوپل را به صورت صحیح به حفره های مشخص شده مطابق با شکل متصل کنید. به هنگام اتصال صحیح و تشخیص مولتی متر در اتصال ترموکوپل واژه OPEn روی صفحه نمایش ظاهر می شود حالا دستگاه آماده اندازه گیری دما در اطراف یا در تماس با ترموکوپل است.

اندازه گیری ظرفیت خازنی توسط مولتی متر دیجیتال HIOKI DT4281

سلکتور را روی علامت خازن مطابق با شکل زیر قرار دهید. سپس پروب ها را به پایه های خازن وصل کنید. (برای اندازه گیری ظرفیت در خازن های الکترولیتی که دارای پلاریته مثبت و منفی هستند رابط قرمز رنگ را به پلاریته مثبت و رابط مشکی رنگ را به پلاریته منفی متصل کنید.)

تذکر: دقت کنید، اندازه گیری مقدار ظرفیت خازن روی مدار ها امکان پذیر نیست. و ممکن است عدد نمایش داده شده ناشی از تاثیرات مدار  یا برآیند المان ها باشد.

اندازه گیری هدایت الکتریکی به وسیله مولتی متر دیجیتال

کنداکتانس (هدایت الکتریکی المان مدار) به قسمت حقیقی از معادله ادمیتانس گفته می شود که در حالت حقیقی با نادیده گرفتن قسمت موهومی به صورت G=1/R نمایش داده می شود.

Y=1/Z=1/(R+jX)=G+jB

دقت کنید: واحد اندازه گیری این کمیت نانو زیمنس nS است. به عنوان مثال داریم.

در هنگام اندازه گیری هدایت الکتریکی یک مقاومت 50 مگا اهمی برابر G=1/50MΩ=20nS است.

برای اندازه گیری پارامتر هدایت الکتریکی با مولتی متر DT4281 مطابق شکل سلکتور را در حالت اندازه گیری خازن قرار داده سپس کلید SHIFT را فشار دهید. در این حالت مولتی متر دیجیتال آماده اندازه گیری کمیت کنداکتانس برحسب نانو زیمنس است.

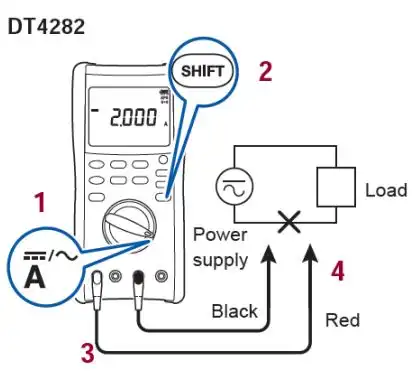

اندازه گیری جریان به وسیله مولتی متر دیجیتال هیوکی

جهت اندازه گیری جریان توسط مولتی متر دیجیتال دقت کنید که اتصال رابط ها بایستی به صورت سری برقرار شود.

برای اندازه گیری مقادیر جریان در رنج های مختلف کلید سلکتوری را در حالت مورد نظر قرار دهید و در هر مرحله با فشردن کلید شیفت روی مولتی متر دیجیتال هیوکی حالت را از DC به AC تغییر دهید.

اندازه گیری میکرو آمپر توسط مولتی متر

برای اندازه گیری کمیت میکرو آمپر مطابق با عکس زیر کلید سلکتوری را در حالت اندازه گیری میکرو آمپر قرار دهید. مشاهده می کنید که به هنگام چرخاندن سلکتور حفره مورد نظر باز می شود. ( دقت کنید به هنگام چرخاندن سلکتور، کانکتور قرمز رنگ داخل حفره نباشد چون احتمال شکستگی و آسیب به کلید سلکتوری در اثر سفت بودن کلید وجود دارد.) حال رابط های اندازه گیری را در جای خود مستقر کنید. توجه کنید، مولتی متر دیجیتال هیوکی در حالت پیش فرض در حال اندازه گیری جریان DC است. در هر مرحله برای اندازه گیری مقادیر متناوب جریان کلید شیفت را فشار دهید.

اندازه گیری جریان متناوب با مولتی متر هیوکی

مجددا پراب قرمز رنگ را از حرفه خارج  کنید کلید سلکتوری را در حالت آمپر مطابق با شکل قرار دهید. حرفه مورد نظر برای قرار گیری رابط باز می شود، کنکتور را متصل کنید اکنون مولتی متر دیجیتال آماده اندازه گیری است. برای اندازه گیری مقادیر متناوب کلید شیفت را فشار دهید.

• تذکر: همان طور که در تصویر مشاهده می کنید، این قابلیت در DT4282 گنجانده شده است.

 اندازه گیری جریان میلی آمپر با مولتی متر

جهت اندازه گیری مقادیر میلی آمپر مطابق با  دستور العمل  موجود در عکس عمل کنید.

کاربرد کلمپ آمپر متر در مولتی متر دیجیتال هیوکی DT4281

اندازه گیری جریان به کمک گیره کلمپی یکی از ویژگی های منحصر به فرد مولتی متر دیجیتال هیوکی DT4281 است که طراحان بر روی این مولتی متر دیجیتال پیشرفته قرار داده اند. جهت استفاده از این خاصیت ابتدا سلکتور را در حالت اندازه گیری ولتاژ AC  تنظیم کنید. سپس کلید شیفت را فشار دید. به هنگام فشار دادن کلید شیفت علامت کلمپ برای روی صفح نمایش ظاهر می شود در مرحله بعد کانکتور تبدیل دو سر مخصوص اتصال را به حفره های مشخص شده متصل کنید. مرحله بعدی پراب کلمپ را به تبدیل متصل کنید

حالا  با تغییر رنج روی کلمپ  مطابق با شکل رنج اندازه گیری آمپر سنج تغییر می کند. و دستگاه آماده استفاده است.

در هنگام استفاده از کلمپ آمپر مترها نحوه صحیح قرار گیری سیم در داخل کلمپ دقت کنید.

برای دانلود فایل PDF  راهنمای کامل  کار با مولتی متر دیجیتال هیوکی DT4281  بر روی لینک مربوطه کلیک کنید.
