کیت مانیتورینگ توان سه فاز فلوک آمریکا Fluke 3540 fc
Fluke 3540 FC Three-Phase Power Monitor and Condition Monitoring Kit

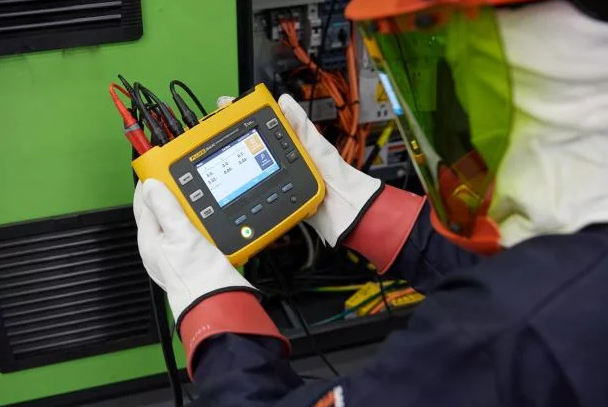

دستگاه مانیتورینگ توان سه فاز Fluke 3540 FC و کیت تجهیزات پایش توان ابزاری برای بررسی متغیرهای اصلی الکتریکی نظیر جریان ، ولتاژ ، فرکانس و مصرف انرژی در هنگام راه اندازی، کار و حتی اضافه بار ماشین آلات صنعتی می باشد
معرفی و خرید دستگاه مانیتورینگ توان سه فاز فلوک آمریکا مدل Fluke 3540fc
دستگاه مانیتورینگ توان سه فاز Fluke 3540 FC و کیت تجهیزات پایش توان ابزاری برای بررسی متغیرهای اصلی الکتریکی نظیر جریان ، ولتاژ ، فرکانس و مصرف انرژی در هنگام راه اندازی، کار و حتی اضافه بار ماشین آلات صنعتی می باشد این تجهیز دارای صفحه نمایش بزرگ برای بررسی بهتر عملکرد یا مشکلات می باشد
کیت و دستگاه مانیتورینگ توان سه فاز فلوک 3540fc ابزاری قابل حمل و مناسب برای پایش توان از راه دور می باشد. با استفاده از این دستگاه مقادیر توان و پارامترهای اساسی الکتریکی را از فاصله ایمن مشاهده کنید و به صورت بی سیم مقادیر ریل تایم قدرت را جمع آوری کنید و تصمیمات مبتنی بر داده ها را اتخاذ نمایید
ویژگی های فنی کیت مانیتورینگ توان سه فاز مدل Fluke 3540fc
مناسب برای بارهای منفرد ، تقسیم شده یا سه فاز
قابلیت اندازه گیری ولتاژ ، جریان و فرکانس
اندازه گیری توان اکتیو، توان راکتیو و ضریب توان
اندازه گیری اعوجاج کامل هارمونیک
قابلیت جمع آوری داده های به صورت بی سیم یا حافظه داخلی
کنترل از راه دور داده های متغیر توان واقعی
قابلیت نمایش داده ها با استفاده از نرم افزار به صورت نمودار سازی و تجسمی
دارای آلارم های کنترلی
قابلیت اتصال به باتری ، منبع تغذیه یا برق از خط در حال اندازه گیری
ابعاد کوچک و قابل حمل
جدول مشخصات فنی کیت مانیتورینگ توان سه فاز مدل Fluke 3540fc
مشخصات الکتریکی
توپولوژی های تک فاز و سه فاز
Wiring configurations
1-Φ, 1-Φ IT, Split-phase, 3-Φ wye, 3-Φ wye IT, 3-Φ wye balanced, 3-Φ delta, 3-Φ Aron/Blondel (2-element delta), 3-Φ delta open leg, 3-Φ high leg delta, 3-Φ delta balanced. Currents only (load studies)
ولتاژ ورودی
تعداد ورودی ها
4 (3 phases and neutral)
ماکزیمم ولتاژ ورودی
1000 Vrms (1700 Vpk) phase to neutral
امپدانس ورودی
10 MΩ each phase to neutral
پهنای باند
42.5 Hz to 3.5 kHz
مقیاس
1:1, variable
ورودی های جریان
تعداد ورودی ها
3, mode selected automatically for attached sensor
جریان خروسی سنسور ولتاژ
Clamp
500 mVrms / 50 mVrms; CF 2.8
Rogowski coil
150 mVrms/15 mVrms at 50 Hz, 180 mVrms/18 mVrms at 60 Hz; CF 4; all at nominal probe range
پهنای باند(-3 dB)
42.5 Hz to 3.5 kHz
مقیاس
1:1 and variable
استخراج داده
وضوح
16-bit synchronous sampling
فرکانس های نمونه برداری
10.24 kHz at 50/60Hz, synchronized to mains frequency
سیگنال فرکانس ورودی
Mains 50/60 Hz (42.5 to 69 Hz)
ذخیره سازی داده
Internal flash memory (not user replaceable)
اندازه حافظه
Typical 1 offline logging session of 1 week with 1 second intervals. The number of possible logging sessions and logging period depends on user requirements.
پارامترهای قابل اندازه گیری
Voltage, current, frequency, THD V, THD A, power, power factor, fundamental power, DPF
میانگین زمان بین اندازه گیری ها
1 s
هارمونیک عمومی
THD for voltage and current is calculated on 25 harmonics
محاسبه مقادیر مینیمم و ماکزیمم زمان ها
ولتاژ
Full cycle RMS (20 ms at 50 Hz, 16.7 ms at 60 HZ)
جریان
Half cycle RMS (10 ms at 50 Hz, 8.3 ms at 60 Hz)
توان
200 ms
اینترفیس
USB-A
Firmware updates, max. supply current: 120 mA
وای فای
مد های قابل پشیبانی
Direct connection and connection to infrastructure
امنیت
WPA2-AES with pre-shared key
منبع تغذیه
محدوده ولتاژ
Nominal 100 V to 500 V (85 V min to 550 V max) using safety plug input
تغذیه شبکه
Nominal 100 V to 240 V (85 V min to 265 V max) using IEC 60320 C7 input
توان مصرفی
Maximum 50 VA (max. 15 VA when powered using IEC 60320 input)
تغذیه اضطراری
<0.3 W only when powered using IEC 60320 input
راندمان
≥68.2 % (in accordance with energy efficiency regulations)
