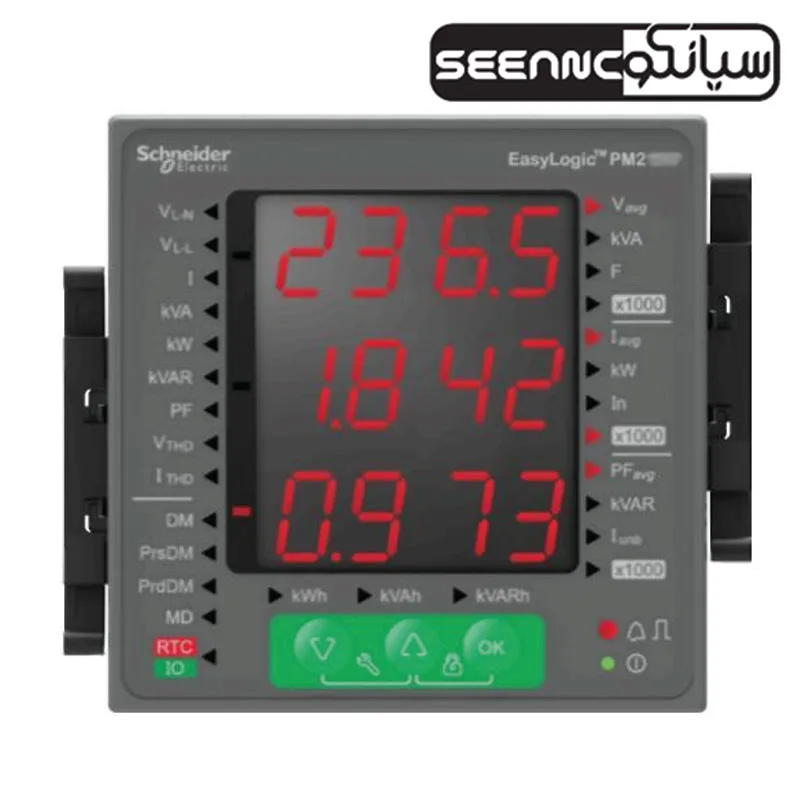

پاورمتر تابلویی دیجیتال اشنایدر الکتریک مدل EasyLogic PM2110

پاورمتر تابلویی دیجیتال اشنایدر الکتریک مدل EasyLogic PM2110

EasyLogic PM2110, Power & Energy meter, Total Harmonic, LED, Pulse, class 1

پاورمتر تابلویی مولتی فانکشن اشنایدر سری Schneider Pm2000 Series با کلاس دقت بالا تمام قابلیت های اندازه گیری مورد نیاز برای بررسی و مدیریت تجهیزات و دستگاه های الکتریکی نصب شده در یک محیط کاملا صنعتی را دارا هستند و می توانند این اطلاعات را در قالب دو نمایشگر شامل LED اعلام وضعیت و صفحه نمایش کریستالی LCD در اختیار تکنسین برق دستگاه قرار دهند.

برند :
کد محصول : 27036
آخرین بروزرسانی : 19 ژانویه 2020 در 2:51 ب.ظ

    اطلاعات تکمیلی و الکتریکال پاورمتر تابلویی دیجیتال اشنایدر الکتریک مدل EasyLogic PM2110
    کاربرد دستگاه پاورمتر Power monitoring
    Sub billing
    آنالیز کیفیت توان total harmonic distortion
    نوع پارامتر های قابل اندازه گیری Total current harmonic distortion THD (I) per phase
    Total voltage harmonic distortion THD (U) per phase
    Apparent energy total
    Active and reactive energy total
    Apparent power total
    Active and reactive power total
    Current average
    Voltage average
    Frequency average
    Power factor average
    نوع پارامتر ها Peak demand power PM, QM, SM
    Apparent power S, S1, S2, S3
    Current I, I1, I2, I3
    Reactive power Q, Q1, Q2, Q3
    Calculated neutral current
    Voltage U, U21, U32, U13, V, V1, V2, V3
    Peak demand currents
    Unbalance current
    Demand power P, Q, S
    Active power P, P1, P2, P3
    Active, reactive, apparent energy (signed, four quadrant)
    دقت کلاس Class 1 active energy conforming to IEC 62053-21
    Class 1 reactive energy conforming to IEC 62053-24
    دقت اندازه گیری Apparent power +/- 1 %
    Active energy +/- 1 %
    Reactive energy +/- 1 %
    Active power +/- 1 %
    Voltage +/- 0.5 %
    Power factor +/- 0.01
    Current +/- 0.5 %
    Frequency +/- 0.05 %
    جریان قابل اندازه گیری 5…6000 mA
    ولتاژ قابل اندازه گیری 35…480 V AC 50/60 Hz between phases
    20…277 V AC 50/60 Hz between phase and neutral
    480…999000 V AC 50/60 Hz with external VT
    محدوده فرکانس قابل اندازه گیری 45…65 Hz
    [Us] نرخ ولتاژ تغذیه 44…277 V AC 45…65 Hz +/- 10 %
    44…277 V DC +/- 10 %
    فرکانس شبکه 60 Hz
    50 Hz
    زمان گذار 100 ms 120 V AC typical
    400 ms 230 V AC typical
    50 ms 125 V DC typical
    [In] نرخ جریان 5 A
    1 A
    ماکزیمم توان مصرفی در VA 6 VA at 277 V AC
    ماکزیمم توان مصرفی در W 3.3 W (power lines (AC))
    2 W at 277 V (power lines (DC))
    امپدانس ورودی Current (impedance <= 0.3 mOhm)
    Voltage (impedance > 5 MOhm)
    تنظیمات امنیتی و مانع دسترسی Protected by access code
    نوع صفحه نمایش 7 segments LED
    رنگ صفحه نمایش Red
    پیام های صفحه نمایش 3 fields of 4 characters
    اعداد صفحه نمایش 12 digit(s) – 14.2 mm in height
    Demand intervals Configurable from 1 to 60 min
    اطلاعات موجود در صفحه نمایش Demand current (past value)
    Demand current (present value)
    Demand power (past value)
    Demand power (present value)
    Voltage
    Current
    Frequency
    Energy consumption
    Harmonic distortion
    Power factor
    Active power
    Apparent power
    Reactive power
    Unbalanced in %
    نوع کنترل
    3 x button
    سیگنالینگ محلی
    Red LED: output signal 1…9999000 pulse/ k_h (kWh, kVAh, kVARh)
    Green LED: module operating (RUN)
    تعداد ورودی ها
    0
    تعداد خروجی های دستگاه 1 pulse
     پارامترPOP Pulse: 20 ms (5…40 V DC, 20 mA max)1…9999000 pulse/ k_h (kWh, kVAh, kVARh)
    مدت ایمپالس (ضربه)
    20 ms
    پروتکل پورت ارتباطی
    POP
    نرخ نمونه برداری
    64 samples/cycle
    امنیت سایبری دستگاه
    Enable/disable communication ports
    سرویس ارتباطی
    Remote monitoring
    تاییدیه های محصول
    CE conforming to IEC 61010-1
    CULus conforming to UL 61010-1
    CULus conforming to CSA C22.2 No 61010-1
    RCM
    EAC
    C-Tick
    روش نصب
    Clip-on
    موقعیت نصب
    Vertical
    پایه نصب
    Framework
    شرایط نصب تجهیز
    1 x installation guide
    رده اندازه گیری
    Category III 480 V
    Category II 480…600 V
    کلاس عایق الکتریکی
    Double insulation
    Class II
    flame retardance V-0 conforming to UL 94
    ترمینال های ارتباطی
    Current transformer: screw connection (bottom) 6
    Voltage inputs: screw connection (top) 4
    مواد ساخته شده
    Polycarbonate
    عرض 96 mm
    عمق 76.09 mm total:
    61.64 mm embedded:
    ارتفاع 96 mm
    وزن
    300 g
    کد اختصاری  دستگاه پاورمتر
    PM2110
