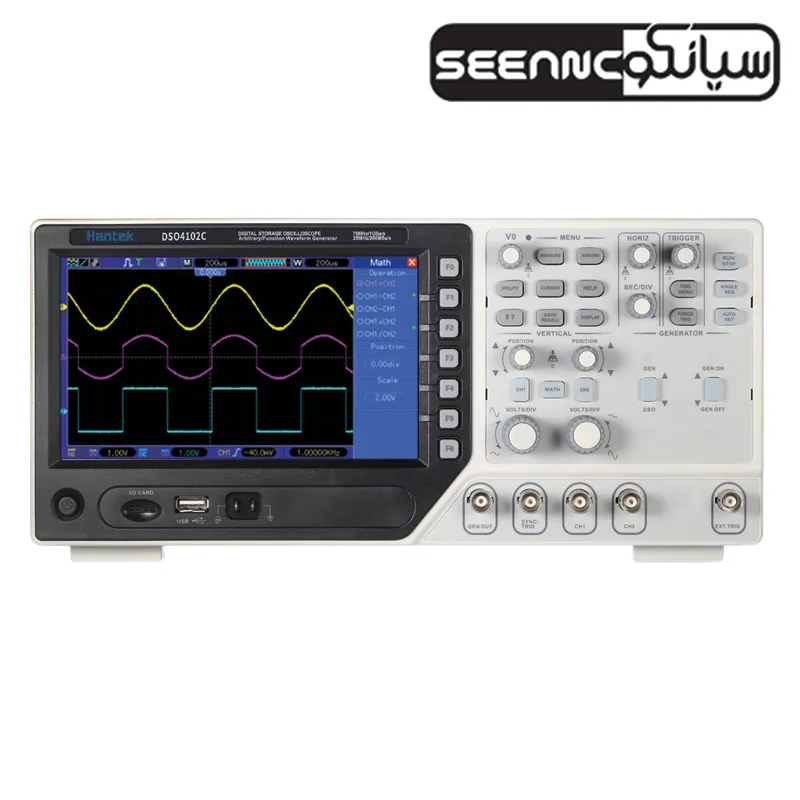

اسیلوسکوپ دیجیتال و فانکشن ژنراتور HANTEK DSO 4042C

اسیلوسکوپ دیجیتال و فانکشن ژنراتور HANTEK DSO 4042C

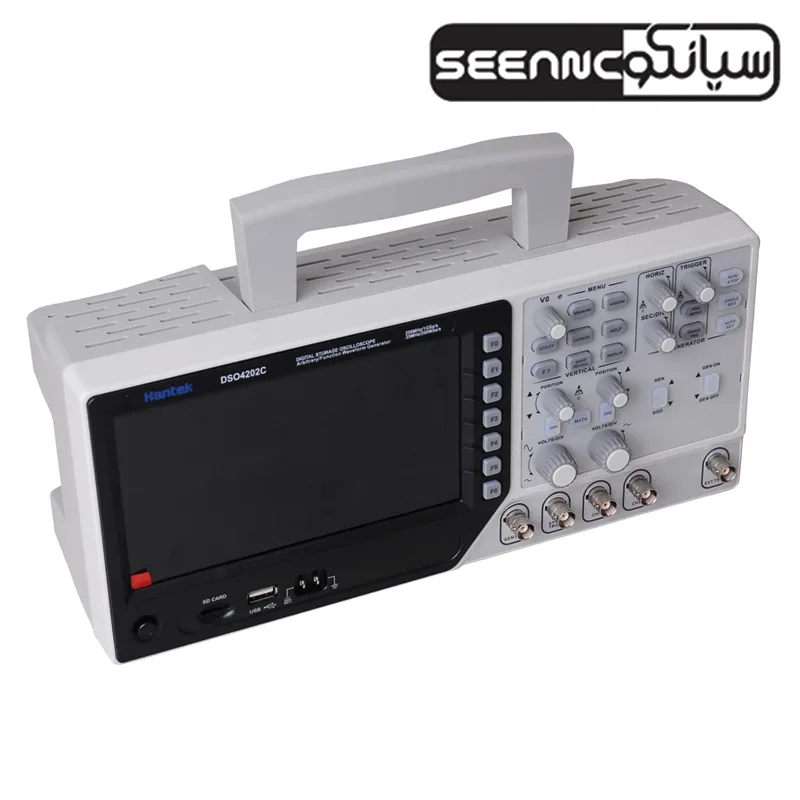

Hantek DSO4202C 2 Channel Digital Oscilloscope 1 Channel Arbitrary / Function Waveform Generator 200MHz 40K 1GS / s

اسیلوسکوپ Hantek DSO4202C در سال 2015 با قیمت ارزان توسط کمپانی هانتک به بازار عرضه شد. اسیلوسکوپ   DSO4202C دارای 2 کانال، پهنای باند آنالوگ 200 مگاهرتز و نرخ نمونه برداری یک GSa/s است. حافظه داخلی این اسیلوسکوپ  حدود 40 کیلو بر ثانیه می باشد.

برند :
کد محصول : 35362
آخرین بروزرسانی : 10 نوامبر 2021 در 4:34 ب.ظ

    قیمت و خرید اسیلوسکوپ دیجیتال و فانکشن ژنراتور هانتک HANTEK DSO 4042C

    اسیلوسکوپ Hantek DSO4202C در سال 2015 با قیمت ارزان توسط کمپانی هانتک به بازار عرضه شد. اسیلوسکوپ DSO4202C دارای 2 کانال، پهنای باند آنالوگ 200 مگاهرتز و نرخ نمونه برداری یک GSa/s است. حافظه داخلی این اسیلوسکوپ حدود 40 کیلو بر ثانیه می باشد.

    Hantek DSO 4042C  با وزنی سبک و همراه با LCD رنگی و گرافیکی دیجیتال طراحی شده است. این اسیلوسکوپ دارای حافظه داخلی و قابلیت پشتیبانی از SD کارت را دارا می باشد و می تواند داده ها را تا زمانی که نیاز باشد بدون تخریب ذخیره کند. اسیلوسکوپ دیجیتال Hantek DSO 4042C همچنین امکان پردازش پیچیده سیگنال ها توسط مدارهای پردازش سیگنال دیجیتال پرسرعت را  نیز فراهم می کند.

    ویژگی های اسیلوسکوپ دیجیتال هانتک چین مدل HANTEK DSO 4042C

    • دارای دو کانال اسیلوسکوپ و فانکشن ژنراتور
    • دارای کلید های مجزا برای بخش اسیلوسکوپ و فانکشن ژنراتور جهت استفاده مجزا و بهینه از هر دوقسمت
    • صفحه نمایش بزرگ و واضح ،  LCD رنگی 7 اینچی 64کیلو، وضوح 800*480،  نمایش شکل موج واضح تر و واقعی تر
    • نرخ نمونه برداری  یک GSa/s ، پهنای باند 200 مگاهرتز
    • دارای بیش از 20 نوع عملکرد برای اندازه گیری خودکار
    • پشتیبانی از سری فوریه FFT
    • پشتیبانی از تحریک های لبه پایین رونده و بالا رونده، تریگر ویدیو، پالس، شیب،  تریگر طول زمان و جایگزین
    • دارای فانکشن ژنراتور 25  مگاهرتز با وضوح 12 بیت و DDS  دویست مگا هرتز (سنتز دیجیتال مستقم Direct digital synthesis)
    • قابلیت ایجاد موج دلخواه، موج مربع، موج سینوسی، موج مثلث، موج ذوزنقه ای، موج پالس، شبیه سازی مبدل DC
    • پشتیبانی از کارت SD حافظه و اتصال VGA به صورت سفارشی
    • پشتیبانی از اتصال USB

    اجزاء موجود در بسته بندی اسیلوسکوپ فروشگاه سیانکو

    اوسیلوسکوپ  DSO 4042C به همراه پراب BNC و کابل USB و کابل پاور و راهنمای آموزش کار با اسیلوسکوپ، سی دی نرم افزار

    جدول مشخصات فنی اسیلوسکوپ دیجیتال هانتک مدل DSO4042C

    مدل ها

    DSO4202C

    نرخ نمونه برداری



    Sampling Rate Range: 1GSa/s
    Equivalent Sample Rate: 25GSa/s
    حالت های جمع آوری داده
    نرمال Normal data only
    سنجش پیک مقادیر High-frequency and randon glith capture
    مد میانگین Wavefom Average, selectable 4,8,16,32,64,128
    ورودی ها
    ورودی های کوپلینگ AC, DC, GND
    امپدانس ورودی 1MΩ±2% ‖20pF±3pF
    میزان تضعیف پروب 1X, 10X
    ضریب تضعیف قابل پشتیبانی توسط پروب 1X, 10X, 100X, 1000X
    ماکزیمم ولتاژ ورودی





    CAT I and CAT II: 300VRMS (10×)
    CAT III: 150VRMS(1×);
    Installation Category II: derate at 20dB/decade above 100kHz to 13V peak AC at 3MHz* and above. For non-sinusoidal waveforms, peak value must be less than 450V. Excursion above 300V should be of less than 100ms duration. RMS signal level including all DC components removed through AC coupling must be limited to 300V. If these values are exceeded, damage to the oscilloscope may occur.
    خصیصه های محور افقی
    سرعت نرخ نمونه برداری 1GS/s
    اینترپولاسیون موج (sin x)/x
    طول ثبت مقادیر 40K
    SEC/DIV محدوده 2ns/div to 40s/div
    نرخ نمونه برداری ±50ppm(at over any ≥1ms time interval)
    دقت فاصله زمانی
    موقعیت یابی



    2ns/div to 8ns/div;
    (-8div x s/div) to 20ms;   20ns/div to 80us/div; (-8div x s/div) to 40ms;
    200us/div to 40s/div; (-8div x s/div) to 400s
    اختلاف زمانی دقت اندازه گیری



    (Full Bandwidth)

    Single-shot, Normal mode:± (1 sample interval +100ppm × reading + 0.6ns);

    >16 averages:± (1 sample interval + 100ppm × reading + 0.4ns);
    Sample interval = s/div ÷ 200
    مشخصات عمودی
    رزولوشن مقادیر محور عمودی 8-bit resolution, all channel sampled simultaneously
    نرخ تعیین مکان 2mV/div to 10V/div
    پهنای باند 200MHz
    افزایش زمان در BNC( typical) 1.8ns
    نرخ افست



    2mV/div to 20mV/div, ±400mV;  50mV/div to 200mV/div, ±1V
    500mV/div to 2V/div, ±40V; 5V/div to 10V/div, ±50V
    عملگر های ریاضی +, -, *, /, FFT
    سری فوریه سریع



    Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
    1024 sample point
    محدوده پهنای باند 20MHz
    پاسخ فرکانس پایین (-3db)   ≤10Hz at BNC
    DC دقت بهره



    ±3% for Normal or Average acquisition mode, 10V/div to 10mV/div;
    ±4% for Normal or Average acquisition mode, 5mV/div to 2mV/div
    DC دقت اندازه گیری مقادیر
    در مد جمع آوری میانگین When vertical displacement is zero, and N ≥16:± (3% × reading + 0.1div + 1mV) only 10mV/div or greater is selected;
    When vertical displacement is not zero, and N≥16: ± [3% × (reading + vertical position) + 1% of vertical position + 0.2div]; Add 2mV for settings from 2mV/div to 200mV/div; add 50mV for settings from 200mV/div to 10V/div
    تکرار پذیری اندازه گیری ولتاژ های , در مد جمع آوری میانگین Delta volts between any two averages of ≥16 waveforms acquired under same setup and ambient conditions
    تریگر های سیستمی
    نوع تریگر ها Edge, Video, Pulse, Slope, Over time, Alternative
    سورس تریگر ها CH1, CH2, EXT, EXT/5, AC Line
    حالت های تحریک Auto, Normal, Single
    نوع کوپلینگ DC, AC, Noise Reject, HF Reject, LF Reject
    تشخیص تریگر (Edge Trigger Type)

    DC(CH1,CH2):

    1div from DC to 10MHz; 1.5div from 10MHz to 100MHz; 2div from 100MHz to Full;
    DC(EXT):
    200mV from DC to 100MHz; 350mV from 100MHz to 200MHz;
      DC(EXT/5):
    1V from DC to 100MHz;1.75V from 100MHz to 200MHz;
    AC: Attenuates signals below 10Hz;
    HF Reject: Attenuates signals above 80kHz;
    LF Reject: Same as the DC-coupled limits for frequencies above 150kHz; attenuates signals below 150kHz
    محدوده سطح تحریک CH1/CH2: ±8 divisions from center of screen;
    EXT: ±1.2V;
    EXT/5:±6V
    دقت سطح تحریک (Accuracy is for signals having rise and fall times ≥20ns)

    CH1/CH2: 0.2div × volts/div within ±4 divisions from center of screen;

    EXT: ± (6% of setting + 40mV);
    EXT/5: ± (6% of setting + 200mV);
     تنظیم سطح تا50% Operates with input signals ≥50Hz
    تریگر تصویر
    نوع تریگر تصویر CH1, CH2: Peak-to-peak amplitude of 2 divisions;
    EXT: 400mV;
     EXT/5: 2V
    فرمت های سیگنال
     نرخ میدان
    نوع تحریک تصویری Supports NTSC, PAL and SECAM broadcast systems for any field or any line
    محدوده فریز و توقف اندازه گیری 100ns ~ 10s
    تریگر پهنای پالس
    مد تریگر پهنای پالس Trigger when (< , >, = , or ≠); Positive pulse or Negative pulse
    نقطه تحریک پهنای پالس Equal: The oscilloscope triggers when the trailing edge of the pulse crosses the trigger level.
    Not Equal: If the pulse is narrower than the specified width, the trigger point is the trailing edge. Otherwise, the oscilloscope triggers when a pulse continues longer than the time specified as the Pulse Width.
    Less than: The trigger point is the trailing edge.
    Greater than (also called overtime trigger): The oscilloscope triggers when a pulse continues longer than the time specified as the Pulse Width
    محدوده پهنای پالس 20ns ~ 10s
    تریگر شیب
    مد تریگر شیب Trigger when (< , > , = , or ≠ ); Positive slope or Negative slope
    نقطه تحریک شیب Equal: The oscilloscope triggers when the waveform slope is equal to the set slope.
    Not Equal: The oscilloscope triggers when the waveform slope is not equal to the set slope.
     Less than: The oscilloscope triggers when the waveform slope is less than the set slope.
    Greater than: The oscilloscope triggers when the waveform slope is greater than the set slope.
    محدوده زمانی 20ns ~ 10s
    تریگر زمان اضافه
    مد تحریک زمان اضافه Rising edge or Falling edge
    تحرک جایگزین
    تریگر روی  CH1 Internal Trigger: Edge, Pulse Width, Video, Slope
    تحریک روی CH2 Internal Trigger: Edge, Pulse Width, Video, Slope
    تریگر شمارنده فرکانسی
    Readout Resolution

    6 digits

    دقت ±30ppm (including all frequency reference errors and ±1 count errors)
    محدوده فرکانس AC coupled, from 4Hz minimum to rated bandwidth
    سورس سیگنال



    Pulse Width or Edge Trigger modes: all available trigger sources
    The Frequency Counter measures trigger source at all times, including when the oscilloscope acquisition pauses due to changes in the run status, or acquisition of a single shot event has completed.
     Pulse Width Trigger mode: The oscilloscope counts pulses of significant magnitude inside the 1s measurement window that qualify as triggerable events, such as narrow pulses in a PWM pulse train if set to < mode and the width is set to a relatively small time.
    Edge Trigger mode: The oscilloscope counts all edges of sufficient magnitude and correct polarity.
    Video Trigger mode: The Frequency Counter does not work
    اندازه گیری
    نشانگر اندازه گیری Voltage difference between cursors: △V
                    Time difference between cursors: △T
                    Reciprocal of △T in Hertz (1/ΔT)
    اندازه گیری خودکار Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time,
                     +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid,
                    Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,
                    FRF, FFR, LRR, LRF, LFR, LFF
    مد سیگنال سورس
    امپدانس موج DC-25MHz
    نرخ نمونه برداری 200MHzDDS
    خروجی شکل موج Arbitrary wave/square wave/sine wave/triangle wave/trapezoidal wave/pulse wave/DC
    رزولوشن فرکانس 0.1%
    عمق قالب موج 2KSa
    رزولوشن عمودی 12bit
    ثبات فرکانس <30ppm
    محدوده شکل موج -3.5V~+3.5V
    امپدانس خروجی 50Ω
    جریان خروجی 50mA Ipeak=50mA
    سیستم  BW 25M
    Harmonic Distortion

    -50dBc(1KHz),-40dBc(10KHz)

    مشخصات عمومی
    صفحه نمایش
    نوع صفحه نمایش 7 inch 64K color TFT (diagonal liquid crystal)
    رزولوشن صفحه نمایش 800 horizontal by 480 vertical pixels
    کنتراست نمایشگر Adjustable (16 gears) with the progress bar
    Probe Compensator Output
    خروجی ولتاژ About 5Vpp into ≥1MΩ load
    فرکانس 1kHz
    منبع تغذیه
    ولتاژ تغذیه 100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ
    120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
    توان مصرفی <30W
    فیوز 2A, T rating, 250V
    شرایط محیطی
    دما Operating: 32℉ to 122℉ (0℃ to 50℃);
    Nonoperating: -40℉ to 159.8℉ (-40℃ to +71℃)
    نحوه خنک سازی دستگاه Convection
    رطوبت +104℉ or below (+40℃ or below): ≤90% relative humidity;
    106℉ to 122℉ (+41℃ to 50℃): ≤60% relative humidity
    ارتفاع Operating: Below 3,000m (10,000 feet);
    Nonoperaring: Below 15,000m(50,000 feet)
    ابعاد Length 385mm, Width 200mm, Height 245mm
    وزن 3.5KG(with Packing);  2.08KG(without Packing)
