فانکشن ژنراتور ارزان قیمت هانتک مدل Hantek HDG 2032B

محصولات

فانکشن ژنراتور ارزان قیمت هانتک مدل Hantek HDG 2032B

فانکشن ژنراتور ارزان قیمت هانتک مدل Hantek HDG 2032B

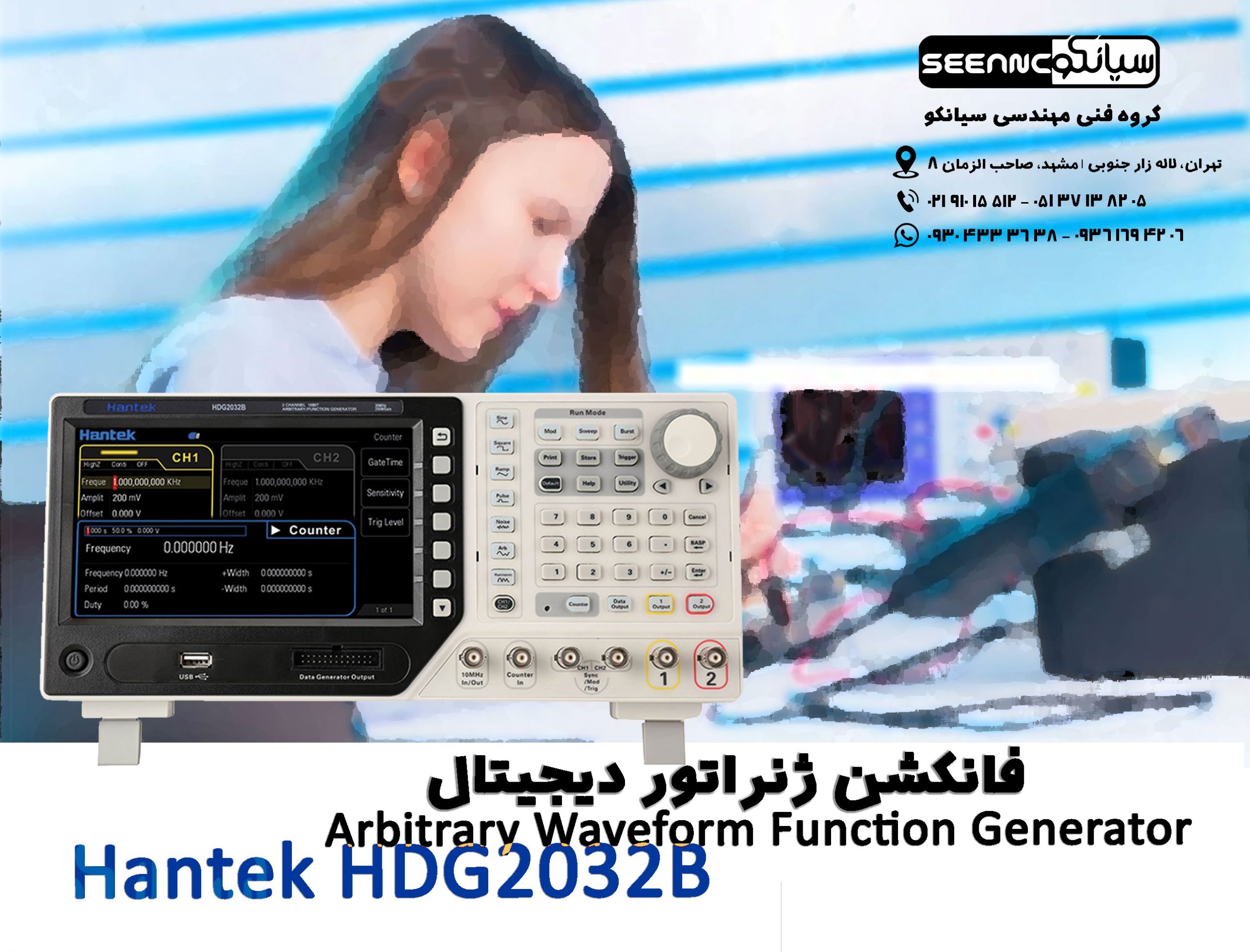

Hantek HDG2032B Arbitrary Waveform Function Generator

گروه صنعتی سیانکو به عنوان نمایندگی و عرضه کننده انواع تجهیزات اندازه گیری و ابزار دقیق تمامی اسیلوسکوپ های تولید شده تحت برند هنتک چین را همراه با گارانتی شرکتی و خدمات پس از فروش در بازار داخلی تامین و توزیع می کند.

برند : Hantek/CHINA
کد محصول : 35634
آخرین بروزرسانی : 28 نوامبر 2021 در 10:35 ق.ظ

    فانکشن ژنراتور ارزان قیمت هانتک مدل Hantek HDG 2032B

    فانکشن ژنراتور Hantek HDG2032 یک دستگاه تولید کننده انواع شکل موج دلخواه با فرکانس 30 مگاهرتز با وضوح 16 بیت و نمایشگر TFT رنگی 7 اینچی می باشد.
    فانکشن ژنراتور هانتک HDG2032B دارای ویژگی های کاربردی نظیر انواع توابع مدولاسیون و شمارنده فرکانسی 80M می باشد. پشتیبانی از رابط USB وکارت حافظه و فلش usb جانبی و انواع خروجی موج نظیر امواج سینوسی، مربع، شیب، پالس، نویز، هارمونیک و غیره دیگر ویژگی های این ژنراتور موج می باشد.
    تکنولوژی تولید انواع شکل موج دلخواه بدون استفاده از رابط کامپیوتری در فانکشن ژنراتور Hantek HDG2032B این تجهیز را به ابزاری قدرتمند برای هر طراح سیستم یا مهندس برق و مخابرات بدل کرده است.

    گروه صنعتی سیانکو به عنوان نمایندگی و عرضه کننده انواع تجهیزات اندازه گیری و ابزار دقیق تمامی اسیلوسکوپ های تولید شده تحت برند هنتک چین را همراه با گارانتی شرکتی و خدمات پس از فروش در بازار داخلی تامین و توزیع می کند.

    ویژگی های فنی فانکشن ژنراتور هانتک مدل Hantek HDG2032

    • وضوح 16 بیت، نرخ نمونه 250 مگا نمونه در هر ثانیه، عمق حافظه 64 مگا
    •  فرکانس خروجی سینوسی30 مگاهرتز
    • از مدولاسیون های AM، FM، PM، ASK، FSK، PSK  و PWM پشتیبانی کنید
    • استاندارد زمانی پایه TCXO و OCXO  آپشنال
    • صفحه نمایش 7 اینچی TFT رنگی واقعی 64 کیلو، کیفیت  WVGA و وضوح 800X480
    • قابلیت پشتیبانی از LAN و انواع USB
    • شمارنده فرکانسی 80 مگا  هرتزی

    جدول مشخصات فنی فانکشن ژنراتور هانتک مدل Hantek HDG2032

    مدل ها

    HDG2032B

    ویژگی های اصلی
    تعداد کانال ها

    2

    عمق حافظه

    64M

    فرکانس

    30MHz

    نرخ نمونه برداری

    250MSa/s

    رزولوشت ولتاژ

    16Bit

    خروجی دیجیتال

    16 Channels output

    مشخصات فرکانسی
    اشکال موج استاندارد

    Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC

    Sine

    1uHz~Max.

    Square

    1uHz~30MHz

    Pluse

    1uHz~15MHz

    Ramp/Triangle

    1uHz~4MHz

    White Noise

    1uHz~Max.

    Arb.

    1uHz~20MHz

    رزولوشن

    1uHz

    دقت

    ±50ppm, 18~28℃

    طیف موج سینوسی
    اعوجاج هارمونیک

    Typical(0dBm)DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc

    اعوجاج هارمونیک کل

    <0.1% (10Hz-20kHz, 0dBm)

    Spurious signal

    Typical(0dBm):≤10MHz: <-65dBc;

    (non-hormonic)

    >10MHz <-65dBc+6dB/spectrum phase

    نویز فاز

    Typical(0dBm,10kHz offset,) 10MHz: ≤-115dBc/Hz

    Square
    رمان نزول و صعود

    <14ns

    Overshoot

    <3%(100KHz, 1Vpp)

    چرخه کاری

    8.0%~92.0%

    عدم تقارن

    1% of period+5ns

    اعوجاج موج(rms)

    Typical(1MHz,1Vpp, 50Ω)≤5MHz: 2ppm+500ps; > 5MHz: 500ps

    شیب
    Linearity

    ≤1%(1KHz, 1Vpp)

    Symmetry

    0%~100%

    Pluse
    دوره

    50ns~1Ms

    پالس

    ≥16ns

    Leading Edge Time

    ≥10ns

    Overshoot

    <3%(1VPP)

    اعوجاج موج(rms)

    Typical(1MHz, 1Vpp, 50Ω)

    ≤5MHz 2ppm+500ps

    > 5MHz 500ps

    تولید شکل موج دلخواه
    طول شکل موج

    64M Point

    رزولوشن عمودی

    16 Bit

    نرخ نمونه برداری

    250MSa/s

    رمان صعود و نزول

    Typical(1Vpp):<6ns

    میزان لغزش فرکانس

    Typical(1MHz, 1Vpp, 50Ω)

    ≤5MHz 2ppm+500ps;

    > 5MHz 500ps

    مشخصات دامنه
    بازه دامنه

    ≤20MHz:2mVpp – 20Vpp;≤60MHz:2mVpp -15Vpp;≤80MHz:2mVpp -10Vpp;

    ≤90MHz:2mVpp – 5Vpp;≤100MHz:2mVpp – 2Vpp

    دقت

    Typical(1kHz Sine, 0V deviation, >10mVpp, Auto); ±1% of setting ±2mVpp

    Amplitude Flatness

    ≤10MHz:±0.1dB;≤60MHz:±0.2dB;≤100MHz:±0.4dB

    رزولوشن

    1mv or 4 digits

    امپدانس

    50Ω

    مشخصات آفست
    بازه

    |Voffset| < Vmax – Vpp/2

    دقت

    ±(1% of setting + 5mV + 0.5% of amplitude)

    مشخصات مدولاسیون
    نوع مدولاسیون

    AM, FM,PM,2ASK,2FSK,2PSK,PWM

    AMمشخصات مدولاسیون
    شکل موج حامل

    Sine, Square, Ramp, Arb. (except DC)

    سورس

    Internal/External

    مدولاسیون شکل موج

    Sine, Square, Ramp, Noise, Arb

    فرکانس

    1Hz~500KHz

    عمق

    0%~120%

    FMمشخصات مدولاسیون
    شکل موج کریر

    Sine, Square, Ramp, Arb. (except DC)

    سورس

    Internal/External

    اشکال موج مدوله

    Sine, Square, Ramp, Noise, Arb

    فرکانس

    1Hz~500KHz

    انحراف فرکانسی

    0~360

    PMمشخصات مدولاسیون
    موج حامل

    Sine, Square, Ramp, Arb. (except DC)

    سورس

    Internal/External

    شکل موج مدوله کننده

    Sine, Square, Ramp, Noise, Arb

    فرکانس

    1Hz~500KHz

    انحراف فرکانسی

    0%~120%

    2ASKمشخصات مدولاسیون
    شکل موج حامل

    Sine, Square, Ramp, Arb. (except DC)

    سورس

    Internal/External

    شکل موج مدوله کننده

    Square of 50% duty cycle

    نرخ کد

    1Hz~500KHz

    2FSKمشخصات مدولاسیون
    شکل موج حامل

    Sine, Square, Ramp, Arb. (except DC)

    منبع

    Internal/External

    شکل موج مدوله کننده

    Square of 50% duty cycle

    Code Rate

    1Hz~500KHz

    2PSKمشخصات مدولاسیون
    موج حامل

    Sine, Square, Ramp, Arb. (except DC)

    منبع

    Internal/External

    Modulating Waveforms

    Square of 50% duty cycle

    Code Rate

    1Hz~500KHz

    PWMمدولاسیون
    شکل موج کریر

    Sine, Square, Ramp, Arb. (except DC)

    منبع

    Internal/External

    شکل موج مدوله کننده

    Sine, Square, Ramp, Noise, Arb.

    نرخ کد

    1Hz~500KHz

    Width Deviation

    0% to 100% of Pulse Width

    Burst Characteristic

    Burst Count

    1~2000000000

    Gated Source

    External trigger

    سورس تریگر

    Internal, External or Manual

     مشخصات Sweep
    نوع

    linear

    TypeDirection

    Up

    Sweep زمان

    280 000s

    زمان توقف و بازگشت

    280 000s

    منبع تریگر

    Internal, External, Manual

    Mark

    Falling Edge of Sync signal(programmable)

    مشخصات عمومی
    اینترفیس

    USB host, USB Device, LAN optional

    مشخصات صفحه نمایش

    7’’ 64K Color TFT Display, 800*480

    منبع ولتاژ

    100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ

    توان مصرفی

    <60W

    جریان خروجی

    0.15A

    ابعاد

    305mm x 100mm x 130mm(L x W x H)

    وزن

    3KG
