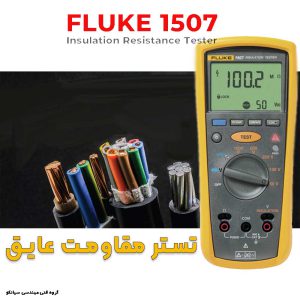

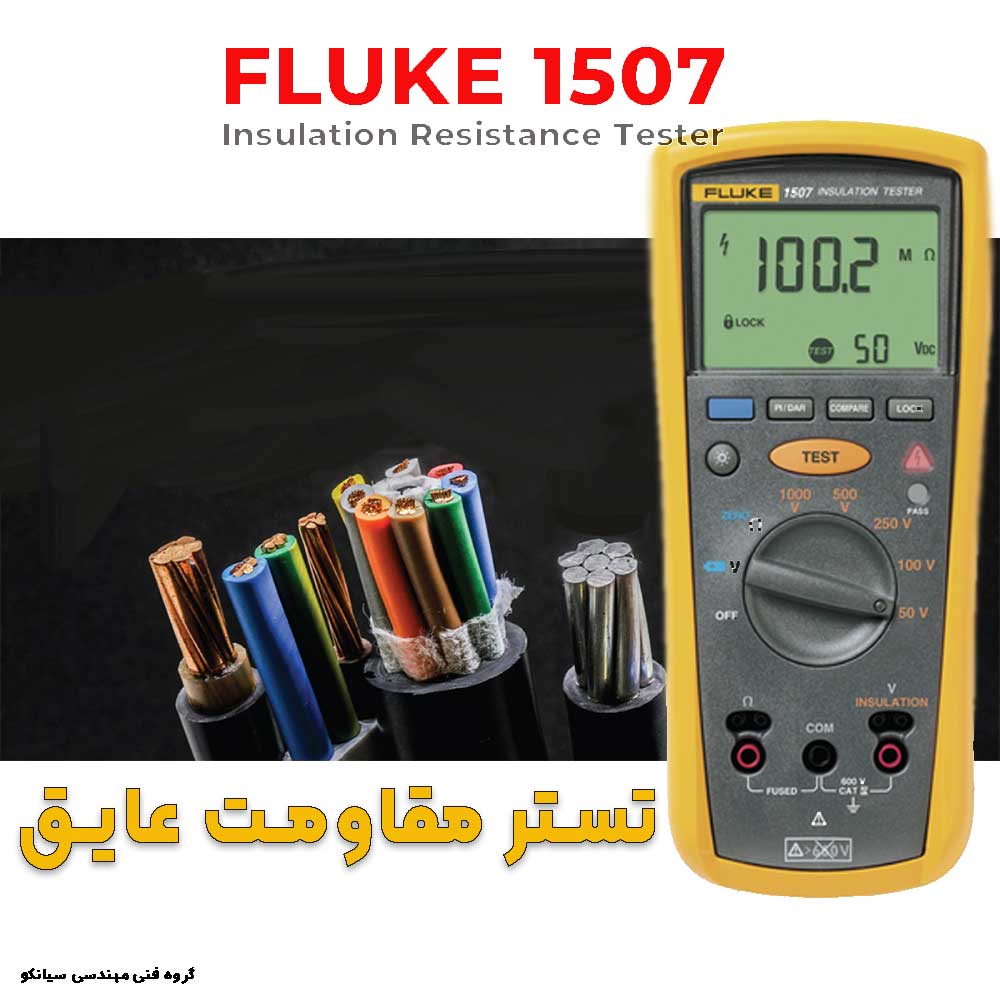

میگر ،تستر مقاومت عایق قابل حمل فلوک FLUKE 1507 جهت تست عایق کابل و نیز تست ولتاژ های بالا مورد استفاده قرار می گیرد. این دستگاه امکان تولید ولتاژ مورد نیاز از 50 ولت تا 1 کیلو ولت ، تعیین حداکثر مقاومت 2 گیگا اهم را داراست و امکان زمان بندی برای تعیین زمان مورد نیاز تست ، امکان زمان بندی ترکیبی برای تعیین دو نوع ولتاژ متفاوت در دو زمان پیوسته برای تست های پیشرفته را فراهم می کند همچنین دارای خروجی DC و قابلیت اتصال به کامپیوتر نیز می باشد. این محصول ساخت کمپانی فلوک امریکا بوده که شرکت فنی و مهندسی سیانکو این محصول را به مدت یک سال گارانتی و پنج سال خدمات پس از فروش ارائه می نماید.
مشخصات فنی، قیمت و خرید تستر عایق قابل حمل فلوک 1507
تستر عایق کابل و تجهیزات برقی Fluke 1507 به عنوان ابزاری چند کاره در ابعاد مناسب و کوچک و قابلیت حمل آسان، برای تست و آزمایش عایق های صنعتی و الکتریکی پیشرفته استفاده می شود. وجود ولتاژهای تست متعدد آن را به ابزاری ایده آل برای بسیاری از کاربردهای عیب یابی، راه اندازی و نگهداری پیشگیرانه تبدیل می کند.
میگر پرتابل فلوک 1507 همچنین برای تست عایق کابل و نیز تست ولتاژهای بالا نیز مورد استفاده قرار می گیرد. این دستگاه امکان تولید ولتاژ مورد نیاز از 50 ولت، 100 ولت، 250 و 500 ولت و یک کیلو ولت با امکان زمان بندی برای تعیین تایمر تست همچنین زمان بندی ترکیبی ، خروجی DC و همچنین اتصال به کامپیوتر را نیز دارا می باشد تست آسان و سریع مقاومت عایق ، ابعاد مناسب و وزن سبک قیمت مناسب و قابلیت اطمینان بالا دیگر ویژگی های این این ابزار صنعتی می باشد
قابلیت تشخیص مدار فعال برای جلوگیری از تست عایق در صورت تشخیص ولتاژ بیش از 30 ولت
تخلیه خودکار ولتاژ خازنی برای محافظت بیشتر از شوکت الکتریکی به کاربر
اندازه گیری ولتاژ AC/DC از 0.1 ولت تا 600 ولت و مقاومت از 0.01 اهم تا 20.00 کیلو اهم
پشتیبانی از پروب تست از راه دور ساده و تست های تکراری
قابلیت خاموش شدن خودکار و صرفه جویی در مصرف باتری
صفحه نمایش کریستال مایع سون سگمنتی مجهز به نور پس زمینه
دارای استاندارد رتبه بندی اضافه بار CAT IV 600 ولت
دارای بند آویز مغناطیسی Fluke TPAK
سبک و قابل حمل
محاسبه خودکار پلاریزاسیون و نسبت جذب دی الکتریک
تجهیزات و لوازم همراه دستگاه :
Remote probe
Test leads
Test probes
Alligator clips
User documentation
جدول مشخصات فنی میگر قابل حمل FLUKE 1507
اندازه گیری ولتاژAC/DC
دقت
محدوده
600.0 V
رزولوشن
0.1 V
50 Hz to 400 Hz ± (% of Rdg + Digits)
±(2% + 3)
امپدانس ورودی
3 MΩ (nominal), < 100 pF
نسبت ریجکت مد مشترک
(1 kΩ unbalanced)
> 60 dB at DC, 50 or 60 Hz
اضافه بار
600 V rms or DC
اندازه گیری مقاومت زمین
محدوده /رزولوشن
20.00 Ω
0.01 Ω
200.0 Ω
0.1 Ω
2000 Ω
1.0 Ω
20.00 kΩ
0.01 kΩ
دقت
±(1.5% + 3)
اضافه بار
2 V rms or DC
تست ولتاژ مدار باز
> 4.0 V, < 8 V
تست ولتاژ اتصال کوتاه
> 200.0 mA
مشخصات عایق
محدوده اندازه گیری
0.01 MΩ to 10 GΩ
ولتاژ تست
50 V, 100 V, 250 V, 500 V, 1000 V
دقت تست ولتاژ
+ 20%, – 0%
جریان اتصال کوتاه
1 mA nominal
دشارژ خودکار
Discharge time < 0.5 second for C = 1 µF or less
تشخیص دهنده مدار فعال
Inhibit test if terminal voltage > 30 V prior to initialization of test
ماکزیمم ظرفیت لود بار
Operable with up to 1 µF load
دقت اندازه گیری
50 V
±(3% + 5)
100 V
±(3% + 5)
250 V
±(1.5% + 5)
500 V
±(1.5% + 5)
1000 V
±(1.5% + 5) to 2000 MΩ, ±(10% + 3) above 2000 MΩ
مشخصات کلی دستگاه
ماکزیمم ولتاژ اعمالی بر روی هر ترمینال
600 V AC rms or DC
مقاومت دمایی
-40°C to 60°C (-40°F to 140°F)
دمای کاری
-20°C to 55°C (-4°F to 131°F)
ضریب دمایی
0.05 x (specified accuracy) per °C for temperatures < 18°C or > 28°C (< 64°F or > 82°F)
رطوبت نسبی
0% to 95% @ 10°C to 30°C (50°F to 86°F)
0% to 75% @ 30°C to 40°C (86°F to 104°F)
0% to 40% @ 40°C to 55°C (104°F to 131°F)
لرزش
Random, 2 g, 5-500 Hz per MIL-PRF-28800F, Class 2 instrument
شوک
1 meter drop per IEC 61010-1 2nd Edition (1 meter drop test, six sides, oak floor)
سازگاری الکترو مغناطیسی
In an RF field of 3 V/M, accuracy = specified accuracy (EN 61326-1:1997)
ایمنی
Complies with ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, and IEC/EN 61010-1 2nd Edition for measurement category IV 600 V (CAT IV)
گواهی نامه ها و استاندارد
CSA per standard CSA/CAN C22.2 No. 61010.1-04; TUV per standard IEC/EN 61010-1 2nd Edition
باطری
Four AA batteries (NEDA 15A or IEC LR6)
طول عمر باتری
تست عایق
Tester can perform at least 1000 insulation tests with fresh alkaline batteries at room temperature. These are standard tests of 1000 V into 1 MΩ with a duty cycle of 5 seconds on and 25 seconds off.
اندازه گیری مقاومت
Tester can perform at least 2500 earth bond resistance measurements with fresh alkaline batteries at room temperature. These are standard tests of 1 Ω with a duty cycle of 5 seconds on and 25 seconds off.
ابعاد (H x W x L)
5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
وزن
550 g (1.2 lb)
درجه IP محافظت محیطی
IP40
ارتفاع کاری
در حال استفاده
2000 m CAT IV 600 V, 3000 m CAT III 600 V
بدون استفاده
12,000 m

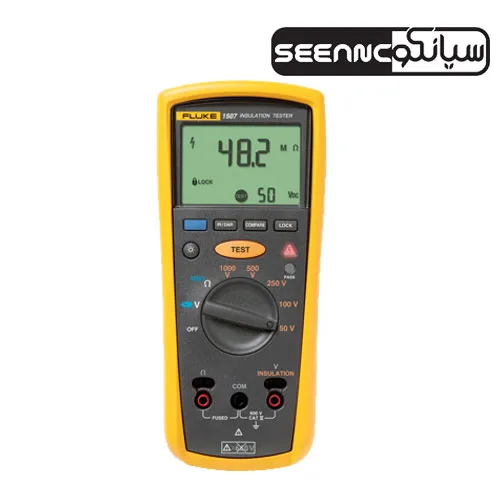

Fluke 1507 Insulation Resistance Tester
The Fluke 1507 is a versatile, compact, handheld insulation tester for advanced industrial and electrical insulation testing. Its multiple test voltages make it the ideal tool for many troubleshooting, commissioning, and preventative maintenance applications.
Take advantage of the 1507 full feature set to easily and quickly perform advanced insulation resistance testing. Its handy size and light weight make it easy to pack and use. Additional features, like the remote probe, save both time and money especially when performing repetitive tests. And its reasonable price and rugged reliability make it an excellent value.
Other useful capabilities:
Performs insulation tests from 0.01 MΩ to 2.0 GΩ
Includes live circuit detection to prevent insulation test if voltage >30 V is detected
Includes auto-discharge of capacitive voltage for added user protection
Measures AC/DC voltage from 0.1 V to 600 V and resistance from 0.01 Ω to 20.00 kΩ
Provides lo-ohms earth-bond continuity (200 mA)
Simplifies repetitive or hard-to-reach testing with the remote test probe
Saves battery power with auto power off
Presents results on a large, backlit display
Features CAT IV 600 V overvoltage category rating
Comes with remote probe, test leads, test probes, alligator clips and one-year warranty
Accepts optional Fluke TPAK magnetic hanging system to free your hands for other work
Runs on four AA alkaline batteries (NEDA 15 A or IEC LR6) for at least 1000 insulation tests
