اسیلوسکوپ دیجیتال آزمایشگاهی مدل OWON SDS1022

اسیلوسکوپ دیجیتال آزمایشگاهی مدل OWON SDS1022

OWON SDS1022 20MHZ 2 Channel Digital Oscilloscope

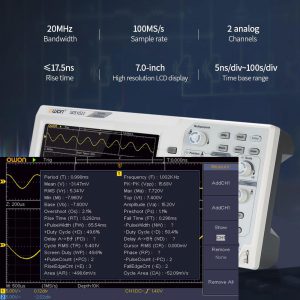

اسیلوسکوپ دیجیتال برند OWON مدل SDS1022 یکی از تجهیزات پر کاربرد آزمایشگاه برق و الکترونیک موجود در فروشگاه سیانکو می باشد. صفحه نمایش گرافیکی ال سی دی TFT با وضوح بالا  800 × 480 و نمایش شکل موج  دقیق با پهنای باند 20 مگا هرتر و سرعت نمونه برداری  100MSa/s از دو کانال تعبیه شده روی دستگاه از جمله ویژگی های این اسیلوسکوپ می باشد

برای خرید با قیمت مناسب و دریافت مشاوره رایگان با ما تماس بگیرید…

برند :
کد محصول : 33353
آخرین بروزرسانی : 7 دسامبر 2021 در 4:30 ب.ظ

    معرفی و قیمت اسیلوسکوپ دیجیتال ارزان قیمت آزمایشگاهی مدل OWON SDS1022

    اسیلوسکوپ دیجیتال ارزان قیمت برند  OWON مدل SDS1022 یکی از تجهیزات پر فروش دسته برق و الکترونیک موجود در فروشگاه سیانکو می باشد. این اسیلوسکوپ ارزان برای کاربرد های آموزشی، کارگاه های برق و مخابرات، آزمایشگاه های الکترونیک در محدوده چند ده هرتز استفاده می شود. اسیلوسکوپ SDS1022 به شما امکان می دهد شکل موج هایی را تا 20 مگاهرتز مشاهده کنید این مقدار برای مباحث آموزشی مقداری معقول است. مشتریان می توانند با قیمت بسیار جذاب و به صرفه، یک اسیلوسکوپ دیجیتال ساده با عملکرد خوب و آسان و صفحه نمایش بزرگ و خوانا گرافیکی ال سی دی TFT  با وضوح بالا  800 × 480  خریداری نمایند.

    سرعت نمونه برداری 100 مگا نمونه در هر ثانیه (MSa/s) از دو کانال تعبیه شده روی دستگاه از جمله ویژگی های این اسیلوسکوپ می باشد. دو کانال اسیلوسکوپ حافظه دار 10000 (10K) کاراکتری از نوع دیپ و پورت USB برای اتصال اسیلوسکوپ به تجهیزات و کامپیوتر و قابلیت پشتیبانی و اتصال به نرم افزار های SCPI و LabVIEW دیگر ویژگی این دستگاه می باشد.



    گروه صنعتی سیانکو به عنوان نمایندگی و عرضه کننده انواع تجهیزات اندازه گیری و ابزار دقیق تمامی اسیلوسکوپ های تولید شده تحت برند OWON چین را همراه با گارانتی شرکتی و خدمات پس از فروش در بازار داخلی تامین و توزیع می کند.

    ویژگی های اسیلوسکوپ دیجیتال مدل OWON SDS1022

    • پهنای باند  20 مگاهرتز تا 100 مگاهرتز
    • دارای دو کانال ورودی
    • نرخ نمونه برداری 100MS/s -1GS/s
    • دارای بدنه فوق العاده باریک
    • دارای ال سی دی 7 اینچ با وضوح بالا
    • پشتیبانی از نرم افزار های SCPI  و LabVIEW
    • قابلیت اعمال عملگر های ریاضی جمع، تفریق، ضرب، تقسیم، معکوس و سری فوریه
    • اندازه گیری 30 خصیصه برای موج با فشردن یک کلید پارامتر هایی نظیر

    Vpp, Vmax, Vmin, Vtop, Vamp, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A? B Rising Edge, Delay A? B Falling Edge, +Width, -Width,

    +Duty, -Duty

    مشخصات اسیلوسکوپ OPWEN

    جدول مشخصات اسیلوسکوپ دیجیتال OWEN مدل SDS1022

    پهنای باند

    20MHz

    نرخ نمونه برداری

    100MS/s

    مقیاس بندی عمودی (s/div)

    5ns/div – 1000s/div, step by 1 – 2 – 5

    زمان صعود (رایس تایم)

    (با توجه به ورودی)

    ≤17.5ns

    تعداد کانال های اسیلوسکوپ

    2

    مشخصات صفحه نمایش

    7″ colour LCD, 800 x 480 pixels

    امپدانس ورودی

    1MΩ ± 2%, in parallel with 20pF±5pF

    عایق بندی کانال

    50Hz : 100 : 1, 10MHz : 40 : 1

    ماکزیمم ولتاژ ورودی

    400V (PK – PK) (DC+AC, PK – PK)

     راندمانDC

    ±3%

    طول ثبت رکورد

    10K

     دقتDC

    Average≥16:±(3% reading + 0.05 div) for △V

    ضریب تضعیف پراب

    1X, 10X, 100X, 1000X

     پاسخ فرکانس پایین LF

    (AC, -3dB)

    ≥10Hz (at input, AC coupling, -3dB)

    نرخ نمونه

    ±100ppm

    نوع درون یابی موج

    sin (x) / x

    دقتT△

    (full bandwidth)

    Single : ±(1 interval time + 100ppm x reading + 0.6ns),

    Average>16 : ±(1 interval time + 100ppm x reading + 0.4ns)

    ورودی کوپلینگ

    DC, AC , and GND

    رزولوشن عمودی (A/D)

    8 bits (2 channels simultaneously)

    دقت سنجش عمودی ولت دیویژن

    5mV/div – 5V/div (at input)

    نوع تریگر

    Edge, Video

    مد تریگر

    Auto, Normal, and Single

    سطح تحریک

    ±5 divisions from screen center

    فرکانس (video)

    NTSC, PAL and SECAM standard

    اندازه گیری مکان نما

    △V, and △T between cursors







    اندازه گیری اتوماتیک

    Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay  , Delay , area,

    cycle area

    محاسبات ریاضی روی شکل موج

    +,-, x, ÷, inverted, FFT

    شکل موج های قابل ذخیره سازی

    16 Waveforms

    منحنی لیساژو پهنای باند

    Full Bandwidth

    اختلاف فاز

    ±3 degrees

    اینترفیس ارتباطی

    USB host, USB device

    شمارنده فرکانس

    Yes

    نوع تغذیه

    100 – 240V AC, 50/60Hz, CAT II

    توان مصرفی

    <15W

    فیوز

    2A, T class, 250V

    ابعاد (W x H x D)

    301 x 152 x 70 mm

    وزن

    1.10 kg
