کالیبراسیون ترانسمیتر فشار

کالیبراسیون ترانسمیتر های فشار به کمک کالیبراتور های فلوک

تجهیزات  اندازه گیری  و ترانسمیتر ها  عمدتا بعد از گذشت زمان و استفاده مکرر دچار خطا خواهند شد و این امر سبب بروز خطا در محاسبات دقیق و تعمیر و نگهداری دستگاه ها می شود خطا در اندازه گیری ها ممکن است بر اثر عوامل فیزیکی مانند ضربه و شرایط نگهداری نامطلوب و یا استفاده نادرست اپراتور از دستگاه در شرایط نامتعارف باشد در هنگام بروز خطا در ترانسمیتر ها و گیج های فشار و یا هر پارامتر دیگری بایستی جهت کالیبره نمودن دستگاه از یک سورس مرجع استفاده نمود که میزان خطای آن استاندارد باشد و به عنوان مرجعی برای تنظیم استفاده شود  تجهیزات کالیبراتور دستگاه هایی هستند که با ارائه مقادیر معیار در اندازه گیری ها که توسط نهاد های استاندارد سازی تایید شده اند وظیفه کالیبراسیون و هم گام سازی ابزار آلات اندازه گیری را با یکدیگر بر عهده دارند

گروه فنی و مهندسی  سیانکو به عنوان عرضه کننده عمده تجهیزات اندازه گیری و ابزار دقیق و نمایندگی رسمی کمپانی فلوک برای اولین بار در ایران اقدام به انتشار بسته های آموزشی شامل فیلم و راهنمای کاربری فارسی کامل تجهیزات فلوک نموده است.  در این پیج آموزشی  و دیگر صفحات مرتبط سعی شده است نحوه کالیبره نمودن ترانسمیتر های فشار توسط کالیبراتورهای مختلف بررسی شود.

برای خرید و دریافت بسته آموزشی کار با کالیبراتور چند منظوره fluke 725 با ما تماس بگیرید.

لینک خرید کالیبراتور مولتی فانکشن فلوک مدل FLUKE 725

کالیبراسیون ترانسمیتر فشار به کمک کالیبراتور fluke 725

کالیبراتور fluke 725 توانایی دارد تا سورس فشار را به کمک اندازه گیری فشار، منابع فشار و کنترل آنها تامین کند این منابع می توانند شامل انواع پمپ ها و سورس های مختلف فشار باشد شکل زیر نحوه اتصال پمپ به کالیبراتور و ماژول فشار را نشان می دهد  محدوده ها و انواع مختلفی از ماژول های فشار توسط این کالیبراتور پشتیبانی می شود که در ادامه آنها بررسی خواهیم کرد.

به هنگام اتصال تجهیزات وابسته به فشار و منابع تولید کننده مقادیر را خاموش کنید و به آهستگی فشار را به تجهیزات و خط فشار اعمال کنید

کالیبراسیون ترانسمیتر فشار به کمک fluke 725

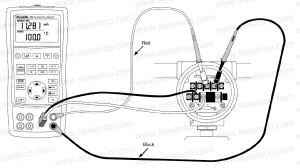

برای کالیبره کردن یک ترانسمیتر بخش های اندازه گیری و سورس این کالیبراتور استفاده می شوند. این کالیبراتور توانایی کالیبره کردن تمامی ترانسمیتر ها به جز ترانسمیتر فشار را داراست در شکل به عنوان مثال نحوه کالیبره کردن یک ترانسمیتر دما نشان داده شده است.

 کالیبراسیون فشار

برای این منظور ابتدا حالت اندازه گیری جریان را انتخاب کنید در صورت نیاز کلید  مربوطه را دوباره فشار دهید تا حالت loop power  فعال شود سپس کلید TC را فشار دهید و این کار را چند بار ادامه دهید تا نوع ترموکوپل مورد نظر خود را انتخاب کنید

در صورت نیاز حالت اندازه گیری را برای دستگاه انتخاب نمایید صفر و ارزش پارامتر های خود را با فشردن کلید های جهت بالا و پایین انتخاب کنید پارامتر را وارد کنید و کلید صفر و 100 درصد را فشار دهید.



برای کسب اطلاعات بیشتر از نحوه تنظیم پارامتر ها راهنمای کاربری فارسی ارائه شده توسط کمپانی سیانکو را در بخش تنظیمات صفر و 100 درصد مطالعه نمایید.



پاسخ ترانسمیتر را در برابر مقادیر 0-25-50-75-100 % با فشردن کلید های 25 درصد  چک و تست نمایید. و در صورت نیاز ترانسمیتر را تنظیم کنید

کالیبره کردن ترانسمیتر فشار

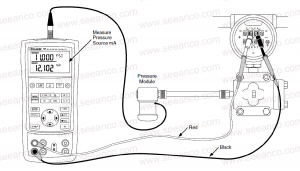

برای کالیبره کردن ترانسمیتر فشار مطابق با شکل زیر

 کالیبره کردن ترانسمیتر فشار

ابتدا حالت اندازه گیری جریان را انتخاب کنید در صورت نیاز مد LOOP POWER  را انتخاب نمایید دکمه  را فشار دهید در صورت نیاز حالت سورس را انتخاب کنید ماژول فشار را صفر کنید مقادیر صفر و صد درصد را چک و تست کنید  و در صورت نیاز ترانسمیتر را تنظیم کنید



کالیبره کردن تجهیزاتI/P به کمک ترانسمیتر فشار فلوک 725

برای تست و کالیبراسیون تجهیزات ترانسمیتر و کنترل فشار مطابق با شکل زیر رابط های تست و ماژول را  به دستگاه متصل کنید

کلید را فشار دهید سپس حالت سورس جریان را انتخاب کنید در صورت نیاز مد سورس را انتخاب نمایید با استفاده از کلید های جهت دستگاه مقدار فشار دلخواه را اعمال کنید.

 کالیبراسیون ترانسمیتر فشار به کمک fluke 725

فیلم آموزشی کالیبراتور فلوک
