معرفی، خرید و قیمت کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

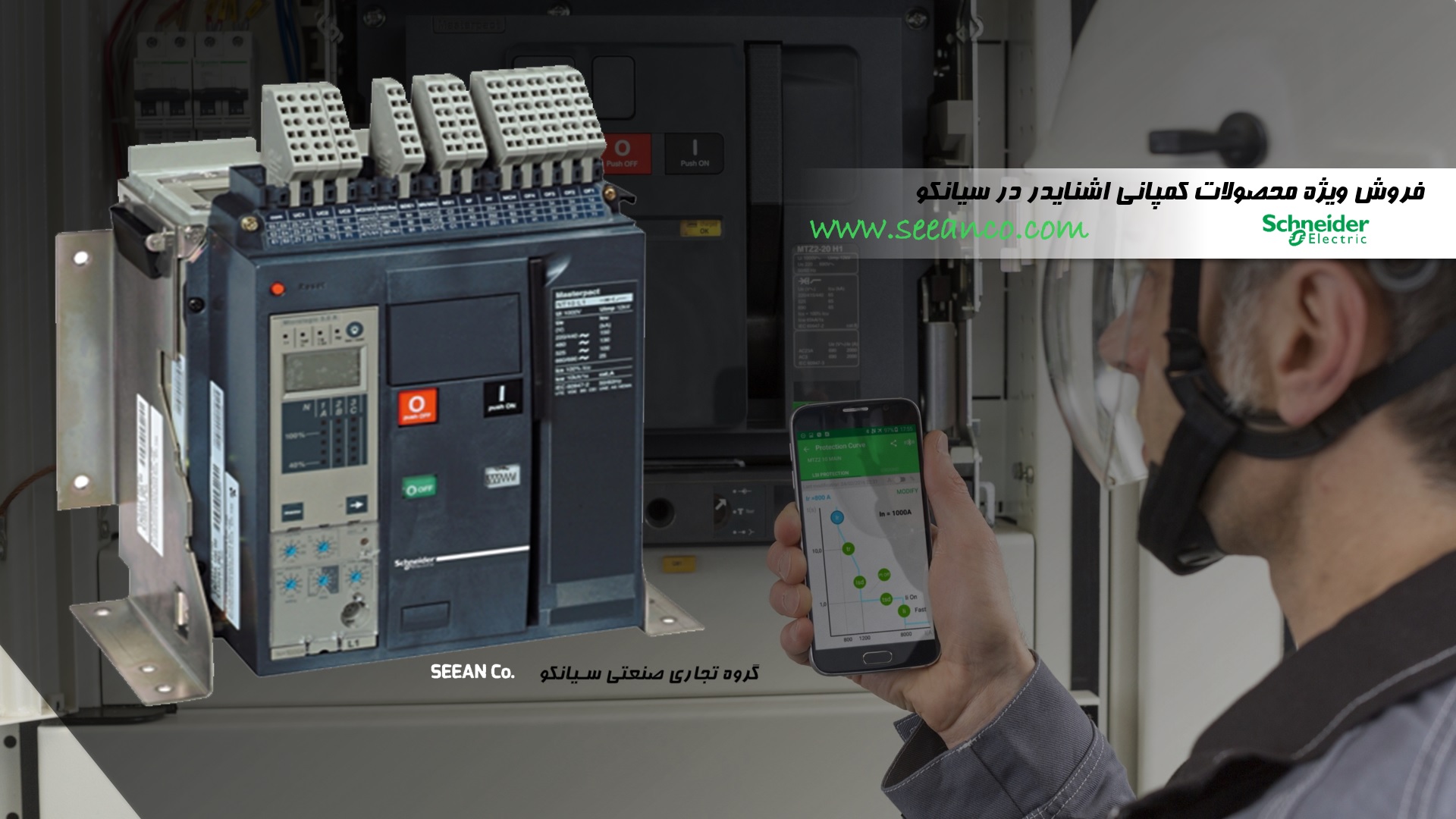

کلید هوایی Master Pact NT مدل Schneider NT10H13PML2EHH جزء کلید های قطع کننده هوایی اشنایدر است که برای محافظت از سیستم های الکتریکی در برابر آسیب ناشی از اضافه بار ، اتصال کوتاه و خطا های ناشی ار نشتی اتصال به زمین طراحی شده است. واحد های کنترل MicroLogic ، برای بهره وری انرژی در این کلید صنعتی تعبیه شده است

کلید هوایی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH با قابلیت کنترل جریان 1000 آمپر در ابعاد کوچک و منحصر به فرد ساخته شده است. گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع رله،کلید حرارتی و کامپکت، سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند

NT10H13PML2EHH – Upper Horizontal/Lower Horizontal Rear Connection

NT10H13PML2EVV – Upper Vertical/Lower Vertical Rear Connection

NT10H13PML2EHV – Upper Horizontal/Lower Vertical Rear Connection

NT10H13PML2EVH – Upper Vertical/Lower Horizontal Rear Connection

ویژگی های فنی کلید هوایی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

نرخ جریان 1000 آمپر

نصب ثابت

دارای 3 پل

دارای واحد های کنترل MicroLogic

مشخصات فنی کلید هوایی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

سری محصول	Masterpact NT
نوع دستگاه	Basic frame
نام کگوتاه دستگاه و پارت نامبر	Masterpact NT10-NT10H13PML2EHH
نام مدار قطع کننده	Masterpact NT10H1
تعداد پل ها	3P
نوع شبکه	AC
کد ظرفیت مدار قطع کننده	H1
استاندارد ایزولاسیون	Yes conforming to IEC 60947-2
رده استفاده	Category B

فرکانس شبکه	50/60 Hz
نوع کنترل	Push-button
مدل نصب	Drawout
[In] نرخ جریان	1000 A at 40 °C
[Ui] نرخ ایزولاسیون ولتاژ	1000 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] نرخ ولتاژ ضربه	12 kV conforming to IEC 60947-2
[Icm] ظرفیت اتصال کوتاه	88 kA 220/415 V AC at 50/60 Hz 88 kA 440 V AC at 50/60 Hz 88 kA 525 V AC at 50/60 Hz 88 kA 690 V AC at 50/60 Hz
[Ue] نرخ ولتاژ کاری	690 V AC 50/60 Hz conforming to IEC 60947-2
نرخ مدار قطع کننده CT	1000 A
ظرفیت مدار	42 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 220…240 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 380…415 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] نرخ جریان قطع کننده	42 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 42 kA at 220/415 V AC 50/60 Hz conforming to IEC 60947-2 42 kA at 525 V AC 50/60 Hz conforming to IEC 60947-2 42 kA at 690 V AC 50/60 Hz conforming to IEC 60947-2
نوع حفاظت	Without protection
دور مکانیکی کار کلید هوایی	12500 cycles without maintenance conforming to IEC 60947-2
دوره الکتریکی	3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-3: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
[Icw] نرخ جریان اتصال کوتاه	24 kA 3 s conforming to IEC 60947-2 42 kA 0.5 s conforming to IEC 60947-2 42 kA 1 s conforming to IEC 60947-2
ماکزیمم زمان قطع	25 ms
ماکزیمم پاسخ زمانی	50 ms
ارتفاع	322 mm
عرض	288 mm
عمق	276.5 mm

استاندارد ها	IEC 60947-2
تاییدیه های محصول	LCIE ASEFA
درجه آلودگی	3 conforming to IEC 60664-1
دمای کاری	-25…70 °C
مقاومت دستگاه در برابر دما	-40…85 °C
