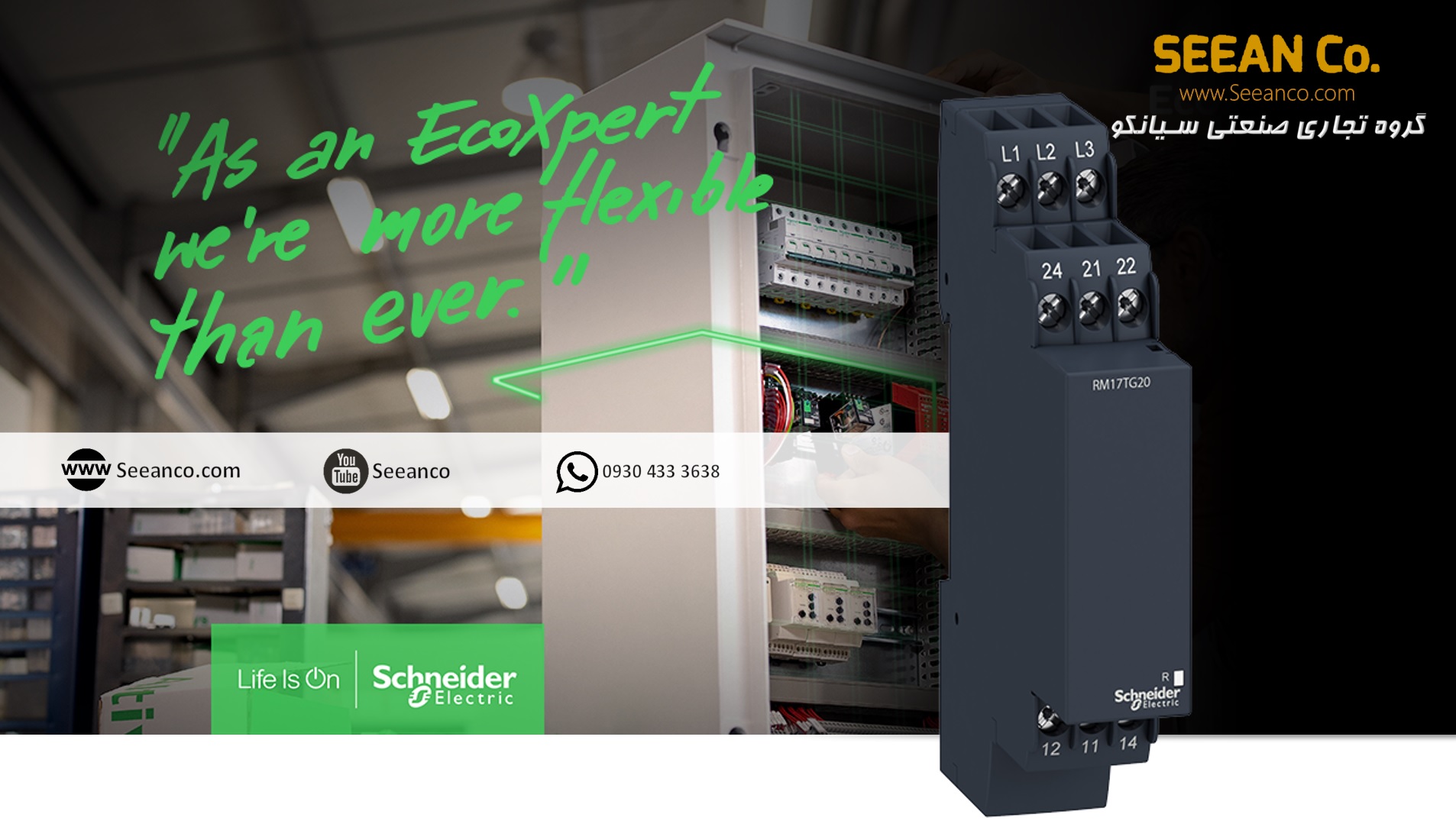

رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20 نمایندگی اشنایدر

رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20 نمایندگی اشنایدر

رله کنترل فاز اشنایدر RM17TG20 به عنوان بخشی از محصولات Zelio Control برای کنترل توالی فاز و از دست دادن یک یا چند فاز و همچنین اصلاح توالی فازهای L1 ، L2 و L3 استفاده می شود.

برند : SCHNIDER / FRANCE
کد محصول : 31008
آخرین بروزرسانی : 3 ژانویه 2021 در 9:49 ق.ظ

    معرفی خرید و قیمت رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20 نمایندگی اشنایدر

    رله کنترل فاز اشنایدر RM17TG20 به عنوان بخشی از محصولات Zelio Control برای کنترل توالی فاز و از دست دادن یک یا چند فاز و همچنین اصلاح توالی فازهای L1 ، L2 و L3 استفاده می شود.

    گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع رله، سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند

    موارد کاربرد رله کنترل فاز اشنایدر RM17TG20

    • موتور سه فاز
    • حرکت ماشین آلات 3 فاز و تجهیزات وابسته
    • مدیریت انرژی، اتوماسیون و کنترل فرآیند
    • پمپ، فن و نوار نقاله
    • جرثقیل و پله برقی



    قیمت رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20 نمایندگی اشنایدر



    ویژگی های رله کنترل فاز Schneider RW17TG20

    • دارای ظرفیت سوئیچینگ 1250 ولت آمپر است
    • حداکثر ولتاژ سوئیچینگ 250 ولت AC و DC
    • نمایش وضعیت کنترل از طریق LED (زرد)
    • دارای ریل نصبی DIN
    • دارای استاندارد 60255-6 و IEC 60255-6
    • دارای تاییدیه های UL ، CSA ، GL ، C-Tick ، ​​GOST
    • جریان اسمی خروجی 5A
    • IP20 (ترمینال ها) مطابق با درجه حفاظت IEC 60529
    • IP30 (پوشش ) مطابق با درجه حفاظت IEC 60529
    • 2 کنتاکت خروجی C / O
    • فرکانس مدار کنترلی 50 … 60 هرتز
    • جریان اسمی 5A
    • ولتاژ تغذیه 183 تا 484 ولت AC
    • نوع اتصال مستقیم

    جدول مشخصات رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20

    سری تجهیزات Zelio Control
    محصول و نوع استفاده Modular measurement and control relays
    نوع رله Control relay
    کاربرد خاص محصول For 3-phase supply
    نام و پارت نامبر رله RM17TG-RM17TG20
    پارامترهای کنترلی رله Phase sequence
    Phase failure detection (2 or more phase cut)
    زمان تاخیر Without
    ظرفیت سوییچینگ بر حسب VA 1250 VA
    محدوده اندازه گیری 208…440 V voltage AC



    ماکزیمم ولتاژ سوییچینگ 250 V AC
    250 V DC
    حداقل جریان سوییچینگ 10 mA at 5 V DC
    محدوده های ولتاژ تغذیه 183…484 V AC
    محدوده های ولتاژ کنترلی – 12 % + 10 % Un
    توان مصرفی در VA 0…22 VA at 400 V AC 50 Hz
    آستانه تشخیص ولتاژ < 100 V AC
    فرکانس مدار کنترلی 50…60 Hz +/- 10 %
    کنتاکت های خروجی 2 C/O
    جریان خروجی اسمی 5 A
    محدوده های اندازه گیری ولتاژ 183…484 V AC
    تاخیر در پاور آپ 650 ms
    رنج ولتاژ 183…484 V
    پاسخ زمانی <= 130 ms (in the event of a fault)
    علامت استاندارد CE
    رده استاندارد اضافه ولتاژ III conforming to IEC 60664-1
    مقاومت عایق > 500 MOhm at 500 V DC conforming to IEC 60255-5
    > 500 MOhm at 500 V DC conforming to IEC 60664-1
    [Ui] نرخ ولتاژ عایق 400 V conforming to IEC 60664-1
    فرکانس تغذیه 50/60 Hz +/- 10 %
    موقعیت کاری Any position without derating
    ترمینال ها Screw terminals, 1 x 0.5…1 x 4 mm² (AWG 20…AWG 11) solid without cable end
    Screw terminals, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) solid without cable end
    Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 12) flexible with cable end
    Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) flexible with cable end
    نیروی گشتاور 0.6…1 N.m conforming to IEC 60947-1
    جنس بدنه Self-extinguishing plastic
    سیگنالینگ محلی LED (yellow) for relay ON
    ریل و نحوه اتصال 35 mm symmetrical DIN rail conforming to EN/IEC 60715
    چرخه الکتریکی 10000 cycles
    چرخه مکانیکی 30000000 cycles
    نرخ ساعت کاری <= 360 operations/hour full load
    رده کاری AC-12 conforming to IEC 60947-5-1
    AC-13 conforming to IEC 60947-5-1
    AC-14 conforming to IEC 60947-5-1
    AC-15 conforming to IEC 60947-5-1
    DC-12 conforming to IEC 60947-5-1
    DC-13 conforming to IEC 60947-5-1
    ایمنی B10d = 850000
    MTTFd = 924.6 years
    عمق 17.5 mm
    وزن 0.13 kg



    استاندارد مطابقتی الکترو مغناطیسی Emission standard for industrial environments conforming to EN/IEC 61000-6-4
    Emission standard for residential, commercial and light-industrial environments conforming to EN/IEC 61000-6-3
    Immunity for industrial environments conforming to EN/IEC 61000-6-2
    استاندارد ها EN/IEC 60255-1
    تاییدیه های محصول GOST
    C-Tick
    UL
    CSA
    GL
    دستورالعمل ها 73/23/EEC – low voltage directive
    89/336/EEC – electromagnetic compatibility
    دمای قال تحمل برای دستگاه -40…70 °C
    دمای کاری دستگاه -20…50 °C
    رطوبت نسبی 95 % at 55 °C conforming to IEC 60068-2-30
    مقاومت دستگاه در برابر لرزش 0.35 mm (f= 5…57.6 Hz) conforming to IEC 60068-2-6
    1 gn (f= 57.6…150 Hz) conforming to IEC 60255-21-1
    مقاومت در برابر ضربه 15 gn for 11 ms conforming to IEC 60255-21-1
    IP درجه محافظت IP20 (terminals) conforming to IEC 60529
    IP30 (casing) conforming to IEC 60529
    درجه آلودگی 3 conforming to IEC 60664-1
    ولتاژ دی الکتریک 2 kV, 1 min AC 50 Hz
