Siemens Soft Starter SIRIUS 3RW55

یکی از کمپانی معتبر جهان که پیشرو در صنعت اتوماسیون و ابزار دقیق هست، شرکت زیمنس می‌باشد. توسط سافت استارتر های SIRIUS 3RW55 حتی دشوارترین استارت و استپ ها را می توان به صورت کامل انجام داد. با توجه به تکنولوژی جدید کنترل گشتاور در این نسل از سافت استارتر ها، این دستگاه ها برای موتورهای القایی سه فاز از توان 5.5 کیلووات تا توان 1200 کیلووات در ولتاژ 400 ولت مناسب هستند.

برند : SIEMENS / Gemany
کد محصول : 34057
آخرین بروزرسانی : 29 آگوست 2021 در 9:20 ق.ظ

    معرفی و خرید سافت استارتر های زیمنس خانواده 3RW55

    یکی از کمپانی معتبر جهان که پیشرو در صنعت اتوماسیون و ابزار دقیق هست، شرکت زیمنس می‌باشد. توسط سافت استارتر های SIRIUS 3RW55 حتی دشوارترین استارت و استپ ها را می توان به صورت کامل انجام داد. با توجه به تکنولوژی جدید کنترل گشتاور در این نسل از سافت استارتر ها، این دستگاه ها برای موتورهای القایی سه فاز از توان 5.5 کیلووات تا توان 1200 کیلووات در ولتاژ 400 ولت مناسب هستند. طراحی و شیوه استفاده این گونه از سافت استارتر ها به گونه ای است که نهایت احساس راحتی را برای استفاده کننده به همراه دارد. از قابلیت های انعطاف پذیر این دسته از سافت استارتر ها می‌توان به نمایشگر پورتابل یا جداشدنی (با وضوح رنگی، رابط محلی و محل برای کارت حافظه micro SD) و ماژول‌های ارتباطی افزودنی (PROFINET، PROFIBUS ، EtherNet/IP و Modbus) اشاره کرد که کارایی اینگونه دستگاه ها را چند برابر می کند. یکی دیگر از تکنولوژی های این دسته از سافت استارتر ها، تکنولوژی کلیدزنی ترکیبی مدرن است که باعث می‌شود سافت استارتر های زیمنس خانواده SIRIUS 3RW55 با کلیدزنی کاربردی برای استفاده در مدت طولانی و همچنین صرفه جویی در انرژی مناسب باشند.



     پوستر سافت استارترهای زیمنس 3RW55

    ویژگی های سافت استارتر‌های زیمنس خانواده 3RW55

    قابلیت تنظیم پارامترها به صورت خودکار
    مجهز به دستگاه‌های سوئیچ‌زنی ترکیبی و همچنین کنترل موتور سه فاز
    ادغام در TIA Portal – ماژول‌های ارتباطی اختیاری است
    دارای نمایشگر پورتابل یا جداشدنی، رابط محلی و همچنین محلی برای قرار گرفتن کارت micro SD
    قابلیت کنترل توقف و گشتاور
    دارای مجوز مطابق دستورالعمل های ATEX/IECEx



    مزایای عملکرد سافت استارتر های زیمنس خانواده 3RW55

    حداکثر اطمینان‌پذیری برای بارهای مختلف و همچنین راه اندازی بسیار ساده و راحت
    دارای کمترین اتلاف توان و همچنین کنترل مطلوب موتور
    پیکربندی کارآمد و بیشترین انعطاف در اتوماسیون
    حداکثر انعطاف پذیری با توجه به رابط کاربری و راهنمای منوها
    کاهش بارگذاری مکانیکی و کنترل بهینه توقف پمپ
    بیشترین کاربرد برای استارت موتورهای ضد انفجار



    ♦ تمامی حقوق این مطلب برای شرکت سیانکو محفوظ است و استفاده از مطالب سایت تنها با ذکر منبع و درج لینک مستقیم به آن مطلب بلامانع است.

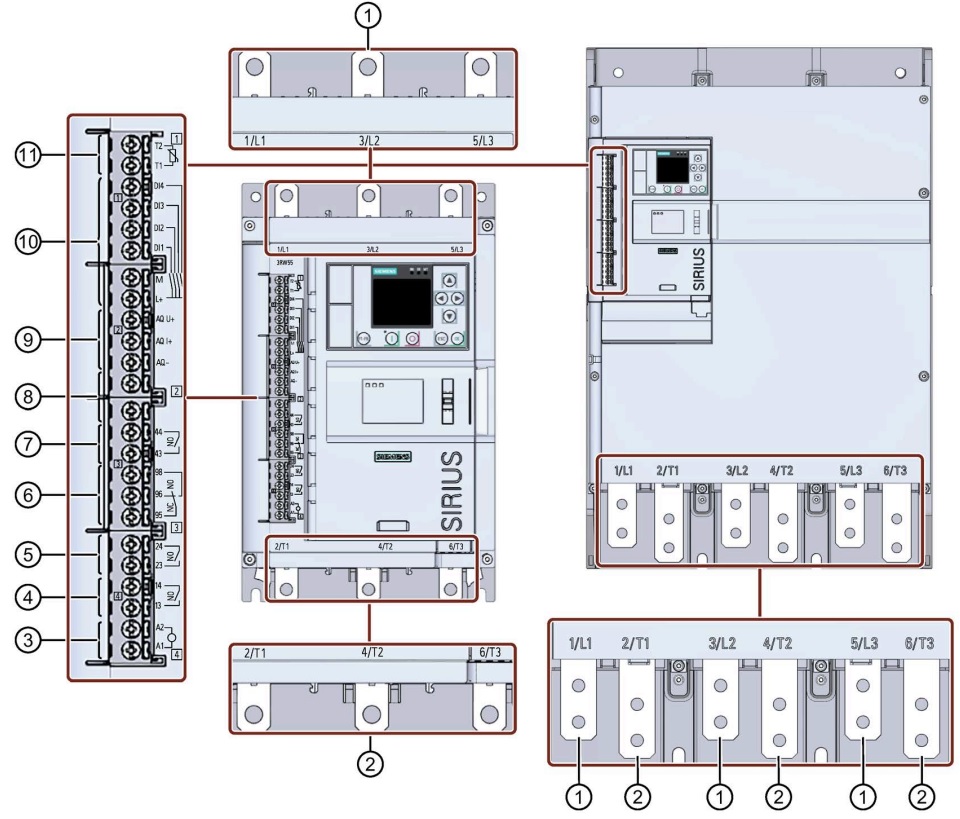

    مروری بر کلیه اتصالات نرم کننده استارت 3RW55

     سافت استارتر های زیمنس سری 3RW55

    1. اتصال کابل برق اصلی، سمت خط L1/1, L2/3, L3/5
    2. اتصال کابل برق اصلی، سمت بار (موتور) T1/2, T2/4, T3/6
    3. A1/A2: ولتاژ تغذیه (ولتاژ منبع تغذیه) برای ترمینال‌های کنترل (24 ولت AC/DC یا 110 – 250 ولت AC)
    4. خروجی 13،14 (خروجی 1): برای سیگنال‌دهی به حالات کارکرد و خطاها (قابل تنظیم با پارامتر)
    5. خروجی 23،24 (خروجی 2): برای سیگنال‌دهی به حالات کارکرد و خطاها (قابل تنظیم با پارامتر)
    6. خروجی 95،96 و 98 (خروجی 3): برای سیگنال‌دهی
    7. خروجی 43،44 (خروجی 4): برای سیگنال‌دهی به حالات کارکرد و خطاها (قابل تنظیم با پارامتر)
    8. تعیین نشده است.
    9. خروجی آنالوگ AQ-، AQ I+ و AQ U+: برای خروجی مقادیر مختلف اندازه گیری شده
    • AQ- / AQ U+: برای سیگنال‌دهی نوع ولتاژ، محدوده سیگنال 0 … 10 ولت
    • AQ- / AQ I+: برای سیگنالدهی نوع جریان، محدوده سیگنال 4 – 20 میلی‌آمپر
    10. کنترل ورودی‌های DI1 ، DI2 ، DI3 ، DI4 ، L+ و M
    11. حفاظت موتور ترمیستور T1 و T2: اتصال سنسور دما، اختیاری



    وضعیت LEDهای دستگاه در سافت استارتر 3RW55

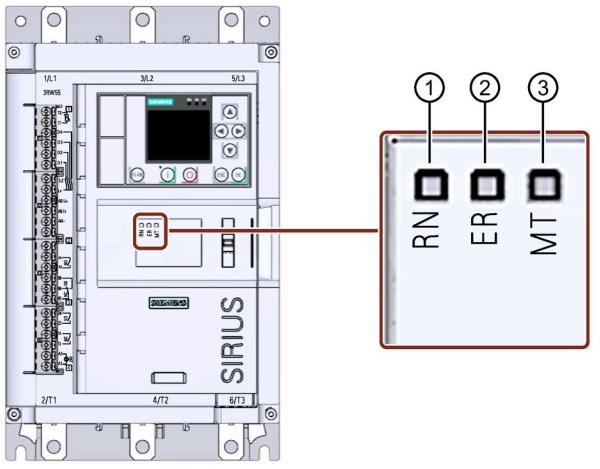

     LEDها وضعیت برای سافت استارترهای 3RW55

    1. RUN(سبز): تعیین کننده این که سافت استارتر در وضعیت آماده به کار است یا هنوز خیر.
    2. ERROR(قرمز): تعیین کننده این است که سافت استارتر خطایی دارد یا خیر.
    3. MAINTAINANCE(زرد): تعیین کننده این است که پیامی در حافظه سافت استارتر وجود دارد یا خیر.



    LED “RN” – اجرا:

    وضعیت معنی
    چراغ سبز ثابت

    روشن ثابت سبز

    در این حالت سافت استارتر 3RW55 آماده به کار است و می‌توان از آن استفاده کرد.
    چشمک زن سبز

    چشمک‌زن سبز

    عدم آماده به کار بودن سافت استارتر 3RW55 را نشان می‌دهد، بنا به دلایل زیر:

    به واسطه:

    ·         راه اندازی سیستم

    ·         سافت استارتر 3RW55 به تنظیمات کارخانه بازنشانی می شود

    ·         خودآزمایی (تست کاربر) فعال است

    ·         به روز رسانی سیستم عامل

    ·         حالت تست فعال است





    LED “ER” – خطا:

    وضعیت معنی
    خاموش

    خاموش

    نشانگر این است که در سافت استارتر هیچ خطایی بروز نداده است.
    چشمک زن قرمز

    چشمک‌زن قرمز

    نشانگر این است که حداقل یک پیام خطا وجود داشته و باید آن را برطرف کنید.





    LED “MT” – تعمیر و نگهداری/هشدار:

    وضعیت معنی
    خاموش

    خاموش

    هشدار فعال نیست.
    زرد ثابت

    روشن ثابت زرد

    نشانگر این است که حداقل یک هشدار وجود داشته که علت آن برطرف نشده است.
    چشمک زن زرد

    چشمک‌زن زرد

    سافت استارتر 3RW55 در حالت صرفه جویی در انرژی قرار دارد.





    خروجی‌های دیجیتالی

    سافت استارتر 3RW55 دارای 4 خروجی دیجیتالی می‌باشند، از این محرک ها برای کنترل خروجی‌هایی مانند فعال کردن ترمز یا روشن کردن چراغ هشدار می‌باشند.
    DQ1 = خروجی 13،14؛
    DQ2 = خروجی 23،24؛
    DQ3 = خروجی 95،96،98؛
    DQ4 = خروجی 43،44 یا خروجی 41،42؛
    از یکی از این خروجی‌ها می‌توان برای کنترل خروجی‌های دیجیتال استفاده نمود. به غیر از خروجی دیجیتال سوم که دائما به “گروه‌های خطا” تخصیص داده شده است الباقی خروجی‌های سافت استارتر 3RW55 را می‌توان به صورت کاملا جداگانه به خروجی‌های مختلف اختصاص داد.





    خروجی‌های آنالوگ

    در سافت استارتر های زیمنس سری 3RW55 با توجه به نوع ترمینال مورد اتصال در خروجی آنالوگ مقادیر مورد نظر اندازه گیری و توسط یک واحد سنجش خارجی نمایش داده می‌شوند که البته با توجه به خروجی انتخاب شده می‌توان به صورت جریان یا ولتاژ به نمایش گذاشت.
    ترمینال: AQ-/AQ I+ >>> محدوده اندازه گیری خروجی جریان: 4 – 20 میلی‌آمپر
    ترمینال: AQ-/AQ U+ >>> محدوده اندازه گیری خروجی ولتاژ: 0 – 10 ولت



    حفاظت موتور

    برای محافظت از سافت استارتر های زیمنس سری 3RW55 دو نوع کارکرد مختلف مورد استفاده قرار گرفته است که بهتر است برای داشتن کاملترین نوع محافظت از هر دو نوع محافظت استفاده کرد.

    • حفاظت از اضافه بار موتور الکترونیکی
    • محافظ موتور ترمیستور با سنسور دما

    در نوع اول یعنی حفاظت از اضافه بار موتور الکترونیکی، با استفاده از محاسبه جریان عبوری و همچنین پارامترهای دیگر می‌توان دمای حدودی موتور را بدست آورد و با دمای بدست آمده جریان را کنترل کرد تا دمای کنترل شود. همچنین که توضیح داده شد این حالت نشان می‌دهد که موتور الکتریکی در حالت کار عادی کار می‌کند یا بیش از حد بار دارد. در نوع می‌توان سنسورهای دمایی مانند PTC را به موتور القایی متصل کرد و توسط آن دمای موتور را اندازه گیری کرد. سپس اگر دمای اندازه گیری شده از حد معمول بالاتر رفت، طبق تنظیماتی که انجام داده‌اید سافت استارتر عکس‌العمل مناسب انجام می‌دهد.
    2 نوع مختلف سنسور اندازه گیری را می توان به سافت استارتر 3RW55 متصل کرد:
    • ترمیستورهای PTC نوع A
    این نوع سنسور یک مقاومت وابسته به دما است.
    • ترموکلیک
    این نوع سنسور یک سوئیچ وابسته به دما است.





    ساختار تشکیل دهنده کد های سافت استارتر زیمنس خانواده 3RW55

    کاراکتر 12 کاراکتر 11 کاراکتر 10 کاراکتر 9 کاراکتر 8 کاراکتر 7 کاراکتر 6 کاراکتر 5 کاراکتر 1 تا 4 کارکترهای تشکیل دهنده کد مدل سافت استارتر های 3RW55
    X***1 A H 5 3RW5 SIRIUS 3RW soft starter
    X*1 اندازه سافت استارتر 3RW55
    X**1 جریان موثر ارزیابی شده سافت استارتر های زیمنس 3RW55
    1 • برای اندازه های 1 و 2 کاربرد دارد

    • مدار اصلی: ترمینال های پیچی

    • مدار کنترل: ترمینال های پیچی

    سیستم اتصال
    2 • برای اندازه های 3  و 4 و 5 کاربرد دارد

    • مدار اصلی: اتصال شین

    • مدار کنترل: ترمینال های فنری

    3 • برای اندازه های 1 و 2 کاربرد دارد

    • مدار اصلی: ترمینال های پیچی

    • مدار کنترل: ترمینال های فنری

    6 • برای اندازه های 3 و 4 و 5 کاربرد دارد

    • مدار اصلی: اتصال شین

    • مدار کنترل: ترمینال های پیچی

    0 24V AC/DC ولتاژ منبع تغذیه کنترل  Us
    1 110V – 250 V AC
    4 v: 200 – 480 V AC ولتاژ عملیاتی نامی Ue
    5 v: 200 – 600 V AC
    6 v: 200 – 690 V AC

    1) توضیح در جدول زیر:
    جدول زیر اندازه و جریان عملیاتی نامی برای Ue = 400V و TU برابر 40 درجه سانتی گراد را در یک مدار استاندارد نشان می‌دهد.

    X***

    X**

    X*

    مقدار توان نامی سافت استارتر Pe

    مقدار جریان نامی سافت استارتر Ie

    سایز

    4 / 5 3 1 Pe = 5.5kW Ie = 13A سایز 1
    4 1 Pe = 7.5kW Ie = 18A
    5 1 Pe = 11kW Ie = 25A
    6 1 Pe = 15kW Ie = 32A
    7 1 Pe = 18.5kW Ie = 38A
    6 1 2 Pe = 11kW Ie = 25A سایز 2
    4 / 6 4 2 Pe = 22kW Ie = 47A
    5 2 Pe = 30kW Ie = 63A
    6 2 Pe = 37kW Ie = 77A
    7 2 Pe = 45kW Ie = 93A
    4 3 Pe = 55kW Ie = 113A سایز 3
    5 3 Pe = 75kW Ie = 143A
    6 3 Pe = 90kW Ie = 171A
    3 4 Pe = 110kW Ie = 210A سایز 4
    4 4 Pe = 132kW Ie = 250A
    5 4 Pe = 160kW Ie = 315A
    6 4 Pe = 200kW Ie = 370A
    7 4 Pe = 250kW Ie = 470A
    8 4 Pe = 315kW Ie = 570A
    2 5 Pe = 355kW Ie = 630A سایز 5
    3 5 Pe = 400kW Ie = 720A
    4 5 Pe = 450kW Ie = 840A
    6 5 Pe = 560kW Ie = 1100A
    8 5 Pe = 710kW Ie = 1280A





    پیکربندی سافت استارترهای خانواده 3RW55

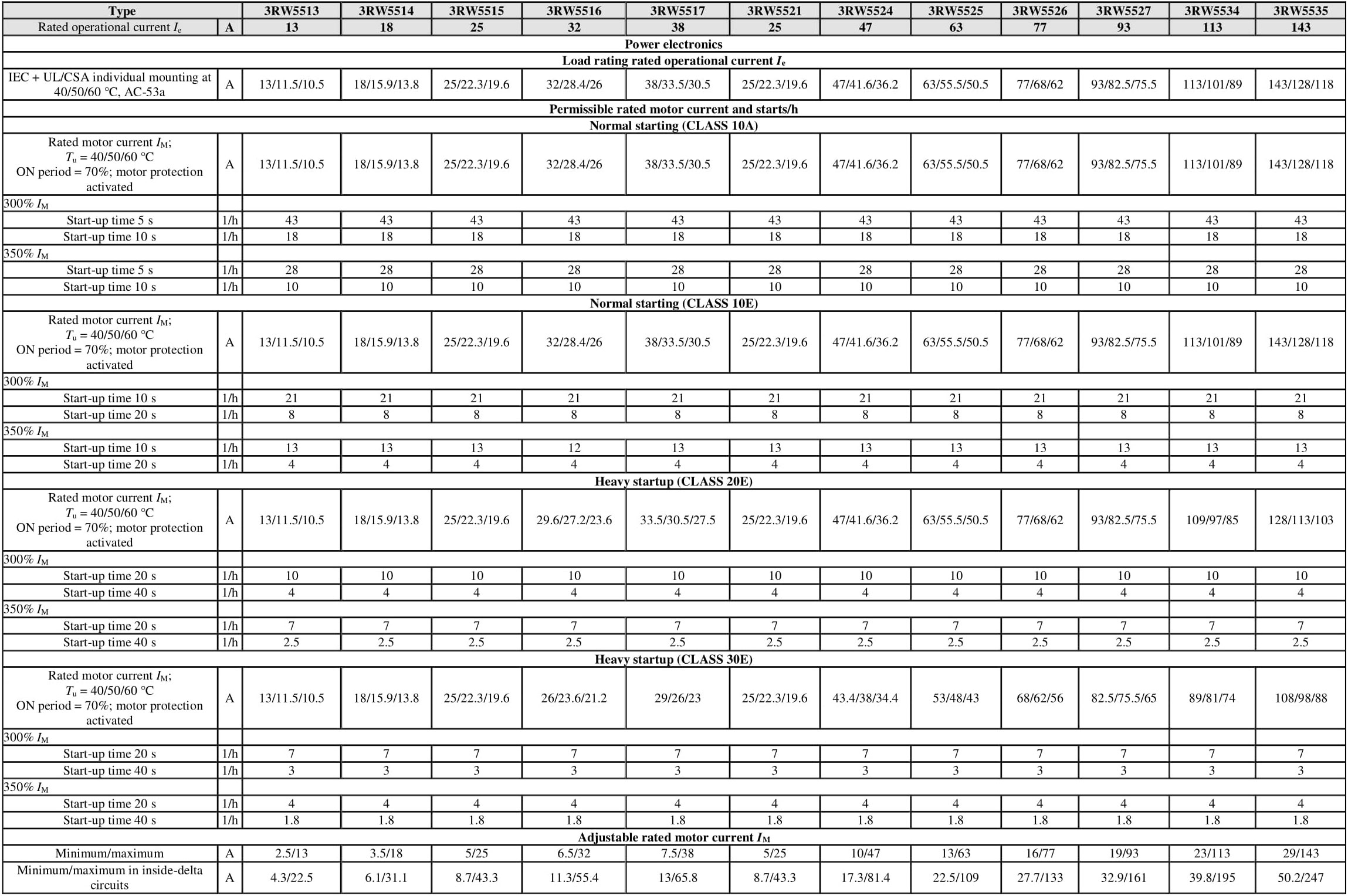

     پیکربندی سافت استارترهای زیمنس 3RW55 قسمت اول



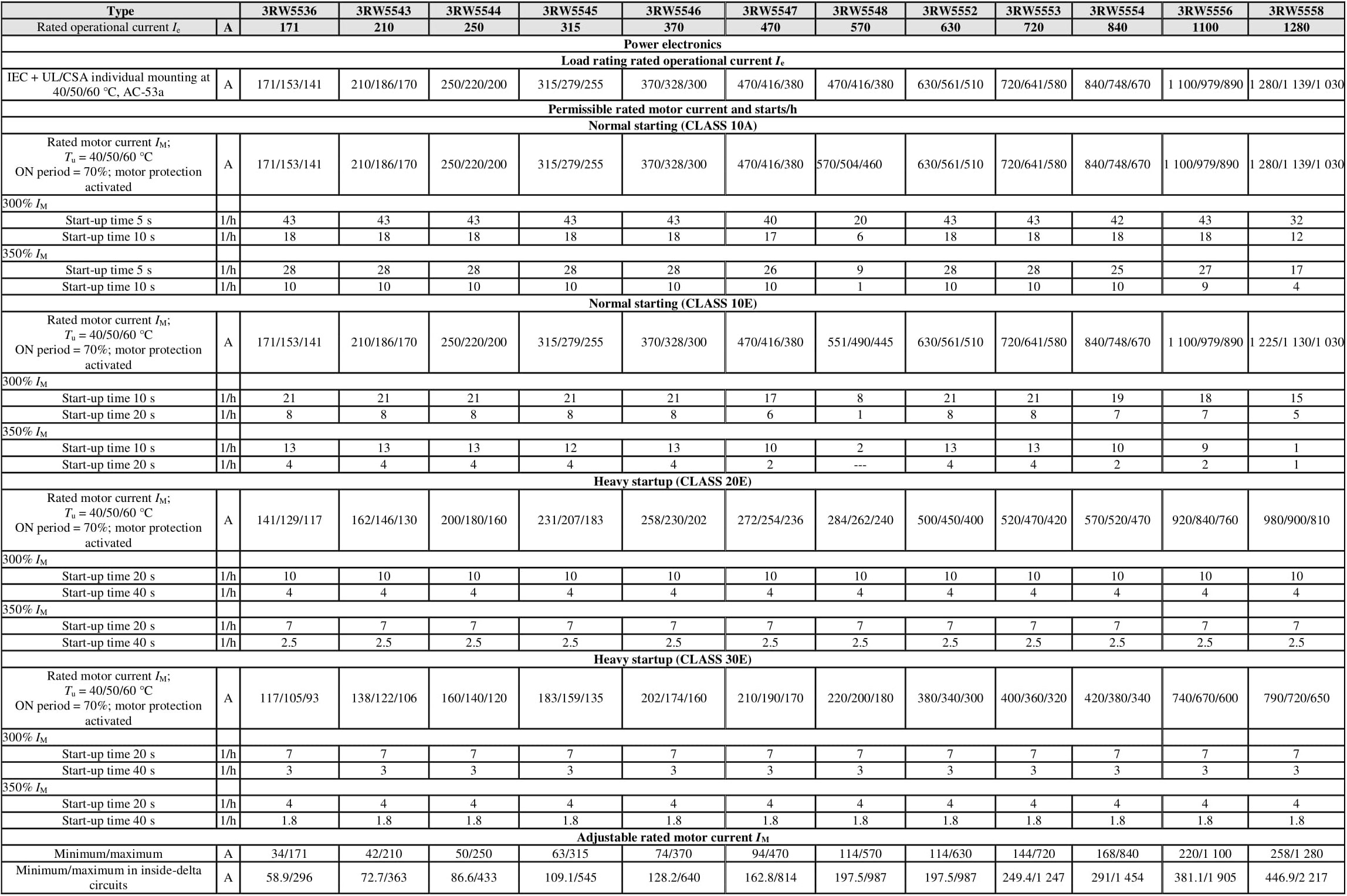

     پیکربندی سافت استارترهای زیمنس 3RW55 قسمت دوم
