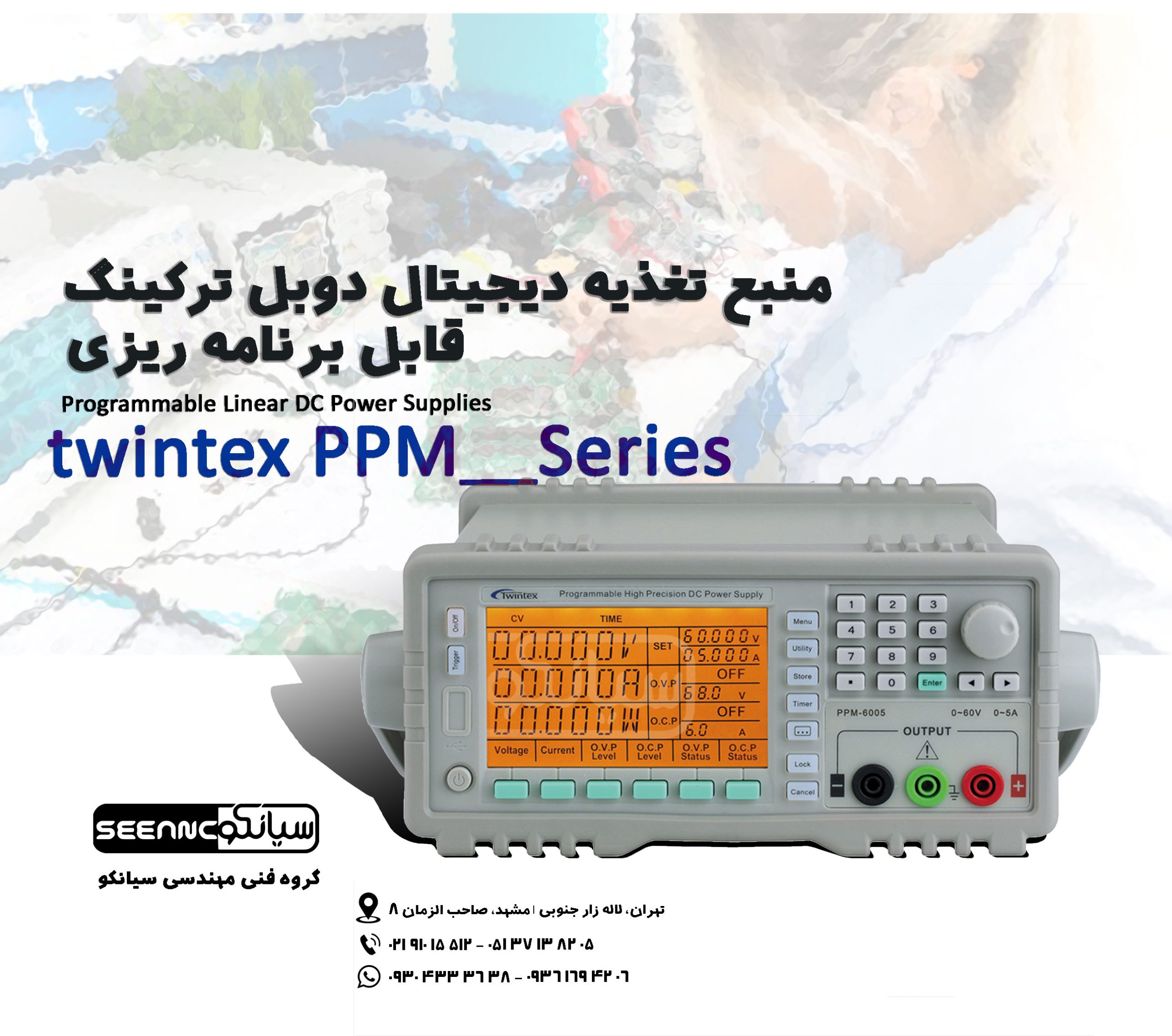

منبع تغذیه دیجیتال دوبل ترکینگ قابل برنامه ریزی تویین تکس سری twintex PPM

Single Output Programmable Linear DC Power Supplies twintex PPM＿Series

دسته : منبع تغذیه ،آداپتور

برند : Twintex

جهت خرید تماس بگیرید

ارتباط با فروشنده

مشخصات فنی

محصول مشابه و جایگزین

نظرات

مشخصات فنی

مشخصات منبع تغذیه دیجیتال دوبل ترکینگ قابل برنامه ریزی تویین تکس twintex PPM＿Series

انواع منبع تغذیه دیجیتال دوبل تویین تکس سری PPM یک منبع تغذیه ترکینگ DC و قابل برنامه ریزی با دقت بالا با توان خروجی از 90 تا 375 وات با مدل های مختلف موجود در جدول مقایسه انتهای صفحه می باشند که توسط بازرگانی سیانکو با قیمت لیست به همراه گارانتی عرضه می شود. دقت تنظیم بالا در حد 0.01٪، همچنین تغییر خودکار مداوم یا پویا مقادیر بار و شارژ باتری از جمله ویژگی های منحصر به فرد این دستگاه می باشد. منبع تغذیه ترکینگ سری PPM قابلیت پشتیبانی از کنترل MPU، رابط های RS-232/RS-485/USB و اتصال به رایانه شخصی را دارا می باشد.

دستورات استفاده شده در منبع تغذیه ترکینگ سری PPM با دستورات SCPI مطابقت دارند. کاربران به راحتی می توانند از برنامه های مناسب برای تسهیل برنامه های مختلف در تست خودکار و کنترل خودکار توسعه دهند. تنظیم ولتاژ و جریان توسط نرم افزار، از خطای انسانی جلوگیری کرده و عملکرد کاری سری PPM را دقیق تر می کند.

ویژگی های منبع تغذیه دوبل ترکینگ تویین تکس سری PPM

قابلیت تنظیم 0.01٪ با دقت بالا و وضوح کامل
میزان اعوجاج و نویز پایین در حد 1mVrms
صفحه نمایشگر 4.3 اینچی Segment LCD مجهز به نور پس زمینه
سرعت بالای عملکرد
دارای آلارم بیزر
مجهز به قفل پنل و ON/OFF خروجی
دارای منو و 300 مجموعه برای ذخیره سازی تنظیمات و فراخوانی داده
دارای عملکرد ریموت از راه دور به جز مدلهای PPM-3H12، PPM-5H07
نمایش مقدار مقاومت بار
دارای مد شارژ باتری
پشتیبانی از رابط استاندارد RS-232 و دستورات SCPI، همچنین نرم افزار Labview
پشتبانی از رابط RS-485 و Modbus به صورت آپشنال و سفارشی
پشتیبانی از RS-232 به کابل USB
کنترل آپشنال آنالوگ برای ولتاژ 0-5 ولت به جز مدل های PPM-3H12، PPM-5H07

جدول مشخصات انواع منبع تغذیه دیجیتال دوبل ترکینگ قابل برنامه ریزی سری PPM

مشخصات انواع منبع تغذیه قابل برنامه ریزی		سری PPM
ولتاژ کاری
تنظیم خط		≤0.01%+3mV
تنظیم بار		≤0.01%+3mV (I≤3A); ≤0.02%+5mV (I>3A)
ریپل و نویز		≤1mVrms (I≤3A); ≤2mVrms (I>3A); ≤3mVrms (V≥75V)(5Hz~1MHz)
زمان ریکاوری		≤100us (50% load change, minimum load 0.5A)
جریان کاری
رگولاتور خط		≤0.1%+3mA
رگولاتور بار		≤0.1%+3mA (I≤3A); ≤0.1%+5mA (I>3A)
ریپل و نویز		≤3mArms (I≤3A), ≤6mArms (I>3A)
نمایشگر
ولتمتر		5 digits LCD display
آمپر متر		5 digits LCD display
رزولوشن تنظیمات		1mV/1mA	2mV/0.1mA		10mV/0.1mA
رزولوشن خواتنش مقادیر		1mV/1mA	1mV/0.1mA		10mV/0.1mA
دقت تنظیمات	ولتاژ	±(0.03% of reading + 10mV)(25±5℃)
	جریان	±(0.1% of reading + 0.1% of FS)(25±5℃)
دقت خوانش مقادیر	ولتاژ	±(0.02% of reading +5mV)(25±5℃)
	جریان	±(0.1% of reading + 0.1% of FS)(25±5℃)
مشخصات عمومی
نحوه محافظت		Over load, over voltage, over current, over temperature and reverse polarity protections
قفل پنل		Provided
عملکرد ریموت		Maximum compensation voltage 5% of FS
شارژ باطری		Lithium battery curve charge
اینترفیس		RS232 interface, Support SCPI commands
		Optional RS485 interface, supportModBus
		Optional RS232 to USB cable
		Optional 0-5V analog control
حافظه		300 sets
عایق بندی		Between base and terminals: ≥20MΩ/500VDC Between base and AC power cord: ≥30MΩ/500VDC
شرایط کاری		استفاده در محیط سر پوشیده		Altitude: ≤2000m		Ambient temperature: 0~40℃
		Relative humidity: ≤80%		Installation category: II		Pollution degree: 2
شرایط انبار داری و نگهداری دستگاه		-10℃~70℃, ≤70%RH
منبع تغذیه		AC110V/220V±10% selectable, 50/60Hz
ابعاد		215Wx89Hx352D mm

جدول مقایسه انواع منبع تغذیه دیجیتال دوبل ترکینگ قابل برنامه ریزی سری PPM

مدل های مختلف منبع تغذیه تویین تکس	خروجی ولتاژ	خروجی جریان	O.V.P. محافظت اضافه ولتاژ	O.C.P. محافظت اضافه جریان	رزولوشن	ابعاد	وزن
PPM-3003	0~32V	0~3.2A	0.1~36V	0.1~3.6A	1mV/0.1mA	215Wx89Hx352D mm	6.8kg
PPM-3005	0~32V	0~5.5A	0.1~36V	0.1~6.0A	1mV/0.1mA		6.8kg
PPM-3603	0~40V	0~3.2A	0.1~42V	0.1~3.6A	1mV/0.1mA		6.8kg
PPM-3605	0~40V	0~5.5A	0.1~42V	0.1~6.0A	1mV/0.1mA		8kg
PPM-6003	0~64V	0~3.2A	0.1~68V	0.1~3.6A	1mV/0.1mA		8kg
PPM-6005	0~64V	0~5.5A	0.1~68V	0.1~6.0A	1mV/0.1mA		8kg
PPM-2010	0~22V	0~11A	0.1~24V	0.1~12A	1mV/1mA		8kg
PPM-3010	0~32V	0~11A	0.1~36V	0.1~12A	1mV/1mA		8kg
PPM-7503	0~80V	0~3.2A	0.1~84V	0.1~3.6A	1mV/0.1mA		8kg
PPM-7505	0~80V	0~5.5A	0.1~84V	0.1~6.0A	1mV/0.1mA		8.5kg
PPM-12001	0~128V	0~1.1A	0~134V	0.1~1.2A	10mV/0.1mA		6.8kg
PPM-12002	0~128V	0~2.2A	0~134V	0.1~2.4A	10mV/0.1mA		8kg
PPM-15H15	0~160V	0~1.6A	0.1~180V	0.1~1.8A	10mV/0.1mA		6.8kg
PPM-1820	0~19V	0~21A	0.1~21V	0.1~22A	1mV/1mA	215Wx89Hx412D mm	9.8kg
PPM-12003	0~128V	0~3.2A	0~134V	0.1~3.6A	10mV/0.1mA		9.8kg
PPM-3H12	0~330V	0~1.2A	0.1~360V	0.01~1.32A	10mV/0.1mA		10.2kg
PPM-5H07	0~500V	0~0.7A	0.1~550V	0.01~0.8A	10mV/0.1mA		10.2kg
