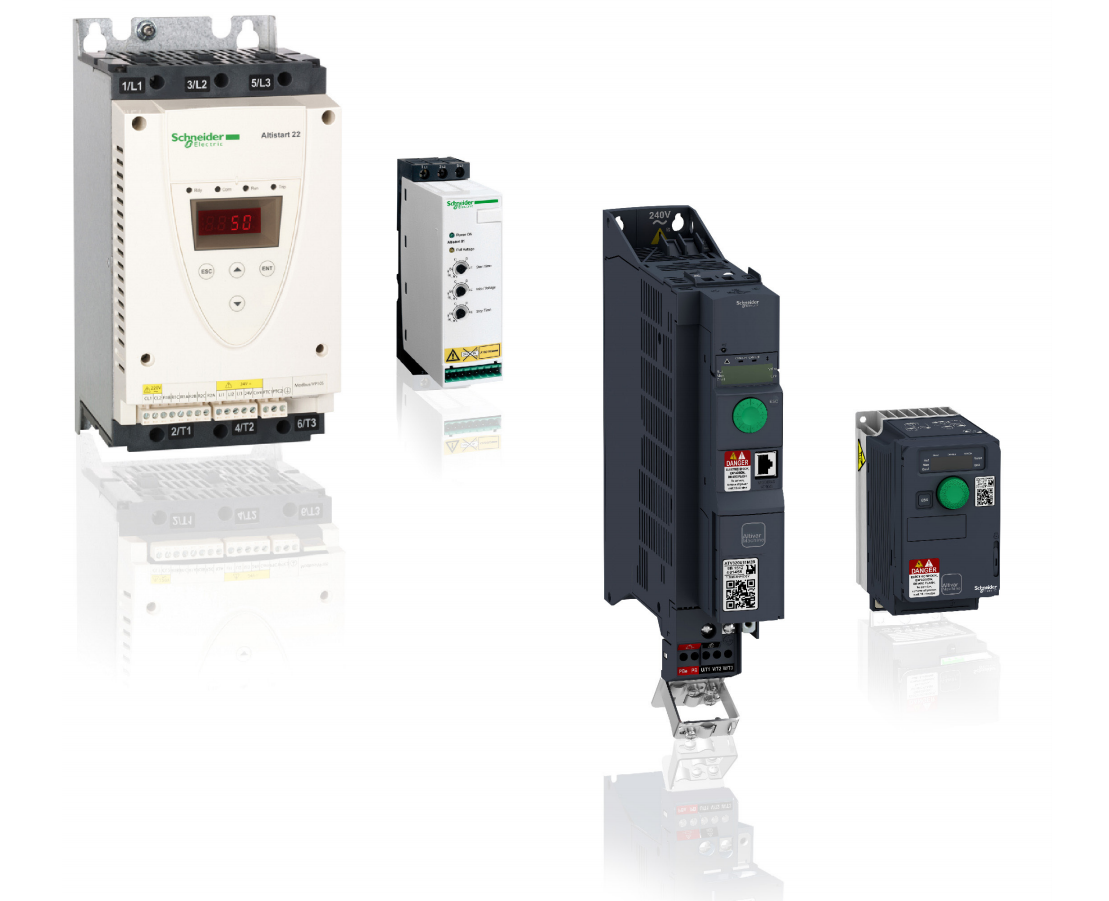

سافت استارتر Altistart 22 مدل ATS22D88Q یکی از تجهیزات پر کاربرد صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که در گروه صنعتی سیانکو به عنوان نمایندگی چندین برند معتبر بین الملی تجهیزات صنعتی اندازه گیری و ابزار دقیق با قیمت لیست به فروش می رسد
سافت استارتر Altistart 22 مدل ATS22D88Q یکی از تجهیزات پر کاربرد صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که در گروه صنعتی سیانکو به عنوان نمایندگی چندین برند معتبر بین الملی تجهیزات صنعتی اندازه گیری و ابزار دقیق با قیمت لیست به فروش می رسد این سافت استارتر توانایی کنترل انواع فن و پمپ سه فاز را با توان 22 تا 45 کیلو وات را دارا می باشد. سافت استارتر Schneider ATS22D88Q دارای استاندارد حفاظتی IP20 و علامت استاندارد اتحادیه CE می باشد، بای پس داخلی و توانایی کنترل گشتاور از ویژگی های مهم این سافت استارتر محسوب می شود.
اندازه کوچک، مناسب و طراحی بهینه
قابلیت نصب سریع و و راه اندازی ساده
مجهز به بای پس داخلی
مجهز به ورودی منطقی قابل برنامه ریزی
مجهز به ورودی پراب دمایی PTC با قابلیت محافظت حرارتی موتور
قابلیت محافظت در برابر ولتاژ بیش از حد مجاز
سری محصول | Altistart 22 |
عملکرد محصول | Soft starter |
توانایی اتصال به موتور | Asynchronous motors |
کاربرد خاص محصول | Pumps and fans |
نام اختصاری و پارت نامبر دستگاه | ATS22 |
تعداد فاز های شبکه | 3 phases |
[Us] نرخ ولتاژ تغذیه | 230…440 V – 15…10 % |
توان موتور بر حسب kW | 22 kW 230 V 45 kW 400 V 45 kW 440 V |
جریان | 81 A |
توان مصرفی بر حسب W | 66 W for standard applications |
رده استفاده | AC-53A |
نوع استارت موتور | Start with torque control (current limited to 3.5 In) |
نرخ استارتر IcL | 88 A for connection in the motor supply line for standard applications |
درجه حفاظت IP | IP20 |
نحوه اسمبل شدن دستگاه | With heat sink |
مشخصه | Internal bypass |
محدوده های ولتاژ تغذیه | 195…484 V |
فزکانس تغذیه | 50…60 Hz – 10…10 % |
فرکانس شبکه | 45…66 Hz |
نحوه اتصال به تجهیز | To the motor delta terminals In the motor supply line |
[Uc] ولتاژ مدار کنترلی | 230 V – 15…10 % 50/60 Hz |
مصرف مدار کنترلی | 20 W |
تعداد خروجی های مجزا دستگاه | 2 |
نوع خروجیهای مجزاء دستگاه | Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O |
مینیمم جریان سوییچینگ | 100 mA at 12 V DC (relay outputs) |
ماکزیمم جریان سوییچینگ | 5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs |
تعداد ورودیهای مجزا | 3 |
نوع ورودی ها | (LI1, LI2, LI3) logic, 5 mA 4.3 kOhm |
ولتاژ ورودی های مجزاء | 24 V <= 30 V |
ورودی های منطقی قابل برنامه ریزی | Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA |
خروجی جریان | 0.4…1 Icl adjustable |
PTC ورودی دمای | 750 Ohm |
پروتکل پورت ارتباطی | Modbus |
نوع کانکتور | 1 RJ45 |
خط داده ارتباطی | Serial |
اینترفیس فیزیکی | RS485 multidrop |
نرخ مبادله داده | 4800, 9600 or 19200 bps |
محافظت فعال بر روی خطوط | Phase failure: line Thermal protection: motor Thermal protection: starter |
علامت استاندارد | CE |
نحوه خنک کنندگی | Forced convection |
نحوه اتصال | Vertical +/- 10 degree |
ابعاد | 295 mm*145 mm*207 mm |
وزن | 12 kg |
AC-3 نرخ توان موتور | 15…25 kW at 200…240 V 3 phases 30…50 kW at 380…440 V 3 phases |
عملکرد | Soft starter |
استاندارد مطابقتی | Conducted and radiated emissions level A conforming to IEC 60947-4-2 Damped oscillating waves level 3 conforming to IEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Immunity to electrical transients level 4 conforming to IEC 61000-4-4 Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
استاندارد ها | EN/IEC 60947-4-2 |
تاییدیه محصول | CCC CSA UL GOST C-Tick |
مقاومت دستگاه در برابر لرزش | 1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6 |
مقاومت در برابر ضربه | 15 gn for 11 ms conforming to EN/IEC 60068-2-27 |
سطخح نویز | 45 dB |
درجه آلایندگی | Level 2 conforming to IEC 60664-1 |
رطوبت نسبی | 0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
دمای محیطی کار دستگاه | -10…40 °C (without derating) 40…60 °C (with current derating 2.2 % per °C) |
مقاومت دستکگاه در برابر دمای محیطی | -25…70 °C |
ارتفاع کاری | <= 1000 m without derating > 1000…< 2000 m with current derating of 2.2 % per additional 100 m |
