معرفی و خرید درایو سه فاز اشنایدر فرانسه سری Altivar ATV310HD11N4E

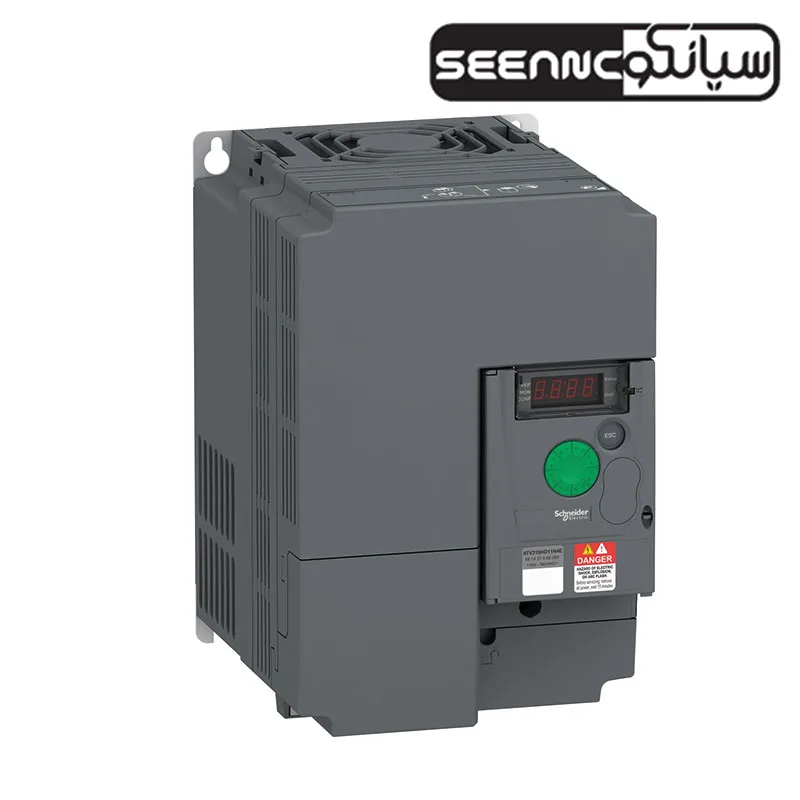

درایو سه فاز اشنایدر الکتریک فرانسه مدل Altivar ATV310HD11N4E یکی از تجهیزات طراحی شده تحت برند SCHNIDER می باشد این درایو مناسب برای راه اندازی موتور های آسنکرون نظیر انواع فن و پمپ آب می باشد، اندازه کوچک و تناسب اندازه برای انواع راک و کابینت و تابلو برق همچنین زمان و هزینه راه اندازی پایین همراه با امکان خطایابی سریع از اساسی ترین ویژگی های این سافت استارتر می باشد. سافت استارتر ATV310HD11N4E سری Altivar Easy 310 دارای رابط کاربری آسان و پروتکل ارتباطی Modbus می باشد.
درایو ATV310HD11N4E دارای انواع توابع راه اندازی موتور آسنکرون مناسب برای کاربرد های مختلف نظیر ماشین آلات نساجی ، ابزار آلات و ماشین آلات صنعتی، دستگاه های برش چوب و فرآوری آن، انواع تسمه نقاله ها و تجهیزات مناسب برای جابه جایی مواد، ماشین آلات بسته بندی و چاپ ، تجهیزات فرآوری و ساخت سرامیک و دیگر موارد می باشد.درایو Easy Altivar 310 دارای انواع توابع راه اندازی موتور مناسب برای کاربرد های مختلف نظیر ماشین آلات نساجی ، ابزار آلات و ماشین آلات صنعتی، دستگاه های برش چوب و فرآوری آن، انواع تسمه نقاله ها و تجهیزات مناسب برای جابه جایی مواد، ماشین آلات بسته بندی و چاپ ، تجهیزات فرآوری و ساخت سرامیک و دیگر موارد می باشد.
گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند
ویژگی های فنی درایو سه فاز اشنایدر فرانسه سری Altivar ATV310HD11N4E
مناسب برای موتور های آسنکرون 11 کیلو وات و 15 اسب بخار
دارای پروکل ارتباطی Modbus
مناسب برای نصب در شبکه سه فاز
جدول مشخصات فنی درایو سه فاز اشنایدر مدل ATV310HD11N4E
| سری محصول |
Easy Altivar 310 |
| کاربرد محصول |
Variable speed drive |
| کاربرد خاص محصول |
Simple machine |
| نوع اسمبل دستگاه |
With heat sink |
| نام کوتاه سری و دستگاه |
ATV310-ATV310HD11N4E |
| تعداد فاز شبکه |
Three phase |
| [Us] نرخ ولتاژ تغذیه |
380…460 V – 15…10 % |
| توان موتور kW |
11 kW |
| توان موتور بر حسبhp |
15 hp |
| سطح نویز |
50 dB |
| نوع موتور قابل کنترل |
Asynchronous motors |
| quantity per set |
Set of 1 |
فیلتر EMC
|
Without EMC filter |
نوع خنک کنندگی
|
Integrated fan |
| فرکانس تغذیه |
50/60 Hz +/- 5 % |
| پروتکل پورت ارتباطی |
Modbus |
| نوع کانکتور |
RJ45 (on front face) for Modbus |
| اینترفیس فیزیکی |
2-wire RS 485 for Modbus |
| فریم ارسال داده |
RTU for Modbus |
| تعداد آدرس ها |
1…247 for Modbus |
| نرخ ارسال |
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s |
| سرویس ارتباطی |
Read holding registers (03) 29 words
Write single register (06) 29 words
Write multiple registers (16) 27 words
Read/write multiple registers (23) 4/4 words
Read device identification (43) |
| جریان خط راه اندازی |
30.4 A |
| توان ظاهری |
24.2 kVA |
| Isc |
5 kA |
| خروجی جریان مداوم |
24 A at 4 kHz |
| ماکزیمم جریان گذرا |
36 A for 60 s |
| اتلاف توان بر حسب W |
294.7 W at In |
| خروجی فرکانسی سرعت درایو |
0.5…400 Hz |
| سوییچینگ اسمی فرکانس |
4 kHz |
| سوییچینگ فرکانسی |
2…12 kHz adjustable |
| محدوده سرعت |
1…20 |
| گشتاور اضافه گذرا |
170…200 % of nominal motor torque depending on drive rating and type of motor |
| ترمز گشتاور |
Up to 150 % of nominal motor torque with braking resistor at high inertia
Up to 70 % of nominal motor torque without braking resistor |
| مشخصات کنترل موتور آسنکرون |
Quadratic voltage/frequency ratio
Sensorless flux vector control
Energy saving ratio |
| جبران لغزش موتور |
Preset in factory
Preset in factory |
| ولتاژ خروجی |
380…460 V three phase |
| کانکتور ارتباط الکتریکی |
Terminal, clamping capacity: 10 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
| گشتاور |
2.2…2.4 N.m |
| عایق |
Electrical between power and control |
| تغذیه |
Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protection
Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection |
| تعداد ورودی آنالوگ |
1 |
| نوع ورودی آنالوگ |
Configurable current AI1 0…20 mA 250 Ohm
Configurable voltage AI1 0…10 V 30 kOhm
Configurable voltage AI1 0…5 V 30 kOhm |
| تعداد ورودی های مجزا |
4 |
| نوع ورودی های مجزا |
Programmable LI1…LI4 24 V 18…30 V |
| ورودی مجزا منطقی |
Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm
Positive logic (source), 0…< 5 V (state 0), > 11 V (state 1) |
| زمان نمونه بردای |
10 ms for analogue input
20 ms, tolerance +/- 1 ms for logic input |
| خطای خط |
+/- 0.3 % of maximum value for analogue input |
| تعداد خروجی آنالوگ |
1 |
| نوع خروجی های آنالوگ |
AO1 software-configurable voltage: 0…10 V, impedance: 470 Ohm, resolution 8 bits
AO1 software-configurable current: 0…20 mA, impedance: 800 Ohm, resolution 8 bits |
| تعداد خروجی مجزا |
2 |
| نوع خروجی های مجزا |
Logic output LO+, LO-
Protected relay output R1A, R1B, R1C 1 C/O |
| حداقل جریان سوییچینگ |
5 mA at 24 V DC for logic relay |
| ماکزیمم جریان سوییچینگ |
2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay
4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay |
| شیب شتاب و کاهش سرعت |
U
S
U |
| ترمز در حالت سکون |
By DC injection, <30 s |
| نوع حفاظت خط |
Line supply overvoltage
Line supply undervoltage
Overcurrent between output phases and earth
Overheating protection
Short-circuit between motor phases
Against input phase loss in three-phase
Thermal motor protection via the drive by continuous calculation of I²t |
| وضوح فرکانس |
Analog input: converter A/D, 10 bits
Display unit: 0.1 Hz |
| ثابت زمانی |
20 ms +/- 1 ms for reference change |
| موقعیت نصب |
Vertical +/- 10 degree |
| ارتفاع |
171 mm |
| عرض |
150 mm |
| عمق |
232 mm |
| وزن کلی |
3.7kg |
| استاندارد مطابقتی الکترو مغناطیسی |
Electrical fast transient/burst immunity test – test level: level 4 conforming to EN/IEC 61000-4-4
Electrostatic discharge immunity test – test level: level 3 conforming to EN/IEC 61000-4-2
Immunity to conducted disturbances – test level: level 3 conforming to EN/IEC 61000-4-6
Radiated radio-frequency electromagnetic field immunity test – test level: level 3 conforming to EN/IEC 61000-4-3
Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11
Surge immunity test – test level: level 3 conforming to EN/IEC 61000-4-5 |
| استاندارد ها |
EN/IEC 61800-5-1
EN/IEC 61800-3 |
| IP درجه محافظت |
IP20 without blanking plate on upper part
IP41 top |
| درجه آلودگی |
2 conforming to EN/IEC 61800-5-1 |
| مشخصات محیطی |
Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3
Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3 |
| مقاومت در برابر ضربه |
15 gn conforming to EN/IEC 60068-2-27 for 11 ms |
| رطوبت نسبی |
5…95 % without condensation conforming to IEC 60068-2-3
5…95 % without dripping water conforming to IEC 60068-2-3 |
| دمای محیطی قابل تحمل |
-25…70 °C |
| دمای کاری |
-10…55 °C without derating
55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C |
| ارتفاع کاری |
<= 1000 m without derating |
