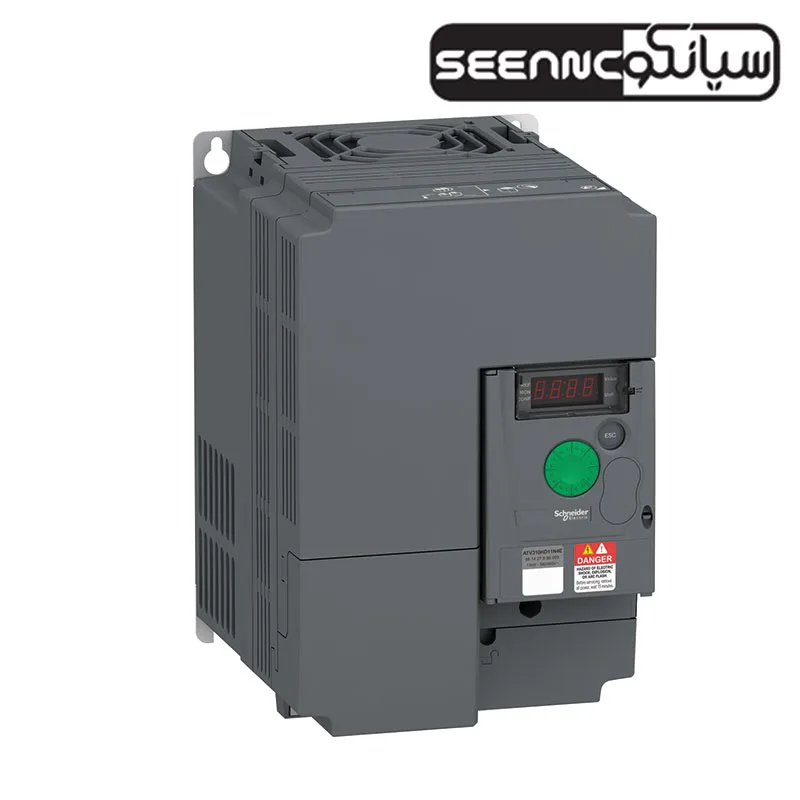

معرفی و خرید درایو سه فاز اشنایدر فرانسه مدل Altivar ATV310HU75N4E

درایو سه فاز اشنایدر الکتریک فرانسه مدل Altivar ATV310HU75N4E یکی از تجهیزات طراحی شده تحت برند SCHNIDER می باشد این درایو مناسب برای راه اندازی موتور های آسنکرون نظیر انواع فن و پمپ آب می باشد، اندازه کوچک و تناسب اندازه برای انواع راک و کابینت و تابلو برق همچنین زمان و هزینه راه اندازی پایین همراه با امکان خطایابی سریع از اساسی ترین ویژگی های این سافت استارتر می باشد. سافت استارتر ATV310HU75N4E سری Altivar Easy 310 دارای رابط کاربری آسان و پروتکل ارتباطی Modbus می باشد.

درایو ATV310HU75N4E دارای انواع توابع راه اندازی موتور آسنکرون مناسب برای کاربرد های مختلف نظیر ماشین آلات نساجی ، ابزار آلات و ماشین آلات صنعتی، دستگاه های برش چوب و فرآوری آن، انواع تسمه نقاله ها و تجهیزات مناسب برای جابه جایی مواد، ماشین آلات بسته بندی و چاپ ، تجهیزات فرآوری و ساخت سرامیک و دیگر موارد می باشد.درایو Easy Altivar 310 دارای انواع توابع راه اندازی موتور مناسب برای کاربرد های مختلف نظیر ماشین آلات نساجی ، ابزار آلات و ماشین آلات صنعتی، دستگاه های برش چوب و فرآوری آن، انواع تسمه نقاله ها و تجهیزات مناسب برای جابه جایی مواد، ماشین آلات بسته بندی و چاپ ، تجهیزات فرآوری و ساخت سرامیک و دیگر موارد می باشد.

گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند

ویژگی های فنی درایو سه فاز اشنایدر فرانسه مدل Altivar ATV310HU75N4E

مناسب برای موتور های آسنکرون 7.5 کیلو وات و 10 اسب بخار

دارای پروکل ارتباطی Modbus

مناسب برای نصب در شبکه سه فاز

جدول مشخصات فنی درایو سه فاز اشنایدر مدل ATV310HU75N4E

سری محصول	Easy Altivar 310
نام و نوع محصول	Variable speed drive
کاربرد ویژه دستگاه	Simple machine
نوع اتصال و اسمبل شدن درایو	With heat sink
نام کوتاه و پارت نامبر دستگاه	ATV310-ATV310HU75N4E
تعداد فاز های شبکه	Three phase
[Us] نرخ ولتاژ تغذیه	380…460 V – 15…10 %
توان موتور بر حسب kW	7.5 kW
توان موتور بر حسب hp	10 hp
سطح نویز	50 dB

کاربرد عمومی درایو	Asynchronous motors
Quantity per set	Set of 1
EMC فیلتر	Without EMC filter
نوع خنک سازی	Integrated fan
فرکانس تغذیه	50/60 Hz +/- 5 %
پروتکل پورت ارتباطی	Modbus
نوع کانکتور	RJ45 (on front face) for Modbus
اینترفیس فیزیکی	2-wire RS 485 for Modbus
نوع فریم ارتباطی	RTU for Modbus
نرخ ارتباط داده	4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s
تعداد آدرس ها	1…247 for Modbus
سرویس های ارتباطی	Read holding registers (03) 29 words Write single register (06) 29 words Write multiple registers (16) 27 words Read/write multiple registers (23) 4/4 words Read device identification (43)
جریان خط	22.4 A
توان ظاهری	17.8 kVA
خط Isc	5 kA
خروجی جریان پایدار	17 A at 4 kHz
ماکزیمم جریان گذرا	25.5 A for 60 s
توان مصرفی بر حسب W	203.87 W at In
فرکانس خروجی سرعت درایو	0.5…400 Hz
فرکانس سوییچینگ اسمی	4 kHz
فرکانس سوییچینگ	2…12 kHz adjustable
نرخ سرعت	1…20
اضافه گشتاور در حالت گذرا	170…200 % of nominal motor torque depending on drive rating and type of motor
ترمز گشتاور	Up to 150 % of nominal motor torque with braking resistor at high inertia Up to 70 % of nominal motor torque without braking resistor
مشخصات کنترل موتور آسنکرون	Energy saving ratio Energy saving ratio Quadratic voltage/frequency ratio
لغزش متعادل موتور	Adjustable Adjustable
ولتاژ خروجی	380…460 V three phase
ارتباط الکتریکال	Terminal, clamping capacity: 6…10 mm² (L1, L2, L3, PA/+, PB, U, V, W)
میزان سفتی گشتاور	2.2…2.4 N.m
عایق بندی	Electrical between power and control
تغذیه	Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protection Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection
تعداد ورودی آنالوگ	1
نوع ورودی آنالوگ	Configurable current AI1 0…20 mA 250 Ohm Configurable voltage AI1 0…10 V 30 kOhm Configurable voltage AI1 0…5 V 30 kOhm
تعداد ورودی های مجزا	4
نوع ورودی ها	Programmable LI1…LI4 24 V 18…30 V
ورودی منطقی	Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm Positive logic (source), 0…< 5 V (state 0), > 11 V (state 1)
مدت نمونه بردای	10 ms for analogue input 20 ms, tolerance +/- 1 ms for logic input
خطای خطی	+/- 0.3 % of maximum value for analogue input
تعداد خروجی های آنالوگ	1
نوع خروجی آنالوگ	AO1 software-configurable voltage: 0…10 V, impedance: 470 Ohm, resolution 8 bits AO1 software-configurable current: 0…20 mA, impedance: 800 Ohm, resolution 8 bits
تعداد خروجی ها	2
نوع خروجی	Logic output LO+, LO- Protected relay output R1A, R1B, R1C 1 C/O
حداقل جریان سوییچینگ	5 mA at 24 V DC for logic relay
ماکزیمم جریان سوییچینگ	2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay 2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay 3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay 4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay
شتاب و کاهش شتاب رمپ ها	S S U
جریان راکد در ترمز	By DC injection, <30 s
نوع حفاظت	Line supply overvoltage Line supply undervoltage Overcurrent between output phases and earth Overheating protection Short-circuit between motor phases Against input phase loss in three-phase Thermal motor protection via the drive by continuous calculation of I²t
رزولوشن فرکانس	Analog input: converter A/D, 10 bits Display unit: 0.1 Hz
ثابت زمانی	20 ms +/- 1 ms for reference change
پوزیشن کاری دستگاه	Vertical +/- 10 degree
ارتفاع	171 mm
عرض	150 mm
عمق	232 mm
وزن	3.7 kg

استاندارد الکترومغناطیسی	Electrical fast transient/burst immunity test – test level: level 4 conforming to EN/IEC 61000-4-4 Electrostatic discharge immunity test – test level: level 3 conforming to EN/IEC 61000-4-2 Immunity to conducted disturbances – test level: level 3 conforming to EN/IEC 61000-4-6 Radiated radio-frequency electromagnetic field immunity test – test level: level 3 conforming to EN/IEC 61000-4-3 Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11 Surge immunity test – test level: level 3 conforming to EN/IEC 61000-4-5
استاندارد ها	EN/IEC 61800-3 EN/IEC 61800-5-1
IP میزان حفاظت	IP20 without blanking plate on upper part IP41 top
میزان آلودگی	2 conforming to EN/IEC 61800-5-1
کاراکتر های محیطی	Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3 Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
مقاومت در برابر ضربه	15 gn conforming to EN/IEC 60068-2-27 for 11 ms
رطوبت نسبی	5…95 % without condensation conforming to IEC 60068-2-3 5…95 % without dripping water conforming to IEC 60068-2-3
مقاومت دستگاه در برابر دما	-25…70 °C
دمای کاری	-10…55 °C without derating 55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C
ارتفاع کاری	<= 1000 m without derating
