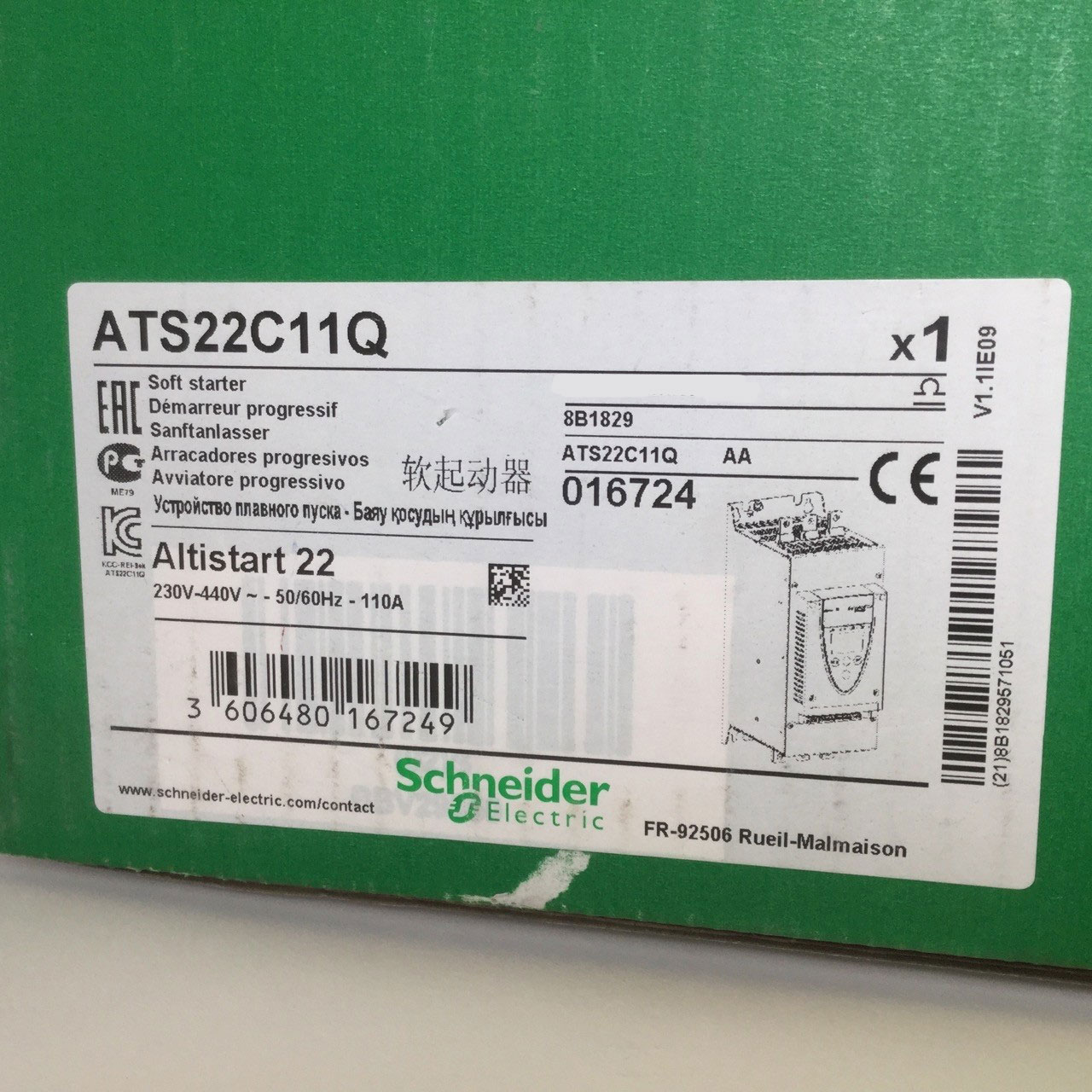

سافت استارتر Altistart 22 مدل Schneider ATS22C11Q یکی از تجهیزات پر کاربرد صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که در گروه صنعتی سیانکو به عنوان نمایندگی چندین برند معتبر بین الملی تجهیزات صنعتی اندازه گیری و ابزار دقیق با قیمت لیست به فروش می رسد
سافت استارتر Altistart 22 مدل Schneider ATS22C11Q یکی از تجهیزات پر کاربرد صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که در گروه صنعتی سیانکو به عنوان نمایندگی چندین برند معتبر بین الملی تجهیزات صنعتی اندازه گیری و ابزار دقیق با قیمت لیست به فروش می رسد این سافت استارتر توانایی کنترل انواع موتور آسنکرون قفس سنجابی، فن و پمپ سه فاز را با توان 39 در ولتاژ 230 ولت تا 55 کیلو وات (400 تا 440 ولت در خط تغذیه) را دارا می باشد. سافت استارتر ATS22C11Q دارای استاندارد حفاظتی IP20 و علامت استاندارد اتحادیه CE می باشد، بای پس داخلی و توانایی کنترل گشتاور از ویژگی های مهم این سافت استارتر محسوب می شود. این واحد استارت نرم / استاپ نرم اشنایدر الکتریک Altistart 22-ATS22C11Q می تواند موتورهای آسنکرون 3 فاز را در خط تغذیه یا اتصال دلتا با درجه بندی 110A و 230 تا 440V تغذیه کند همچنین این تجهیز دارای ورودی پراب دمایی PTC برای تشخیص حرارت ناشی از چرخش موتور جهت نظارت و بهبود عملکرد موتور می باشد
اندازه کوچک، مناسب و طراحی بهینه انعطاف پذیر با قابلیت نصب در فریم انواع ماشین
قابلیت نصب سریع و و راه اندازی ساده برای انواع پمپ ها ، فن ها ، کمپرسورها و ماشین آلات
مجهز به بای پس داخلی، کاهش صدا و کاهش اتلاف دمایی
مجهز به ورودی منطقی قابل برنامه ریزی
مجهز به ورودی پراب دمایی PTC با قابلیت محافظت حرارتی موتور
قابلیت محافظت در برابر ولتاژ بیش از حد مجاز
امکان راه اندازی موتور با ولتاژ غیر صفر و غلبه بر گشتاور بالا
سری محصولات نمایندگی | Altistart 22 |
کاربرد کلی دستگاه | سافت استارتر |
قابل استفاده برای موتور ها | موتور های القایی آسنکرون |
کاربرد خاص دستگاه | انواع پمپ و فن |

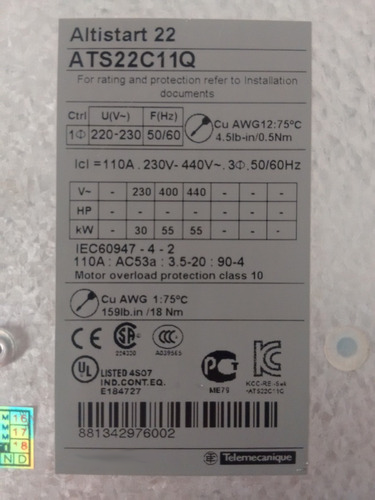

نام اختصاری و پارت نامبر سافت استارتر اشنایدر | ATS22-ATS22C11Q |
تعداد فاز شبکه | 3فاز |
[Us] نرخ ولتاژ تغذیه | 230…440 V – 15…10 % |
توان موتور بر حسب کیلو وات | 39 kW 230 V 55 kW 400 V 55 kW 440 V |
جریان تنظیمات کارخانه | 100 A |
توان مصرفی دستگاه بر حسب W | 75 وات برای کاربرد های استاندارد دستگاه |
رده بندی استفاده از دستگاه | AC-53A |
نوع استارت موتور | استارت موتور به وسیله کنترل گشتاور (3.5 In کنترل جریان در) |
IcL نرخ استارت | 110 آمپر برای اتصال به خط تغذیه موتور جهت کاربرد های استاندارد |
IP درجه استاندارد نفوذ پذیری | IP20 |
نحوه هم بندی و اسمبل شدن دستگاه | نصب به همراه هیت سینک |
عملکرد و مشخصه اصلی دستگاه | دارای بای پس داخلی |
محدوده ولتاژ های تغذیه | 195…484 V |
نرخ فرکانس | 50…60 Hz – 10…10 % |
فرکانس شبکه | 45…66 Hz |
نحوه اتصال به شبکه | اتصال بر روی خط تغذیه موتور اتصال به ترمینال های مثلث (دلتا) |
[Uc] ولتاژ کنترلی مدار | 230 V – 15…10 % 50/60 Hz |
توان مصرفی مکدار کنترلی دستگاه | 20 W |
تعداد خروجی هیا مجزا سافت استارتر | 2 |
نوع خروجی ها | خروجی های رله R1 230 V, آلارم, قطع, توقف, عدم توقف, شروع به کار, خواندن C/O خروجی های رله R2 230 V, آلارم, قطع, توقف, عدم توقف, شروع به کار, خواندن C/O |
حداقل جریان سوییچینگ | 100 mA at 12 V DC (خروجی های رله) |
جریان بیشینه سوییچینگ | 5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs |
تعداد ورودی های مجزا سافت استارتر | 3 |
نوع ورودی ها جدا | درگاه منطقی(LI1, LI2, LI3)
5 mA 4.3 kOhm |
ورودی ولتاژ گسسته | 24 V <= 30 V |
ورودی های منطقی مجزا | Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA |
جریان خروجی | 0.4…1 Icl قابل انتخاب |
PTC ورودی پراب دمایی | 750 Ohm |
پروتکل پورت ارتباطی | Modbus |
نوع کانکتور | 1 RJ45 |
لینک داده ارتباطی | Serial |
اینترفیس فیزیکی | RS485 multidrop |
نرخ ارسال داده | 4800, 9600 or 19200 bps |
نوع حفاظت از خطوط و دستگاه | افت فاز: خط محافظت ترمینال: موتور محافظت ترمینال: استارتر |
علامت استاندارد | CE |
نحوه خنک سازی دستگاه | جریان همرفتی |
ارتفاع | 356 mm |
عرض | 150 mm |
عمق | 229.5 mm |
وزن کلی | 18 kg |
نرخ توان موتور AC-3 | 30…50 kW at 200…240 V 3 phases 55…100 kW at 380…440 V 3 phases |
نوع استارت موتور | استارت نرم موتور |
استاندارد مطابقتی الکترو مغناطیسی | Conducted and radiated emissions level A conforming to IEC 60947-4-2 Damped oscillating waves level 3 conforming to IEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Immunity to electrical transients level 4 conforming to IEC 61000-4-4 Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
استانداردها | EN/IEC 60947-4-2 |
تاییدیه محصول | UL CSA GOST C-Tick CCC |
مقاومت در برابر لرزش | 1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6 |
مقاومت در برابر شوک | 15 gn for 11 ms conforming to EN/IEC 60068-2-27 |
سطح نویز | 56 dB |
درجه آلودگی | Level 2 conforming to IEC 60664-1 |
رطوبت نسبی | 0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
دمای هوایی محیطی مناسب رای کار دستگاه | -10…40 °C (without derating) 40…60 °C (with current derating 2.2 % per °C) |
میزان مقاومت دمایی دستگاه و بدنه | -25…70 °C |
ارتفاع کاری دستگاه | <= 1000 m without derating > 1000…< 2000 m with current derating of 2.2 % per additional 100 m |
