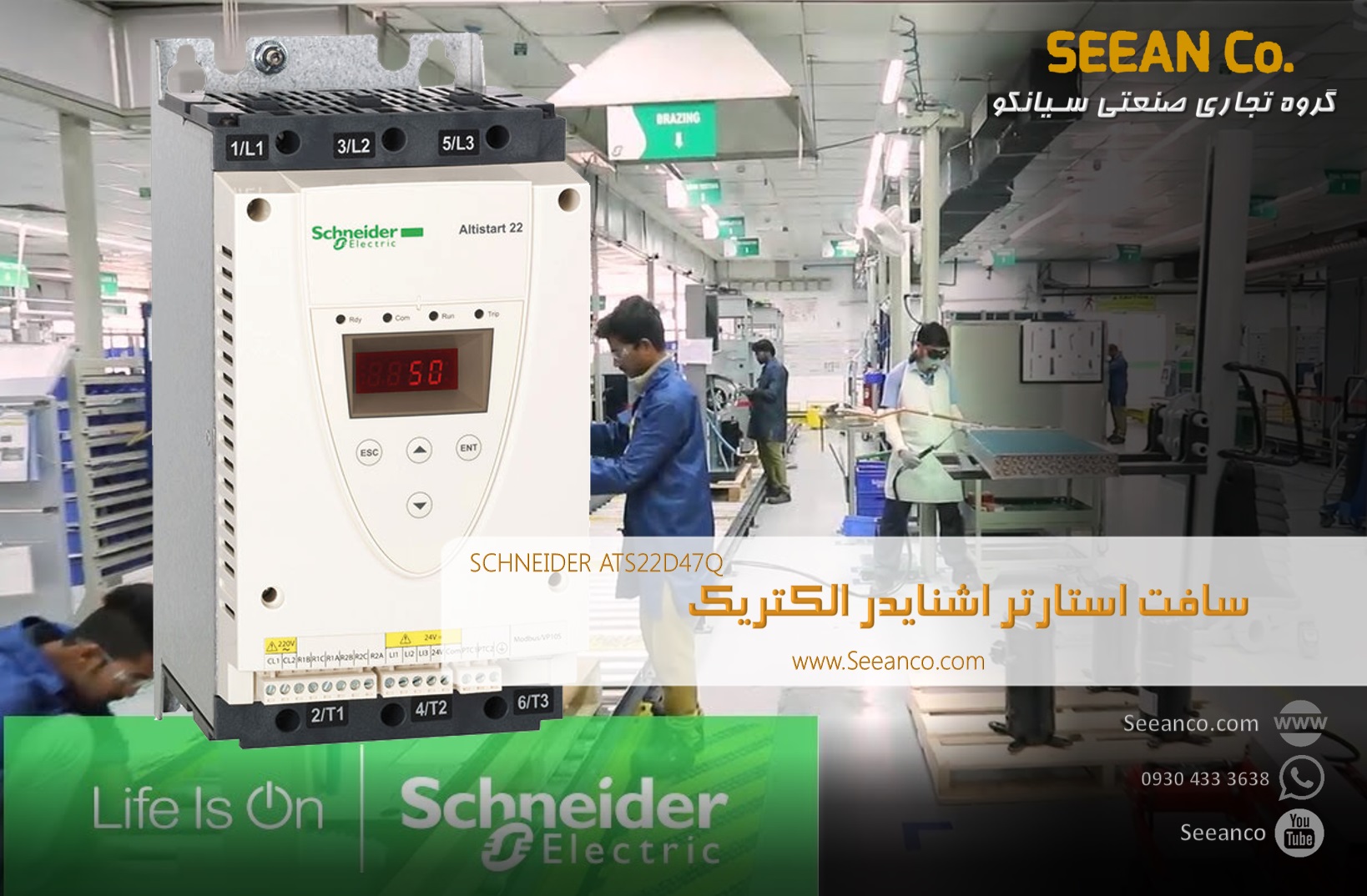

سافت استارتر اشنایدر فرانسه مدل Schneider ATS22D47Q
Soft Starter ATS22D47Q Schneider Electric
سافت استارتر اشنایدر Altistart 22 مدل ATS22D47Q یکی از تجهیزات صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که برای راه اندازی انواع موتور های آسنکرون، پمپ و فن استفاده می شود
معرفی و خرید سافت استارتر اشنایدر Schneider ATS22D47Q در نمایندگی اشنایدر
سافت استارتر اشنایدر Altistart 22 مدل ATS22D47Q یکی از تجهیزات صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که برای راه اندازی انواع موتور های آسنکرون، پمپ و فن استفاده می شود این سافت استارت توانایی کنترل توانایی 11 و 22 کیلو وات را با محدوده ولتاژ 230 ،400 ،440 ولت را دارا می باشد
سافت استارتر ATS22D47Q دارای قابلیت خنک کنندگی به کمک جریان همرفتی می باشد و به همراه هیت سینک آلومینیومی اسمبل می شود این تجهیز دارای جریان سوییچینگ 2 و 5 آمپر می باشد
جدول مشخصات فنی سافت استارتر Schneider ATS22D47Q
سری سافت استارتر
Altistart 22
نوع کاربرد دستگاه
Soft starter
کاربرد محصول
موتور های آسنکرون
کاربرد خاص دستگاه
پمپ ها و فن ها
نام مختصر سری
ATS22
تعداد فاز های شبکه
سه فاز
نرخ ولتاژ تغذیه [Us]
230…440 V – 15…10 %
توان موتور بر حسب kW
11 kW 230 V
22 kW 400 V
22 kW 440 V
جریان
42 A
توان اتلافی W
48 W برای کاربردهای استاندارد
رده استفاده
AC-53A
نوع استارت
استارت با کنترل گشتاور (current limited to 3.5 In)
نرخ استارت IcL
47 آمپر برای اتصال به تغذیه خط موتور برای کاربرد های استاندارد
درجه محافظت IP
IP20
شکل هم بندی
همراه با هیت سینگ
عملکرد
بای پس داخلی
محدوده ولتاژ تغذیه
195…484 V
فرکانس تغذیه
50…60 Hz – 10…10 %
فرکانس شبکه
45…66 Hz
نحوه ارتباط دستگاه
برای ترمینال هم بندی مثلث و اتصال به خط تغذیه موتور
ولتاژ کنترلی مدار [Uc]
230 V – 15…10 % 50/60 Hz
میزان مصرف مدار کنترلی
20 W
تعداد خروجی های مجزا
2
نوع خروجی های مجزا
Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
حداقل جریان سوییچینگ
100 mA at 12 V DC (خروجی های رله)
ماکزیمم جریان سویچینگ
5 A 250 V AC resistive 1 relay outputs
5 A 30 V DC resistive 1 relay outputs
2 A 250 V AC inductive 0.4 20 ms relay outputs
2 A 30 V DC inductive 7 ms relay outputs
تعداد ورودی های مجزا
3
نوع ورودی های مجزا
(LI1, LI2, LI3) logic, 5 mA 4.3 kOhm
ورودی ولتاژ مجزا
24 V <= 30 V
ورودی منطقی مجزا
Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA
جریان خروجی
0.4…1 Icl adjustable
پراب ورودی PTC
750 Ohm
پروتکل پورت ارتباطی
Modbus
نوع کانکتور
1 RJ45
لینک داده ارتباطی
درگاه سریال
اینترفیس ارتباطی
RS485 multidrop
نرخ انتقال داده
4800, 9600 or 19200 bps
دستگاه قابل نصب
31
نوع محافظت
شکست فاز: line
ترمینال محافظتی: motor
ترمینال محافظتی: starter
علامت گذاری
CE
نوع خنک کنندگی
همرفتی
موقعیت کاری
Vertical +/- 10 degree
ارتفاع
265 mm
پهنا
130 mm
عمق
169 mm
وزن میانگین
7 kg
نرخ توان موتور AC-3
7…11 kW at 200…240 V 3 phases
15…25 kW at 380…440 V 3 phases
نوع استارت موتور
Soft starter
سازگاری الکترو مغناطیسی
Conducted and radiated emissions level A conforming to IEC 60947-4-2
Damped oscillating waves level 3 conforming to IEC 61000-4-12
Electrostatic discharge level 3 conforming to IEC 61000-4-2
Immunity to electrical transients level 4 conforming to IEC 61000-4-4
Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3
Voltage/current impulse level 3 conforming to IEC 61000-4-5
استاندارد ها
EN/IEC 60947-4-2
تاییدیه ها و گواهی نامه محصول
CCC
C-Tick
UL
GOST
CSA
مقاومت در برابر لرزش
1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6
1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6
مقاومت در برابر شوک
15 gn for 11 ms conforming to EN/IEC 60068-2-27
سطح نویز
45 dB
درجه آلودگی
Level 2 conforming to IEC 60664-1
رطوبت نسبی
0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
دمای هوای محیط کاری
-10…40 °C (without derating)
40…60 °C (with current derating 2.2 % per °C)
دمای هوای کاری در محیط نگهداری
-25…70 °C
ارتفاع کاری
<= 1000 m without derating
> 1000…< 2000 m with current derating of 2.2 % per additional 100 m
