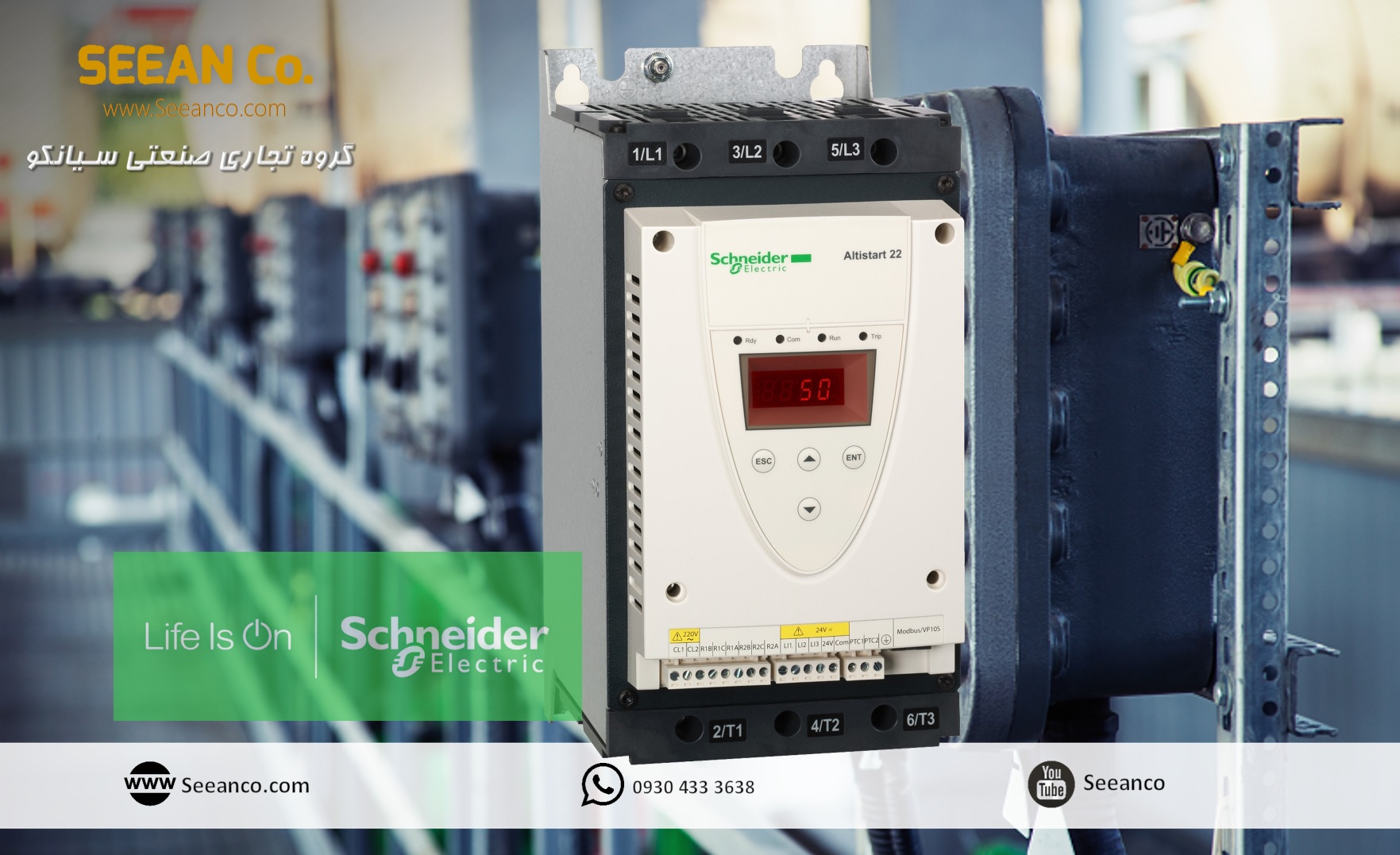

سافت استارتر اشنایدر فرانسه مدل Schneider ATS22D62Q

Schneider ATS22D62Q

دسته : برند اشنایدر فرانسه, سافت استارتر, نمایندگی اشنایدر فرانسه

برند : SCHNIDER / FRANCE

جهت خرید تماس بگیرید

ارتباط با فروشنده

مشخصات فنی

محصول مشابه و جایگزین

نظرات

مشخصات فنی

معرفی و خرید سافت استارتر اشنایدر Schneider ATS22D62Q

سافت استارتر اشنایدر Altistart 22 مدل ATS22D62Q یکی از تجهیزات صنعتی تولید شده تحت برند اشنایدر الکتریک فرانسه می باشد که برای راه اندازی انواع موتور های آسنکرون، پمپ و فن استفاده می شود. این سافت استارتر داردی استاندارد محافظتی IP20 همراه با علامت استاندارد صنایع اروپا CE و استاندارد EN/IEC 60947-4-2 می باشد. سافت استارتر ATS22D62Q توان کنترل سه فاز موتور را با توان 30 کیلو وات را دارا می باشد. سافت استارت ATS22D62Q دارای قابلیت خنک کنندگی به کمک جریان همرفتی می باشد و به همراه هیت سینک آلومینیومی اسمبل می شود

جدول مشخصات فنی سافت استارتر Schneider ATS22D62Q

سری سافت استارتر	Altistart 22
نوع کاربرد دستگاه	Soft starter
کاربرد محصول	Asynchronous motors
کاربرد خاص دستگاه	Pumps and fans
نام مختصر سری	ATS22
تعداد فاز های شبکه	3 phases
[Us] نرخ ولتاژ تغذیه	230…440 V – 15…10 %
توان موتور بر حسب kW	15 kW 230 V 30 kW 400 V 30 kW 440 V
جریان	57 A
W توان اتلافی	59 W for standard applications
رده استفاده	AC-53A
نوع استارت	Start with torque control (current limited to 3.5 In)
IcL نرخ استارت	62 A for connection in the motor supply line for standard applications
IP درجه محافظت	IP20

شکل هم بندی	With heat sink
عملکرد	Internal bypass
محدوده ولتاژ تغذیه	195…484 V
فرکانس تغذیه	50…60 Hz – 10…10 %
فرکانس شبکه	45…66 Hz
نحوه ارتباط دستگاه	To the motor delta terminals In the motor supply line
[Uc] ولتاژ کنترلی مدار	230 V – 15…10 % 50/60 Hz
میزان مصرف مدار کنترلی	20 W
تعداد خروجی های مجزا	2
نوع خروجی های مجزا	Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
حداقل جریان سوییچینگ	100 mA at 12 V DC (relay outputs)
ماکزیمم جریان سویچینگ	5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs
تعداد ورودی های مجزا	3
نوع ورودی های مجزا	(LI1, LI2, LI3) logic, 5 mA 4.3 kOhm
ورودی ولتاژ مجزا	24 V <= 30 V
ورودی منطقی مجزا	Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA
جریان خروجی	0.4…1 Icl adjustable
PTC پراب ورودی	750 Ohm
پروتکل پورت ارتباطی	Modbus
نوع کانکتور	1 RJ45
لینک داده ارتباطی	Serial
اینترفیس ارتباطی	RS485 multidrop
نرخ انتقال داده	4800, 9600 or 19200 bps
دستگاه قابل نصب	31
نوع محافظت	Phase failure: line Thermal protection: motor Thermal protection: starter
نشان استاندارد	CE
نوع خنک کنندگی	Forced convection
موقعیت کاری	Vertical +/- 10 degree
ارتفاع	295 mm
پهنا	145 mm
عمق	207 mm
وزن میانگین	12 kg
نرخ توان موتور AC-3	15…25 kW at 200…240 V 3 phases 30…50 kW at 380…440 V 3 phases
نوع استارت موتور	Soft starter

سازگاری الکترو مغناطیسی	Conducted and radiated emissions level A conforming to IEC 60947-4-2 Damped oscillating waves level 3 conforming to IEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Immunity to electrical transients level 4 conforming to IEC 61000-4-4 Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5
استاندارد ها	EN/IEC 60947-4-2
تاییدیه محصول	C-Tick CCC UL CSA GOST
مقاومت در برابر لرزش	1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6
مقاومت در برابر شوک	15 gn for 11 ms conforming to EN/IEC 60068-2-27
سطح نویز	45 dB
درجه آلودگی	Level 2 conforming to IEC 60664-1
رطوبت نسبی	0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
دمای هوای محیط کاری	-10…40 °C (without derating) 40…60 °C (with current derating 2.2 % per °C)
دمای هوای کاری در محیط نگهداری	-25…70 °C
ارتفاع کاری	<= 1000 m without derating > 1000…< 2000 m with current derating of 2.2 % per additional 100 m
