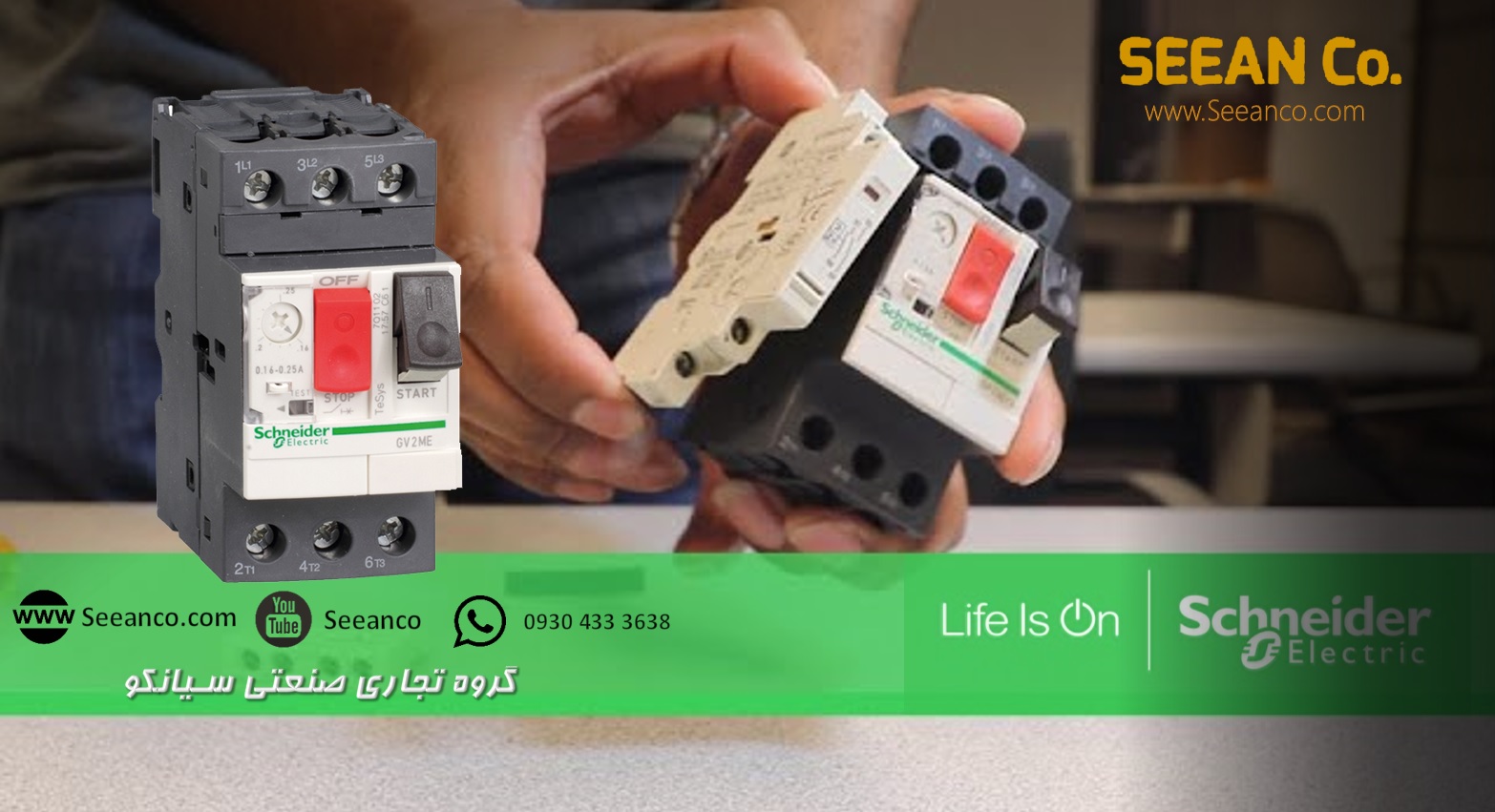

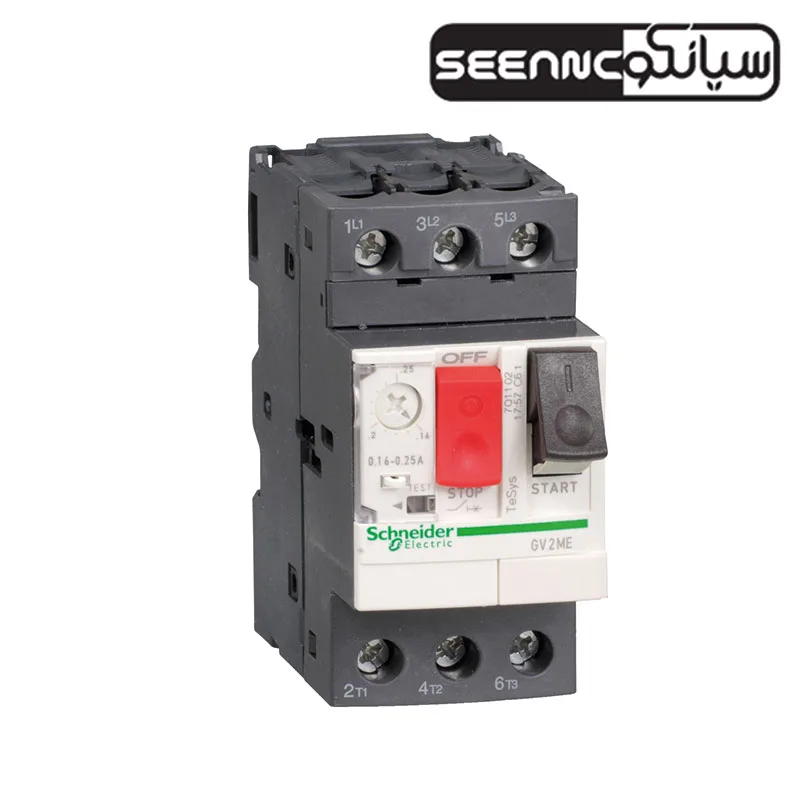

خرید کلید حرارتی محافظ موتور نمایندگی اشنایدر فرانسه مدل Schneider GV2ME04

مشخصات فنی
فایل های مرتبط
محصولات مرتبط

معرفی خرید و قیمت کلید حرارتی محافظ موتور نمایندگی اشنایدر فرانسه مدل Schneider GV2ME04

کلید حرارتی محافظ موتور اشنایدر TeSys GV2ME04 جهت ایزولاسیون و کنترل دستی موتور و اتصال کوتاه همچنین محافظت حرارتی موتورهای سه فاز استفاده می شود. این کلید قطع کننده محافظ موتور مناسب برای جریان 0.4 تا 0.63 متناوب با فرکانس 50 یا 60 هرتز و توان 0.12 تا 0.37 کیلو وات با استاندارد کاری رده A استفاده می شود. کلید حرارتی محافظ موتور TeSys GV2ME04 را می توان برای انواع کاربرد های صنعتی، صنایع زیرساخت و تاسیسات ساختمانی و … استفاده کرد. این تجهیزات مطابق با استاندارد های IEC 60947-2، IEC 60947-4-1 و UL 60947-4-1 تولید می شود

گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع رله،کلید حرارتی و کامپکت، سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند

ویژگی های فنی کلید حرارتی محافظ موتور نمایندگی اشنایدر فرانسه مدل Schneider GV2ME04

دارای واحد قطع کننده مغناطیسی گرمایی

مناسب برای شبکه های AC و سه فاز

دارای رده استفاده A

دارای شیار ریلی DIN

مناسب برای موتور های مختلف با توان 0.12 تا 0.37 وات

جدول مشخصات کلید حرارتی محافظ موتور اشنایدر فرانسه مدل Schneider GV2ME04

سری محصولات	TeSys
نام محصول	TeSys GV2
نام کوتاه محصول به همراه پارت نامبر	GV2ME-GV2ME04
کاربرد محصول	Motor
تکنولوژی واحد قطع کننده	Thermal-magnetic

پل ها	3P
نوع شبکه	AC
رده استفاده از دستگاه	AC-3 conforming to IEC 60947-4-1 Category A conforming to IEC 60947-2
فرکانس شبکه	50/60 Hz conforming to IEC 60947-4-1
مد نصب	35 mm symmetrical DIN rail: clipped Panel: screwed (with adaptor plate)
موقعیت کاری	Any position
توان موتور بر حسب kW	0.12 kW at 400/415 V AC 50/60 Hz 0.18 kW at 400/415 V AC 50/60 Hz 0.37 kW at 690 V AC 50/60 Hz
ظرفیت مدار قطع کننده	100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] نرخ ظرفیت جریان در هنگام قطع اتصال کوتاه	100 % at 690 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
نوع کنترل	Push-button
[In] نرخ جریان	0.63 A
محدوده محافظت گرمایی قابل انتخاب	0.4…0.63 A
جریان قطع کننده مغناطیسی	8 A
[Ue] نرخ ولتاژ کاری	690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] نرخ عایق بندی ولتاژ	690 V AC 50/60 Hz conforming to IEC 60947-2
[Ith] جریان گرمایی قراردادی	0.63 A conforming to IEC 60947-4-1
[Uimp] ولتاژ ضربه	IEC 60947-2 6 kV
توان اتلافی بر هر پل	2.5 W
چرخه مکانیکی	100000 cycles
چرخه الکتریکی	100000 cycles for AC-3 at 440 V
ماکزیمم نرخ کاری	25 cyc/h
نیروی گشتاور	1.7 N.m on screw clamp terminals
پایداری عایق	Yes conforming to IEC 60947-1
تشخیص خرابی فاز	Yes conforming to IEC 60947-4-1
ارتفاع	89 mm
عرض	45 mm
عمق	78.5 mm
وزن کلی	0.26 kg

استاندارد ها	EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
تاییدیه محصول	IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL RINA
protective treatment	TH
IP محافظت	IP20 conforming to IEC 60529
IK درجه محافظت	IK04
دمای کاری	-20…60 °C
مقاومت دستگاه در برابر دما	-40…80 °C
مقاومت در برابر اتش	960 °C conforming to IEC 60695-2-1
ارتفاع کاری	2000 m
