نحوه کار و کالیبراسیون ضخامت سنج ارزان قیمت CEM DT-157

آموزش کار با ضخامت سنج رنگ و پوشش فلزات آهنی و غیر آهنی

ضخامت سنج حرفه ای سی ای ام  DT-157 ضخامت سنج مخصوص رنگ و پوشش بر روی آهن و سایر فلزات است که بر پايه دو اصل القای الكترومغناطيسی و جريان گردابی کار می کند. براي تعيين ضخامت بر روی  فلزات (FE)  و به ويژه فولاد (Steel)  و غير فلز (FE none)  بدون آسيب رساندن و برش و خرابی از ضخامت سنج های الکترو مغناطیسی ویا  اولتراسونیک استفاده می شود. دستگاه های ضخامت سنج كاربرد بسيار گسترده اي در صنعت دارند که در انواع مختلف تولید می شوند برندهای معتبری نظیر الکومتر (Elcometer) بنتک (Bentech) مستک (mastech)  یو نی تی (UNI_T)  سی ای ام  و… در این حوزه فعالیت می کنند . در ضخامت سنج پیشرفته CEM DT-157 و DT-157H با توجه به فلزی بودن يا نبودن جنس جسم تحت اندازه گیری که می تواند چوب ، پلاستیک لوله رنگ و پوشش کشیده شده روی آهن بدنه خودرو شما و …  باشد به طور اتوماتيک و خودکار روش اندازه گيری را انتخاب می كند همچنین در این ضخامت سنج شما قادر هستید  به صورت دستی  تنظيمات دستگاه را تغییر دهید.

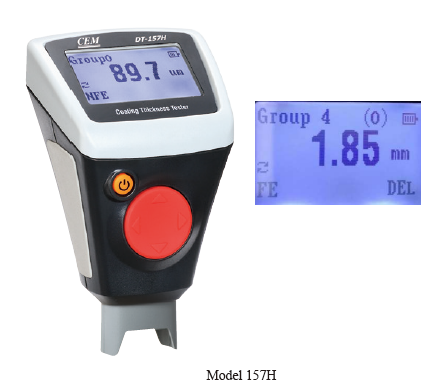

نمای ظاهری کلید و صفحه نمایش ضخامت سنج CEM DT-157

اين مدل ضخامت سنج  فلز کمپانی اس ای ام CEM DT-157 از يك  صفحه نمایش LCD مجهز به نور پس زمینه سفید و صفحه كليد چهار جهته ، دكمه پاور و يك محفظه و درپوش باتري در پشت دستگاه و سنسور ضخامت سنجی در قسمت تحتانی ضخامت سنج  و پراب مجزا سنجش ضخامت در مدل DT-157H تشكيل شده است. که در شکل زیر مشاهده می کنید.

در ادامه اعلائم موجود در شکل زیر که نمونه از اندازه گیری های صورت گرفته توسط دستگاه  ضخامت سنج می باشد را بررسی می کنیم

عدد1.85 ضخامت اندازه گيري شده و mm واحد اندازه گيری دستگاه مي باشد. عبارت 4 Group يكي از 51 حالات كار دستگاه است و عدد داخل پرانتز كه در اينجا صفر است به معنای تعداد داده های اندازه گيری شده در اين گروه می باشد

لازم به ذكر است كه زماني كه دستگاه در حالت كار Group0 قرار دارد امكان ذخيره سازي داده هاي اندازه گيري شده را ندارد، اما در بقيه حالات دستگاه قادر به ذخيره 50 داده در هر حالت كه در مجموع حالات قادر به ذخيره 2500 داده مي باشد.

DEL در پايين صفحه به معنای حذف داده اندازه گيری شده است كه اگر دكمه راست را فشار دهيد داده اندازه گيري شده حذف خواهد شد اگر مرتبا اين دكمه را فشار دهيد،داده های اندازه گيری شده به طور کلی حذف مي شوند

برای مثال اگر 10 داده ذخيره شده در Group4 داشته باشيد با ده بار فشار دادن اين دكمه تمامی ده داده را حذف خواهيد كرد.  FE به معناي اين است كه دستگاه از روش القاي مغناطيسی براي محاسبه ضخامت برای جسم آهنی استفاده مي كند. اگر NFE نمايش داده شود هدفی كه اقدام به اندازه گيری آن كرديد فلز غير آهني می باشد. علامت دو فلش گردشی نيز جهت نمایش حالت تنظيم خودكار  FE يا NFE می باشد.

برای دانلود و مطالعه آموزش کامل کار و کالیبراسیون ضخامت سنج فلزات و رنگ و پوشش CEM DT-157 بر روی لینک زیر کلیک کنید.

راهنمای کاربری فارسی ضخامت سنج سی ای ام CEM DT-157 و DT-157H
