نحوه و آموزش کار با کالیبراتور جریان و ولتاژ فلوک آمریکا fluke 715
فلوک 715 یکی دیگر از کالیبراتور های فلوک آمریکا ست که در ادامه بررسی خواهیم کرد. گروه فنی و مهندسی سیانکو به عنوان عرضه کننده عمده تجهیزات اندازه گیری و ابزار دقیق و نمایندگی رسمی کمپانی فلوک برای اولین بار در ایران اقدام به انتشار بسته های آموزشی شامل فیلم و راهنمای کاربری فارسی کامل تجهیزات فلوک نموده است. این پیج آموزشی در ادامه صفحه آموزش کار با انواع کالیبراتور جریان فلوک توسط تیم تحقیقات کمپانی سیانکو با نام آموزش کار با کالیبراتور جریان FLUKE 715 انتشار می یابد که در آن فلوک 715 و ویژگی های آن بررسی خواهد شد.
عموما تجهیزات اندازه گیر بعد از گذشت زمان و مدتی استفاده دچارخطا در اندازه گیری می شوند این خطا غالبا بر اثر عوامل فیزیکی و شرایط نگهداری و یا استفاده نادرست اپراتورها اتفاق می افتد در این مرحله برای کالیبره نمودن دستگاه بایستی از یک سورس مرجع استفاده کرد که با مقایسه مقادیر میزان خطای گیج استاندارد شود و دستگاه کالیبراتور ولتاژ و جریان فلوک مدل Fluke 715 از این سری دستگاه ها می باشد1

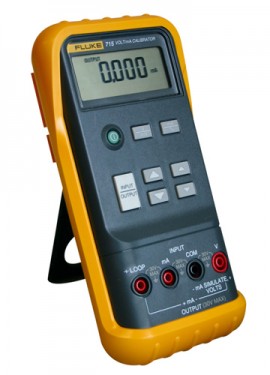

کالیبراتور Fluke 715 Volt mA Calibrator با عملکرد فوق العاده، دوام و قابلیت اطمینان بالا، دستگاهی سبک وزن و جمع و جور است.این کالیبراتور در سری Fluke 80 Series DMM ارائه شده است و جریان حلقه و خروجی ولتاژ را اندازه گیری می کند. ولتاژ منبع 20 ولت، مدارهای جریان حلقه 4-20 میلی آمپر با دقت 0.01٪ و رزولوشن 1μA و اندازه گیری سیگنال های خروجی ولتاژ از PLC ها و فرستنده ها. این لوپ کالیبراتور فلوک می تواند جریان الکتریکی را بر حسب میلی آمپر ایجاد و یا آن را شبیه سازی کند و یک حلقه 24 ولت با اندازه گیری جریان همزمان فراهم کند.
ویژگیهای کالیبراتور ولتاژ و جریان فلوک مدلFluke 715
کالیبراتور فلوک 718 جریان مدار و ولتاژ خروجی را اندازه گیری میکند.
ولتاژ سورس 2000 میلی ولت یا 20 ولت را تامین می کند.
همچنین جریان مداری 4 تا 20 میلی آمپر را شبیه سازی می کند.
تابع خروجی رمپ و استپ رمپ با قابلیت تنظیم صفر را داراست.
پروتکل هارت HART یکی از اصلی ترین ویژگی های این دستگاه می باشد.
حالت پروتکل مقاومتی HART
کالیبراتور جریان فلوک 715 دارای پروتکل هارت (HART) مقاومتی 250 اهم می باشد این قابلیت توسط کاربر فعال و تنظیم می شود روند برقراری پروتکل ارتباطی بین دستگاه ها را آسان تر میکند.
این مقاومت میتواند بین حالت خروجی و ورودی عوض شود در زمان مورد نیاز با فشردن دکمه های V/mv و mA/% شبیه سازی شود. هنگامی که مقادیر جریان میلی آمپر DC را به وسیله توان حلقه یا منبع جریان میلی آمپر اندازه گیری می کنید، می توانید از پروتکل ارتباط دهنده hart استفاده کنید
سورس مرجع منبع جریان برای کالیبراسیون
کالیبراتور جریان 715 خروجی جریانی برحسب میلی آمپر فراهم می آورد و این مقادیر را برحسب درصد بر روی صفحه نمایش نشان می دهد به عنوان مثال صفر درصد با مقدار 4 میلی آمپر و 100% با مقدار 20 میلی آمپر متناظر می شود. در حالت سورس کالیبراتور جریان مدار و دستگاه را تغذیه میکند و درحالت شبیه سازی کالیبراتور یک انتقال دهنده ( ترانسمیتر ) ی دو سیم را در جریان خروجی حلقه شبیه سازی میکند

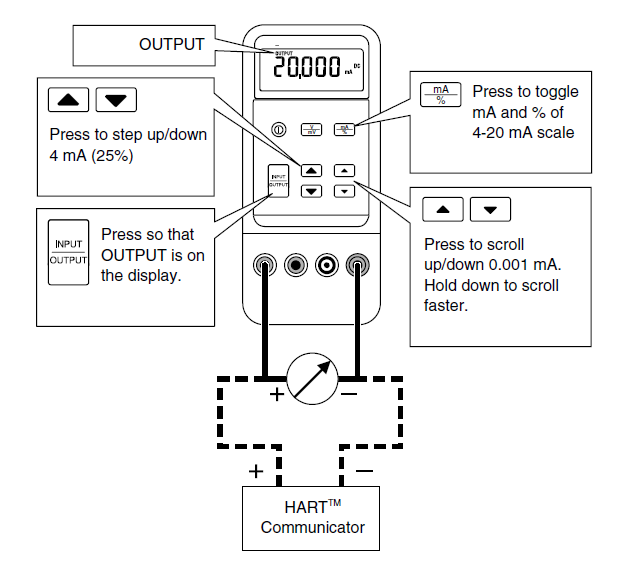

از حالت سورس این کالیبراتور هرگاه نیاز دارید که جریانی را تغذیه کنید از یک جریان انفعالی مثل یک جریان لوپ همانند شکل نشان داده شده استفاده کنید دقت کنید که رابط های تست را در خروجی پایه مثبت و منفی قرار دهید
برای مشاهده و دانلود فایل کامل آموزشی کار با کالیبراتور جریان حلقه fluke 715 به صفحه زیر مراجعه کنید
